पावर इलेक्ट्रोनिक्समा उच्च-गति स्विचिङको लागि तपाईंको गाइड

SiC र GaN जस्ता उच्च-स्पीड पावर सेमीकन्डक्टरहरूले आधुनिक इलेक्ट्रोनिक प्रणालीहरूले पावर, स्विचिङ गति, र दक्षता व्यवस्थापन गर्ने तरिका परिवर्तन गर्दैछन्।यस लेखले तिनीहरूको मुख्य विशेषताहरू, कसरी dv/dt र di/dt जस्ता अस्थायी प्यारामिटरहरू स्विच गर्छ कार्यसम्पादनलाई असर गर्छ, र किन यी मानहरू व्यावहारिक डिजाइनहरूमा महत्त्वपूर्ण हुन्छन् भनेर वर्णन गर्दछ।यसले SiC र GaN यन्त्रहरूको व्यवहारलाई पनि तुलना गर्छ, छिटो स्विचिङले गर्दा हुने चुनौतीहरूलाई रूपरेखा दिन्छ, र परजीवी प्रभावहरू कम गर्न प्रयोग गरिने विधिहरूबारे छलफल गर्दछ।सँगै, यी विषयहरूले कसरी उन्नत पावर अर्धचालकहरूले थप कुशल, कम्प्याक्ट, र भरपर्दो पावर प्रणालीहरूलाई समर्थन गर्छन् भनेर देखाउँछन्।

क्याटलग

1. उच्च-गति पावर सेमीकन्डक्टरहरू अन्वेषण गर्दै
2. स्विच ट्रान्जिन्ट प्यारामिटरहरू बुझ्ने र विशेषताहरू
3. उन्नत पावर सेमीकन्डक्टरहरूमा dv/dt र di/dt
4. dv/dt र di/dt को नकारात्मक प्रभावहरू
5. निष्कर्ष

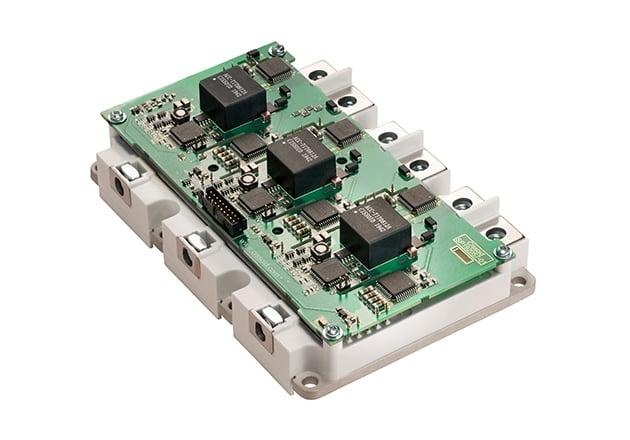

Your Guide to High-Speed Switching in Power Electronics

उच्च-गति पावर सेमीकन्डक्टरहरू अन्वेषण गर्दै

पावर अर्धचालकहरू आधुनिक इलेक्ट्रोनिक्सका महत्त्वपूर्ण भागहरू हुन्।तिनीहरूले छिटो स्विचको रूपमा कार्य गर्दछ जसले शक्तिलाई कुशलतापूर्वक नियन्त्रण गर्दछ।नयाँ यन्त्रहरूले धेरै उच्च गतिमा स्विच गर्न सक्छन्, जसले भोल्टेज र हालको परिवर्तनलाई कति छिटो असर गर्छ।यी परिवर्तनहरू सामग्री प्रकार, भोल्टेज स्तर, वर्तमान लोड, गर्मी, र सर्किट डिजाइन मा निर्भर गर्दछ।यो खण्ड सिलिकन कार्बाइड (SiC) र ग्यालियम नाइट्राइड (GaN) मा केन्द्रित छ।यसले तिनीहरूले कसरी काम गर्छ र तिनीहरूको कार्यसम्पादनको तुलना गर्छ भनेर बताउँछ।यसले व्यावहारिक चुनौतीहरू र कसरी यी प्रविधिहरू वास्तविक प्रणालीहरूमा प्रयोग गरिन्छ भनेर हाइलाइट गर्दछ।

सिलिकन विगतमा व्यापक रूपमा प्रयोग भएको थियो किनभने यो उत्पादन गर्न सजिलो र भरपर्दो छ।नयाँ सामग्री जस्तै SiC र GaN ले सिलिकनले प्रस्ताव गर्न सक्ने भन्दा बाहिरको प्रदर्शन सुधार गर्यो।SiC उच्च भोल्टेज र उच्च तापमान अन्तर्गत बलियो छ, यसले पावर प्रणाली र विद्युतीय सवारी साधनहरूमा उपयोगी बनाउँछ।GaN उच्च फ्रिक्वेन्सीहरूमा राम्रोसँग काम गर्दछ, त्यसैले यसलाई सञ्चार प्रणाली र साना इलेक्ट्रोनिक उपकरणहरूमा प्रयोग गरिन्छ।यी सामग्रीहरूले एकअर्कालाई प्रतिस्थापन गर्दैनन् तर अनुप्रयोगको आधारमा प्रयोग गरिन्छ।

भौतिक गुणहरूले प्रभाव पार्छ कति छिटो भोल्टेज र वर्तमान परिवर्तन हुन सक्छ।SiC ले उच्च भोल्टेज राम्रोसँग ह्यान्डल गर्छ र कम घाटाको साथ द्रुत स्विचलाई समर्थन गर्दछ।यसले उच्च-शक्ति प्रणालीहरूमा दक्षता सुधार गर्दछ।उच्च इलेक्ट्रोन आन्दोलनको कारण GaN ले धेरै छिटो वर्तमान परिवर्तनहरूलाई अनुमति दिन्छ।यसले आवाज र स्विचिङ हानि पनि कम गर्छ, यसलाई उच्च-फ्रिक्वेन्सी अनुप्रयोगहरूको लागि आदर्श बनाउँछ।उचित डिजाइनले ताप र प्रणाली सीमाहरूसँग प्रदर्शन सन्तुलन गर्नुपर्छ।

उच्च-गति अर्धचालकहरूले धेरै आधुनिक प्रणालीहरू सुधार गर्छन्।नवीकरणीय ऊर्जामा, SiC ले सौर्य ऊर्जा प्रणालीहरूमा दक्षता बढाउन मद्दत गर्छ।विद्युतीय सवारी साधनहरूमा, SiC र GaN दुवैले पावर नियन्त्रणमा सुधार गर्छ र प्रणालीको आकार घटाउँछ।डाटा सेन्टरहरू र सञ्चार प्रणालीहरूमा, GaN ले कम्प्याक्ट डिजाइनहरूलाई समर्थन गर्दछ र ऊर्जा प्रयोगलाई कम गर्छ।यी प्रविधिहरूले शक्ति हानि कम गर्दा प्रदर्शन सुधार गर्न मद्दत गर्दछ।

SiC र GaN ले अझै पनि चुनौतीहरूको सामना गर्नुपरेको छ।जटिल निर्माणका कारण SiC महँगो छ।GaN मा कार्यसम्पादनलाई असर गर्ने भौतिक गुणस्तरका समस्याहरू हुन सक्छन्।एकै समयमा, यी चुनौतीहरूले सुधारको नेतृत्व गर्दछ।राम्रो उत्पादन र शीतलन विधिहरू विकास भइरहेका छन्।चलिरहेको अनुसन्धानले लागत घटाउन र विश्वसनीयता सुधार गर्न मद्दत गर्दछ, यी प्रविधिहरूलाई थप व्यापक रूपमा प्रयोग गर्न।

वास्तविक अनुप्रयोगहरूमा, SiC उच्च-भोल्टेज प्रणालीहरूमा प्रयोग गरिन्छ किनभने यसले कठोर परिस्थितिहरू ह्यान्डल गर्न सक्छ।GaN उच्च आवृत्ति प्रणालीहरूमा प्रयोग गरिन्छ जहाँ ठाउँ सीमित छ।इन्जिनियरहरूले प्रणाली प्रदर्शन सुधार गर्न थर्मल र सर्किट विश्लेषण जस्ता उपकरणहरू प्रयोग गर्छन्।वास्तविक-विश्व प्रयोगले यी प्रविधिहरू पावर ग्रिडहरू र शहरी ऊर्जा सेटअपहरू जस्ता ठूला प्रणालीहरूमा कसरी लागू गर्न सकिन्छ भनेर देखाउँछ।

SiC र GaN पावर इलेक्ट्रोनिक्स मा एक प्रमुख कदम अगाडि प्रतिनिधित्व गर्दछ।तिनीहरूले धेरै प्रणालीहरूमा दक्षता र विश्वसनीयता सुधार गर्छन्।प्रविधिको विकासको रूपमा, तिनीहरूले ऊर्जा प्रणाली र आधुनिक इलेक्ट्रोनिक्समा ठूलो भूमिका खेल्नेछन्।तिनीहरूको विकासले थप प्रभावकारी र दिगो समाधानहरू तिर चाललाई समर्थन गर्दछ।

स्विच ट्रान्सियन्ट प्यारामिटरहरू बुझ्ने र विशेषताहरू

SiC MOSFETs मा ट्रान्जिएन्टहरू स्विच गर्नमा धेरै टेम्पोरल र डायनामिक प्यारामिटरहरू समावेश हुन्छन् जसले राज्य ट्रान्जिसनहरूमा यन्त्र सञ्चालनलाई परिभाषित गर्दछ।

यी प्यारामिटरहरू समावेश छन्:

खोल्ने ढिलाइ समय: गेट सिग्नलको आवेदन र MOSFET मार्फत वर्तमान प्रवाहको प्रारम्भ बीचको अवधि।

बन्द-बन्द ढिलाइ समय: गेट सिग्नल हटाउने र वर्तमान प्रवाहको अन्त्य बीचको अन्तराल।

क्षणिक वृद्धि समय (tr) र पतन समय (tf): यसले यन्त्रको प्रतिक्रियाशील व्यवहारलाई संकेत गर्दै घटनाहरू स्विच गर्ने क्रममा वर्तमान कति चाँडो विकसित हुन्छ भनेर प्रतिनिधित्व गर्दछ।

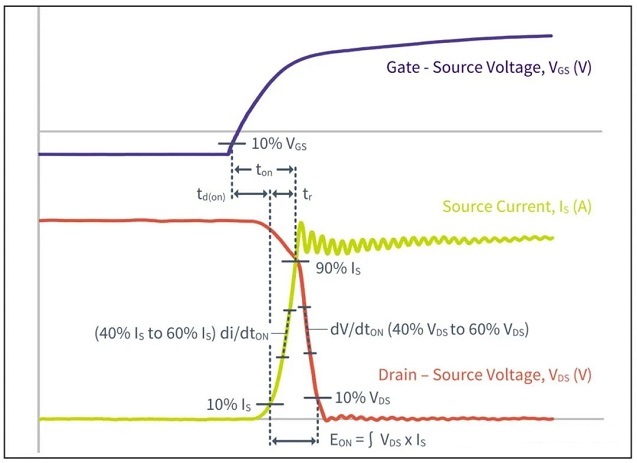

SiC MOSFET Turn-On Switching Transient Parameters

यसबाहेक, भोल्टेज (dv/dt) र वर्तमान (di/dt) को परिवर्तन दरहरूले यी संक्रमणहरूको गैररेखीय र अक्सर जटिल विशेषताहरू प्रतिबिम्बित गर्दछ।त्यस्ता प्यारामिटरहरूले आन्तरिक शारीरिक व्यवहारहरूलाई समेट्छ, तिनीहरूको विश्लेषणलाई गतिशील अवस्थाहरूमा प्रणाली प्रदर्शन बुझ्नको लागि निर्णायक बनाउँछ।

यी ट्रान्जिन्टहरूलाई प्रभावकारी रूपमा मूल्याङ्कन गर्न, वक्र भित्र उच्च गतिशील क्षेत्रहरू अलग गर्नुहोस् जसले तीव्र दर परिवर्तनहरू प्रदर्शन गर्दछ।यी क्षेत्रहरू प्रायः उपकरणमा शिखर तनावको बिन्दुहरूसँग पङ्क्तिबद्ध हुन्छन्।यी महत्वपूर्ण क्षेत्रहरूमा ध्यान केन्द्रित गरेर, यसले कम्पोनेन्ट क्षरणको जोखिमहरू कम गर्दै सुधारिएको दक्षताका लागि डिजाइनहरू परिष्कृत गर्ने क्षमता प्राप्त गर्दछ।एक विशिष्ट उदाहरणले अधिकतम dv/dt वा di/dt क्षेत्रहरू पहिचान गर्ने समावेश गर्दछ, जसले सर्किट भित्र थर्मल वा विद्युतीय तनाव उत्पन्न हुने संकेतकको रूपमा काम गर्न सक्छ।

स्विचिङ ट्रान्जिएन्टहरूको मूल्याङ्कनले विशेष स्केलिंग विधिहरूबाट फाइदा लिन्छ जसले सबैभन्दा प्रभावशाली संकेत गतिशीलतालाई जोड दिन्छ:

• 40-60% को आयाम दायरा भित्र वृद्धि र पतन समय विश्लेषण गरेर, यसले थप सुसंगत र अर्थपूर्ण क्षणिक डेटा निकाल्न सक्छ।यो केन्द्रित दायराले बाहिरी संकेत सीमाहरूमा सानो दोलन वा आवाजको कारणले हुने सम्भावित विकृतिलाई कम गर्छ।

• यस दायरामा बेन्चमार्किङले विभिन्न यन्त्रहरू र कन्फिगरेसनहरू बीच तुलना गर्न सक्षम बनाउँछ।यो तुलनात्मक विश्लेषणले सिधै यन्त्र स्विच गर्ने गतिशीलता र प्रणाली-स्तर बलियोतालाई अनुकूलन गर्न फिड गर्दछ।

यसबाहेक, स्केलिंग दृष्टिकोणले थर्मल र विद्युत चुम्बकीय व्यवस्थापन रणनीतिहरूमा सहायता गर्दछ।उदाहरणका लागि, टर्न-अफ चरणमा एलिभेटेड dv/dt ले अक्सर इलेक्ट्रोम्याग्नेटिक हस्तक्षेप (EMI) जोखिम बढाउँछ।यसले गेट चालक संवर्द्धन वा स्नबर सर्किट पुन: डिजाइन जस्ता सक्रिय समायोजनहरू प्रम्प्ट गर्न सक्छ।यी अनुकूली उपायहरूले अपरेशनल डाउनसाइडहरू मात्र कम गर्दैन तर बिजुली ड्राइभ वा नवीकरणीय ऊर्जा कन्भर्टरहरूमा देखिने जस्ता विशिष्ट प्रणालीहरूको लागि अनुकूल अनुकूलित स्विचिङ ट्र्याजेक्टोरीहरूको लागि कोठा पनि प्रदान गर्दछ।

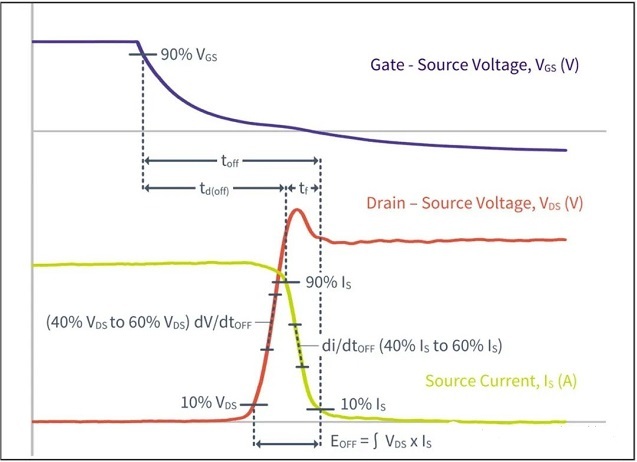

SiC MOSFET Turn-Off Switching Transient Parameters

डिजाइनहरू बारम्बार परीक्षण र बेन्चमार्किङ मार्फत परिष्कृत हुन्छन्।यसले SiC MOSFET प्रणालीहरूमा तनाव अवस्थाहरूलाई सम्बोधन गर्न मद्दत गर्दछ।दृष्टिकोणले स्थिर प्रदर्शनलाई समर्थन गर्दछ र नयाँ अनुप्रयोग आवश्यकताहरूसँग यन्त्र व्यवहारसँग मेल खान्छ।

ट्रान्जिन्टहरू स्विच गर्ने विशेषताले प्रणाली-स्तर डिजाइनहरू बढाउनको लागि एक मूल्यवान उपकरणको रूपमा कार्य गर्दछ।विद्युतीय वाहन पावर इन्भर्टरहरू वा सौर ऊर्जा कन्भर्टरहरू जस्ता अनुप्रयोगहरूमा, अस्थायी व्यवस्थापन स्विच गर्ने कार्यले दक्षता, विश्वसनीयता, र उत्पादन दीर्घायुमा सुधारहरूसँग प्रत्यक्ष रूपमा सम्बन्ध राख्छ।

आफ्नो प्रयासमा ध्यान केन्द्रित गरेर यी फाइदाहरू:

• ऊर्जा घाटा घटाउनको लागि टर्न-अन ढिलाइ समय घटाउने।

• अत्याधिक क्षणिक तनावलाई कम गर्ने, जसले फलस्वरूप थर्मल व्यवस्थापनमा सुधार गर्छ र अनावश्यक ऊर्जा अपव्ययलाई रोक्छ।

यो विशेषताले आफ्नो निर्माण प्रक्रियाहरू परिष्कृत गर्ने लक्ष्यका निर्माताहरूलाई पनि सूचित गर्दछ।

उदाहरणका लागि:

• परजीवी इन्डक्टन्स कम गर्न गेट ज्यामितिहरू समायोजन वा उन्नत सामग्रीको लाभ उठाउनुलाई ट्रान्जिन्टहरू व्यवस्थापन गर्न प्रभावकारी अभ्यासको रूपमा प्रमाणित गरिएको छ।

• यस्ता क्यालिब्रेसन प्रयासहरू प्रायः उत्पादन ब्याचहरूमा स्थिरता घटाउन सक्ने विसंगतिहरूबाट बच्नको लागि क्यारेक्टराइजेशन डेटामा आधारित हुन्छन्।

यी अभ्यासहरूले डिजाइन रिफाइनमेन्ट र डाटा-संचालित विश्लेषण बीचको पुनरावृत्ति सम्बन्धलाई जोड दिन्छ, SiC MOSFET प्रविधिको अद्वितीय चुनौतीहरू ह्यान्डल गर्नको लागि व्यावहारिक खाका प्रदान गर्दछ।

dv/dt जस्ता स्विचिङ प्यारामिटरहरूको विश्लेषणमा गहिरो डुब्दा भौतिक विज्ञान र क्षणिक घटनालाई नियन्त्रित गर्ने भौतिक सिद्धान्तहरूमा मौलिक अन्तर्दृष्टिहरू उजागर हुन्छ।उदाहरणका लागि:

• गेट चार्ज गतिशीलता र च्यानल गठन समय वर्तमान संक्रमण ग्रेडियन्ट खडापन को आकार मा निर्णायक भूमिका खेल्छ।यी अन्तर्दृष्टिहरू उच्च-फ्रिक्वेन्सी सञ्चालनहरूमा घण्टी बजाउन वा पावर हानि नियन्त्रण गर्न सक्षम कम्पोनेन्टहरू डिजाइन गर्न महत्त्वपूर्ण छन्।

बढ्दो चासोको क्षेत्र क्षणिक कार्यसम्पादनमा भौतिक विशेषताहरूको प्रत्यक्ष प्रभावमा निहित छ:

• SiC सामग्रीहरू, सिलिकनको तुलनामा उच्च क्रिटिकल इलेक्ट्रिक फिल्ड बल द्वारा विशेषता, उच्च भोल्टेजहरूमा सञ्चालन गर्न, छिटो स्विचिंग गति प्राप्त गर्न, र कम ऊर्जा घाटा कायम राख्न सक्षम बनाउँछ।

यद्यपि, यी फाइदाहरूको शोषण गर्नका लागि SiC टेक्नोलोजीहरूमा अन्तर्निहित बढेको क्षणिक तनावलाई सावधानीपूर्वक ह्यान्डल गर्न आवश्यक छ।प्रदर्शन र विश्वसनीयता बीचको यो नाजुक सन्तुलन कार्यले यी विशिष्ट विशेषताहरूमा कारक डिजाइन नवाचारहरूको लागि उर्वर भूमि प्रस्तुत गर्दछ।

उन्नत पावर सेमीकन्डक्टरहरूमा dv/dt र di/dt

dv/dt र di/dt डायनामिक्स SiC MOSFETs मा

dv/dt र di/dt प्यारामिटरहरूको सही मूल्याङ्कन गर्नु महत्त्वपूर्ण छ।क्रीको CAS300M12BM2 मोड्युलको परीक्षा, 1200V/300A को मूल्याङ्कनका साथ, यसको संक्रमणकालीन व्यवहारमा प्रकाश पार्छ।उदाहरणका लागि:

• टर्न-अन गर्दा, अवलोकन गरिएको क्षणिक दरहरू dv/dton का लागि 17.5V/ns र di/dton का लागि 9A/ns छन्।

• टर्न-अफको समयमा, dv/dtoff को लागि 12V/ns र di/dtoff को लागि 12A/ns को मानहरू रेकर्ड गरियो।

यी मापनहरू 2 ohms को गेट प्रतिरोध अन्तर्गत प्राप्त गरिएको थियो, गेट प्रतिरोध र स्विचिंग प्रदर्शन बीचको सम्बन्ध प्रकट गर्दै।उदाहरणका लागि, प्रतिरोध बढ्दै जाँदा, क्षणिक दरहरू घट्छन्, जसले सीधा dv/dt र di/dt एम्प्लिच्युडहरूमा कमी ल्याउने गर्दछ।

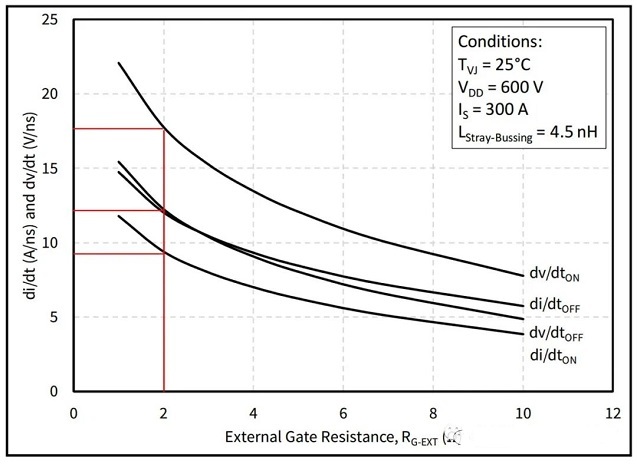

Effect of Gate Resistance on dv/dt and di/dt in SiC MOSFETs

यहाँको नाजुक ट्रेड-अफले अधिकतम स्विचिङ गति र इलेक्ट्रोम्याग्नेटिक हस्तक्षेप (EMI) प्रबन्ध गर्ने बीच सन्तुलन कायम गर्न बाध्य पार्छ।

यी विशेषताहरूमा गहिरो डुब्नले इन्सुलेटेड-गेट बाईपोलर ट्रान्जिस्टरहरू (IGBTs) जस्ता परम्परागत यन्त्रहरू भन्दा SiC MOSFET हरूमा टेक्नोलोजिकल एजलाई प्रकाश पार्छ।तिनीहरूको उच्च स्विचिंग क्षमताको लाभ उठाएर, SiC MOSFET हरू अनुप्रयोगहरूको लागि उपयुक्त छन् जस्तै:

• विद्युतीय वाहन इन्भर्टरहरू, जहाँ ऊर्जा दक्षता महत्त्वपूर्ण छ।

• औद्योगिक मोटर ड्राइभहरू, द्रुत प्रतिक्रिया र कम शक्ति हानिको माग गर्दै।

• नवीकरणीय ऊर्जा कन्भर्टरहरू, उच्च परिशुद्धता र ऊर्जा हानि कम गर्न आवश्यक छ।

फिल्ड डिप्लोइमेन्टहरूमा, यी फाइदाहरू अझ स्पष्ट हुन्छन् जब राम्रोसँग डिजाइन गरिएको टोपोलोजीहरू र उन्नत थर्मल व्यवस्थापनद्वारा पूरक हुन्छन्, जसले गर्दा अभिनव प्रदर्शन बेन्चमार्कहरू प्राप्त गर्न SiC को अभिन्न भूमिका सिमेन्ट गर्दछ।

GaN-HEMT यन्त्रहरू

ग्यालियम नाइट्राइड (GaN) हाई-इलेक्ट्रोन मोबिलिटी ट्रान्जिस्टरहरू (HEMTs) ले SiC MOSFETs को सापेक्ष स्विच गर्ने गतिशीलतामा एक चरण-परिवर्तन प्रतिनिधित्व गर्दछ।

तुलनाको लागि:

• GaN यन्त्रहरूले 100V/ns भन्दा dv/dt दरहरू टर्न-अन गर्दा प्राप्त गर्दछ,  SIC MOSFETs को गति लगभग चार गुणा।

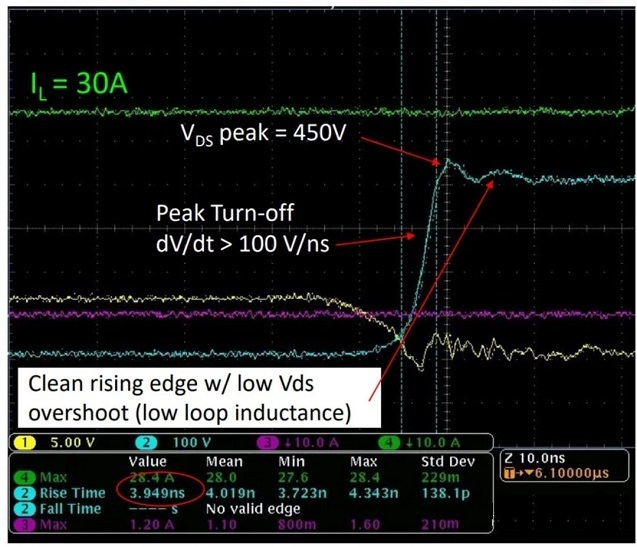

High-Speed Switching Waveform Showing dv/dt Above 100 V/ns

• टर्न-अफ परिदृश्यहरूमा, GaN सामान्यतया SiC यन्त्रहरूद्वारा डेलिभर हुने गतिलाई दोब्बर वा पार गर्छ।

त्यस्ता उल्लेखनीय गतिहरूले गान HEMT हरूलाई अनुप्रयोगहरूमा विशिष्ट रूपमा स्थान दिन्छ जहाँ अल्ट्राफास्ट स्विचिङ सर्वोपरि हुन्छ।

यी समावेश छन्:

• उच्च-फ्रिक्वेन्सी DC-DC कन्भर्टरहरू, जहाँ कम्प्याक्टनेस र दक्षता खोजिन्छ।

• फ्रिक्वेन्सी चपलता र न्यूनतम पावर अपव्ययको माग गर्ने RF एम्पलीफायरहरू।

यसबाहेक, GaN-आधारित डिजाइनहरूले ठूला, बोझिल EMI फिल्टरहरूमा कम निर्भरतासँगै उच्च स्विचिङ तनावहरूमा लचिलोपन देखाउँछन्।यी विशेषताहरूले तिनीहरूलाई हल्का तौल र ऊर्जा-घन समाधानहरू आवश्यक पर्ने उद्योगहरूको लागि अत्यधिक उपयुक्त बनाउँदछ, जस्तै:

• दूरसंचार, जहाँ कम्प्याक्टनेस र गति महत्वपूर्ण हुन्छ।

• एरोस्पेस, शक्तिको त्याग नगरी वजन दक्षतालाई प्राथमिकता दिँदै।

• द्रुत ऊर्जा वितरण प्रणाली, सुरक्षा र उच्च प्रदर्शन इलेक्ट्रोनिक्सका लागि ती सहित।

GaN को उपयोग गर्ने अनुभवले यो लगातार अपेक्षाहरू पार गर्छ, प्रणालीहरूलाई मात्र अप्टिमाइज गर्न मात्र होइन तर पहिले नै अप्राप्य मानिएको पुरा तरिकाले नयाँ कन्फिगरेसनहरू पनि आविष्कार गर्ने एउटा उपकरण प्रदान गर्ने कुरा प्रकट गर्दछ।

प्रदर्शन भिन्नता

IGBTs जस्ता लिगेसी उपकरणहरू र SiC र GaN अर्धचालकहरू जस्ता उदीयमान प्रविधिहरू बीचको अन्तरले पावर इलेक्ट्रोनिक्समा ठूलो प्रगतिलाई जोड दिन्छ।क्षणिक दरहरूमा तुलनात्मक दृष्टिकोणले स्पष्ट चित्र प्रदान गर्दछ:

• IGBTs ले धेरै ढिलो दरहरू प्रदर्शन गर्दछ, प्रायः परिस्थितिहरूको लागि उपयुक्त हुन्छ जुन गतिमा निरन्तर वर्तमान ह्यान्डलिंगलाई प्राथमिकता दिन्छ।

• यसको विपरित, SiC र GaN ले छिटो ट्रान्जिसन र उच्च स्विचिङ फ्रिक्वेन्सीहरू आवश्यक पर्ने केसहरूमा हावी हुन्छ, जसले गर्दा कम-हानि र प्रभावकारी पावर डिजाइनहरू सक्षम पार्छन्।

यस कार्यसम्पादन भिन्नतामा थप सन्दर्भ थप्दै, एकले डिजिटल सिग्नल प्रोसेसर (DSP) GPIO इन्टरफेसहरू जस्ता नियन्त्रण प्रणालीहरूको विशिष्ट व्यवहारलाई विचार गर्न सक्छ, जुन लगभग 0.41V/ns मा स्विच हुन्छ।

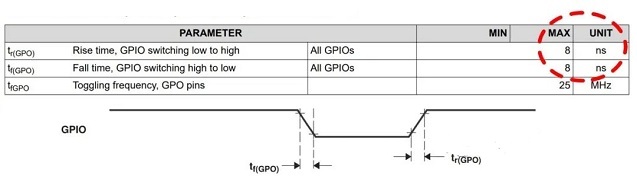

Typical GPIO Switching Speed Compared to Power Devices

SiC र GaN ट्रान्जियन्ट दरहरूसँगको यस्तो भिन्नताले कसरी यी अत्याधुनिक प्रविधिहरूले उत्कृष्ट डिजाइनहरू अँगाल्न अपेक्षाहरूलाई पुन: परिभाषित गर्छ भनेर प्रकट गर्छ।

फिल्ड कार्यान्वयनले यी प्रगतिहरूको सम्भाव्यतालाई थप पुष्टि गर्दछ, किनकि उच्च स्विचिङ गतिले फाइदाहरूमा अनुवाद गर्दछ जस्तै:

• द्रुत प्रतिक्रिया समय, आदर्श गतिशील र वास्तविक-समय नियन्त्रण प्रणालीहरूको लागि।

• पावर वितरणमा परिशुद्धता र लचकता बढाइएको छ, माग गरिएको अवस्थामा पनि।

dv/dt र di/dt मूल्याङ्कन

dv/dt र di/dt प्यारामिटरहरूको मूल्याङ्कन शुद्ध कार्यसम्पादन मेट्रिक्सभन्दा बाहिर हुन्छ, ऊर्जा प्रणालीहरूमा परिवर्तनकारी सुधारहरूको लागि अवसर प्रस्तुत गर्दै।यी ट्रान्जिसनहरू, मापनयोग्य हुँदा, दक्षता, स्केलेबिलिटी, र तातो व्यवस्थापनलाई प्राविधिक प्रगतिको अग्रभागमा पुश गर्ने ठूलो कथालाई समेट्छ।

क्षणिक कार्यसम्पादन र वास्तविक-विश्व बाधाहरू, जस्तै EMI दमन, बारम्बार तनावमा यन्त्रको बलियोपन, र थर्मल अपव्ययको बीचमा इष्टतम सन्तुलन हासिल गर्दै, फराकिलो नवाचार लक्ष्यहरूसँग नजिकबाट पङ्क्तिबद्ध हुन्छ।भविष्यको प्रगति अन्तरविषय अनुसन्धान एकीकरणमा निर्भर हुने सम्भावना छ:

• SiC र GaN कम्पोनेन्टहरूको थप परिष्करणको लागि उन्नत भौतिक विज्ञान।

• परिष्कृत सर्किट र नियन्त्रण डिजाइनहरू तिनीहरूको क्षमतालाई पूर्ण रूपमा प्रयोग गर्न।

• विश्वसनीयतामा सम्झौता नगरी अधिकतम कार्यसम्पादन निकाल्न थर्मल डाइनामिक्स रणनीतिहरू।

अन्ततः, dv/dt र di/dt क्षमताहरूको अन्वेषणले गतिशील रूपमा विकसित प्राविधिक परिदृश्य अनुरूप उन्नत, उच्च-प्रदर्शन शक्ति प्रणालीहरू डिजाइन गर्न नयाँ मार्गहरू अन्वेषण गर्न बलियो आधारको रूपमा कार्य गर्दछ।

dv/dt र di/dt को नकारात्मक प्रभावहरू

उन्नत dv/dt र di/dt मानहरूको उपस्थितिले परजीवी प्रभावहरूको दायरा परिचय गराउँछ जसले इलेक्ट्रोनिक सर्किटहरूको व्यवहार र विश्वसनीयतालाई असर गर्छ।यी प्रभावहरूले मापनयोग्य कार्यसम्पादनमा ह्रास ल्याउन सक्छ र प्रणालीहरूको स्थिरतामा बाधा पुर्‍याउन सक्छ।उदाहरणका लागि, 1nH को इन्डक्टन्समा 12A/ns को di/dt मानले 12V को भोल्टेज ड्रप उत्पन्न गर्न सक्छ, जबकि 1pF को क्यापेसिटन्समा 12V/ns को dv/dt मानले 12mA को अवांछनीय वर्तमानमा परिणाम दिन्छ।त्यस्ता परजीवी अन्तरक्रियाहरू उच्च-फ्रिक्वेन्सी वा उच्च-गति सर्किट डिजाइनहरूमा बढ्दो रूपमा स्पष्ट हुन्छन्, जहाँ द्रुत सङ्केत संक्रमणहरूले तिनीहरूको प्रभावलाई बढाउँछ।यसबाहेक, कम्पोनेन्ट साइजहरू संकुचित हुँदै जाँदा र परिचालन आवृत्तिहरू बढ्दै जाँदा, पहिले नगण्य परजीवी प्रभावहरूले सर्किट व्यवहार परिवर्तन गर्न महत्त्वपूर्ण भूमिका खेल्न थाल्छ।

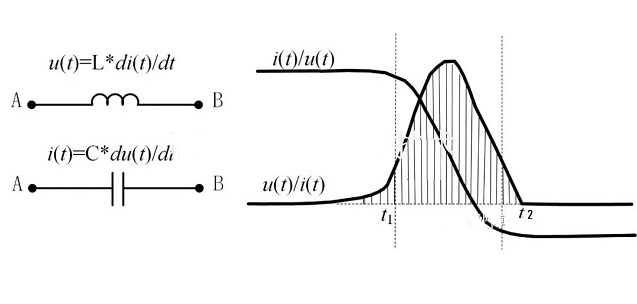

Inductive and Capacitive Effects Related to dv/dt and di/dt

उच्च-गति डिजाइनहरूमा तीव्र चुनौतीहरू

आधुनिक हाई-स्पीड डिजाइनहरूले उन्नत dv/dt र di/dt मानहरूबाट उत्पन्न परजीवी घटनाहरूको लागि उच्च संवेदनशीलताको सामना गर्दछ।

• सिग्नलको अखण्डतामा सम्झौता हुन सक्छ, जसले गर्दा समयको विकृति र प्रणालीको कार्यसम्पादन घट्ने जस्ता समस्याहरू उत्पन्न हुन्छन्।

• अन्तरिक्ष-बचत फाइदाहरू प्रदान गर्ने बावजुद, मिनिएचराइज्ड कम्पोनेन्टहरू नजिकको भौतिक युग्मन र साँघुरो डिजाइन सहिष्णुताका कारण परजीवी प्रभावहरूको लागि बढी प्रवण हुन्छन्।

• स्विचन दरहरू बढ्दै जाँदा, संकेतहरूले स्वाभाविक रूपमा तिनीहरूको फ्रिक्वेन्सी स्पेक्ट्रम विस्तार गर्दछ, इलेक्ट्रोम्याग्नेटिक हस्तक्षेप (EMI) जोखिमहरू बढाउँछ।

सघन रूपमा प्याक गरिएको लेआउटहरू भित्र, यी अवस्थाहरूले EMI अनुपालन चुनौतीहरू र छेउछाउका सर्किटहरूसँग हस्तक्षेप सहित बहु डाउनस्ट्रीम समस्याहरू निम्त्याउँछन्।

द्रुत स्विचिंगको कार्यले संकेत स्पेक्ट्रम विस्तारलाई अन्डरपिन गर्दछ, जसले EMI जोखिमहरू बढाउँछ।फराकिलो फ्रिक्वेन्सी स्पेक्ट्रमहरूले नजिकैका कम्पोनेन्टहरू र प्रणालीहरूमा हस्तक्षेपलाई बढावा दिन्छ।

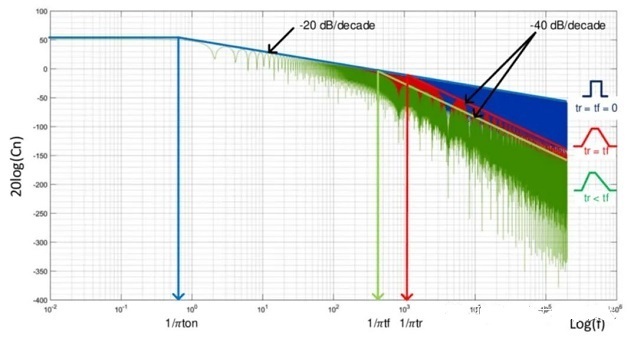

Frequency Spectrum Expansion and EMI Due to Fast Switching

यो परिदृश्य अटोमोटिभ इलेक्ट्रोनिक्स, हेल्थकेयर यन्त्रहरू, र एभियोनिक्स जस्ता क्षेत्रहरूमा महत्त्वपूर्ण हुन्छ, जहाँ परिचालन शुद्धता र प्रणालीको विश्वसनीयताले सुरक्षा उपायहरूमा प्रत्यक्ष प्रभाव पार्छ।ढाल, ग्राउन्डिङ, र उन्नत फिल्टरिङ हस्तक्षेप कम गर्न प्रयोग गरिन्छ।यी विधिहरू वास्तविक-विश्व परिचालन अवस्थाहरूसँग प्रदर्शन सन्तुलन गर्न परिष्कृत छन्।

dv/dt र di/dt प्रभावहरूको लागि न्यूनीकरण रणनीतिहरू

उच्च dv/dt र di/dt मानहरूको अवांछनीय परिणामहरूलाई सम्बोधन गर्न सावधानीपूर्वक तयार गरिएको इन्जिनियरिङ प्रविधिहरूको प्रयोग समावेश छ:

• अप्टिमाइज्ड कम्पोनेन्ट लेआउटहरू: व्यवस्थित लेआउटहरूले परजीवी क्यापेसिटन्स र इन्डक्टेन्सहरूलाई कम गर्छ, सिग्नलको गिरावटलाई रोक्छ।रणनीतिक प्लेसमेन्टले डिजाइन भित्र नचाहिने युग्मन मार्गहरूलाई बेवास्ता गर्छ।

• बलियो पावर वितरण नेटवर्कहरू: राम्ररी ईन्जिनियर गरिएका नेटवर्कहरूले भोल्टेजमा क्षणिक स्पाइकहरूको प्रतिरोध गर्दछ।

• लक्षित आवाज फिल्टरिङ: विशिष्ट फ्रिक्वेन्सी दायराहरू भित्र हस्तक्षेपलाई दबाउनको लागि अनुकूल फिल्टरहरूले संकेतको निष्ठा जोगाउन मद्दत गर्दछ।

भौतिक पृथकीकरणको उद्देश्यका अतिरिक्त प्रविधिहरूमा फेराइट मोतीको प्रयोग, ग्राउन्ड प्लेनहरूको तैनाती, र बहुस्तरीय PCBs मा निर्भरता जस्ता अलगाव विधिहरू समावेश छन्।तिनीहरूको सफलता समग्र प्रणाली स्कीमा भित्र एकीकरण गुणस्तरमा धेरै निर्भर गर्दछ।पुनरावृत्ति विधिहरूले अनुकूलन क्षमता सुधार गर्न परीक्षणको साथ सिद्धान्तलाई जोड्दछ।यो दृष्टिकोणले वास्तविक-विश्व परिस्थितिहरूमा भरपर्दो प्रदर्शन प्राप्त गर्न मद्दत गर्दछ।

अगाडि सोच्ने इन्जिनियरिङ अभ्यासहरू खेती गर्दै

dv/dt र di/dt प्रभावहरू व्यवस्थापन गर्ने जटिलताले अग्रगामी सोच र प्रत्याशित ईन्जिनियरिङ् मानसिकताको लागि कल गर्दछ।

• प्रारम्भिक डिजाइन भविष्यवाणीहरू: प्रभावकारी उपायहरू सक्रिय रूपमा लागू गर्न प्रारम्भिक डिजाइन चरणहरूमा परजीवी मोडेलिङ समावेश गर्दै।

• सन्तुलित डिजाइन दर्शन: संरचित दृष्टिकोण, व्यावहारिक प्रयोग संग सिद्धान्त सम्मिश्रण, विशिष्ट अनुप्रयोगहरू अनुरूप उन्नत समाधानहरू विकास गर्न।

• सिमुलेशन उपकरणहरू: उन्नत सिमुलेशन सफ्टवेयरले सम्भावित परजीवी अन्तरक्रियाहरू क्याप्चर गर्न मद्दत गर्दछ, भौतिक प्रोटोटाइपहरूको प्रतिबद्धता अघि बहु कन्फिगरेसनहरूको भर्चुअल परीक्षण सक्षम पार्छ।

फराकिलो रणनीतिहरूले परजीवी प्रभावहरू ह्यान्डल गर्दा स्थिर प्रणाली सुधारमा ध्यान केन्द्रित गर्दछ।लागत, विश्वसनीयता, र डिजाइन लक्ष्यहरू स्थिर प्रदर्शन प्राप्त गर्न सन्तुलित छन्।

नयाँ प्रविधिहरू र अग्रगामी प्रवृत्तिहरू

सुधारिएको सर्किट दक्षता र कम्प्याक्टनेस तर्फको अथक प्रयासले परजीवी चुनौतीहरूको सामना गर्न डिजाइन गरिएको परिवर्तनकारी प्रविधिहरूको उदयलाई प्रेरित गरेको छ।

• वाइड-ब्यान्डग्याप सेमीकन्डक्टरहरू: सिलिकन कार्बाइड (SiC) र ग्यालियम नाइट्राइड (GaN) जस्ता सामग्रीहरूले सर्किट कार्यसम्पादनको लागि नयाँ सम्भावनाहरू प्रदान गर्दछ।तिनीहरूले dv/dt र di/dt चुनौतिहरू कसरी व्यवस्थित गरिन्छन् भनेर पुन: आकार दिँदै, न्यूनतम ऊर्जा हानिको साथ उच्च स्विचिङ गतिहरू सक्षम पार्छन्।

• एल्गोरिदमिक डिजाइन अप्टिमाइजेसनहरू: मेसिन लर्निङमा आधारित EMI भविष्यवाणीहरू र स्वचालित लेआउट उपकरणहरूले परजीवी प्रभावहरूलाई सम्बोधन गर्न सटीकता बढाउँछन्, अनुकूलन र प्रयोगकर्ता-विशेष डिजाइनहरूको लागि अवसरहरू प्रदान गर्दछ।

यी प्राविधिक विकासहरूले कम्प्युटेसनल पावरको जगमा निर्माण गर्दछ, सर्किट कन्फिगरेसनहरू शुद्धताको स्तरहरूमा परिष्कृत गर्ने क्षमता प्रदान गर्दै पहिले अप्राप्य।क्षेत्रको विकास हुन जारी राख्दै, नवाचार र व्यावहारिक विश्वसनीयताको साथसाथै खोजीले इलेक्ट्रोनिक्स डिजाइनको भविष्यको परिदृश्यलाई आकार दिने प्रेरक शक्ति बनेको छ।

निष्कर्ष

SiC र GaN पावर अर्धचालकहरू आधुनिक इलेक्ट्रोनिक्समा स्विच गर्ने गति, दक्षता, र पावर घनत्व सुधार गर्न प्रमुख प्रविधिहरू भएका छन्।तिनीहरूको द्रुत क्षणिक व्यवहारले प्रमुख कार्यसम्पादन लाभहरू ल्याउँछ, तर यसले EMI, परजीवी प्रभावहरू, गर्मी, र विश्वसनीयतासँग सम्बन्धित डिजाइन चुनौतीहरू पनि सिर्जना गर्दछ।लेखले देखाउँछ कि dv/dt र di/dt, सावधानीपूर्वक लेआउट, फिल्टरिङ, र थर्मल डिजाइनको साथमा, सफलतापूर्वक कार्यान्वयनको लागि आवश्यक छ।सामग्रीहरू, डिजाइन उपकरणहरू, र नियन्त्रण विधिहरू सुधार हुँदै जाँदा, यी अर्धचालकहरूले भविष्यको उच्च-प्रदर्शन शक्ति प्रणालीहरूमा अझ ठूलो भूमिका खेल्नेछन्।






बारम्बार सोधिने प्रश्नहरू [FAQ]

1. di/dt को अर्थ के हो, र यसले इलेक्ट्रोनिक प्रणालीलाई कसरी असर गर्छ?

Di/dt त्यो दर हो जसमा वर्तमान समय अनुसार परिवर्तन हुन्छ।यसले स्विच गर्दा सर्किटले कति छिटो प्रतिक्रिया दिन्छ भनेर असर गर्छ।उच्च di/dt ले स्विच गर्ने गति र दक्षता सुधार गर्छ, तर यसले आवाज, कम्पोनेन्टहरूमा तनाव, र सम्भावित भोल्टेज स्पाइकहरू पनि निम्त्याउन सक्छ।यसलाई व्यवस्थापन गर्न, गेट नियन्त्रण समायोजन गर्नुहोस्, PCB लेआउट सुधार गर्नुहोस्, र सुरक्षा सर्किटहरू प्रयोग गर्नुहोस्।

2. dv/dt भनेको के हो र यसले विद्युतीय उपकरणहरूमा किन फरक पार्छ?

Dv/dt भनेको समयसँगै भोल्टेज परिवर्तन हुने दर हो।यो द्रुत-स्विच उपकरणहरूमा महत्त्वपूर्ण छ किनभने यसले भोल्टेज कति चाँडो बढ्न वा घट्न सक्छ भनेर निर्धारण गर्दछ।उच्च dv/dt ले प्रणालीको गति र दक्षता सुधार गर्छ, विशेष गरी SiC र GaN जस्ता आधुनिक यन्त्रहरूमा।यद्यपि, यसले आवाज र तनाव इन्सुलेशन पनि बढाउन सक्छ, त्यसैले उचित डिजाइन र फिल्टरिङ आवश्यक छ।

3. IGBT सञ्चालनहरूमा di/dt र dv/dt ले के भूमिका खेल्छ?

IGBTs मा, di/dt ले यन्त्र अन हुँदा कति छिटो विद्युत् प्रवाह बढ्छ भनेर नियन्त्रण गर्छ, जबकि dv/dt ले यो बन्द हुँदा कति छिटो भोल्टेज परिवर्तन हुन्छ नियन्त्रण गर्छ।उच्च मानहरूले स्विच गर्ने गति र शक्ति घनत्व सुधार गर्दछ, तर तिनीहरूले शोर, हानि, र तनाव पनि बढाउँछन्।गेट प्रतिरोधकहरू, नियन्त्रण विधिहरू, र उचित सर्किट डिजाइन प्रदर्शन र विश्वसनीयता सन्तुलन गर्न प्रयोग गरिन्छ।
