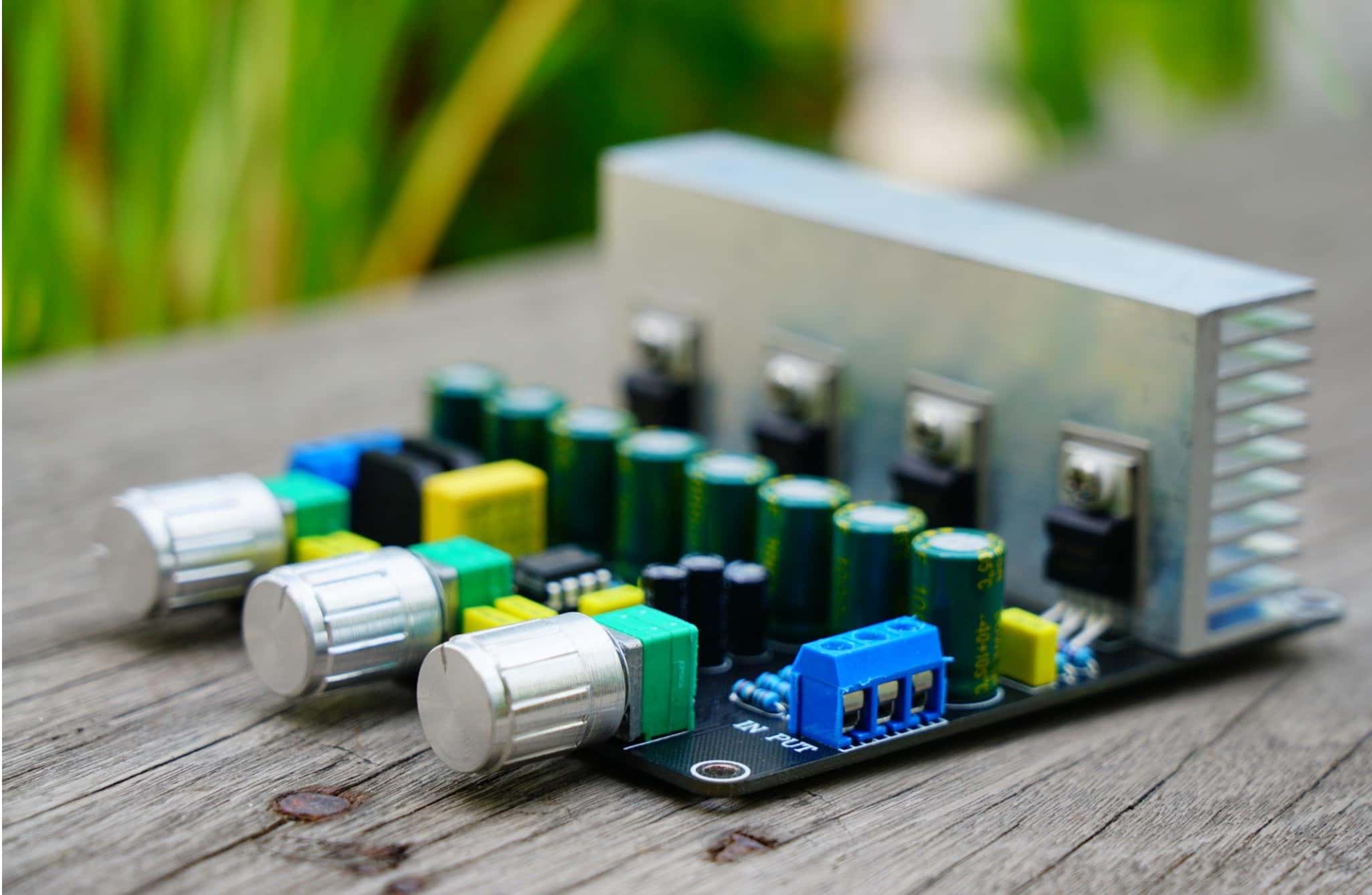

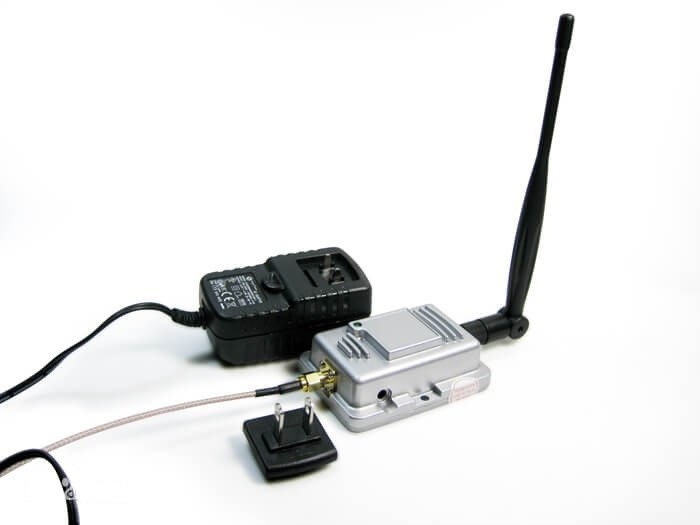

पावर बढाउने यन्त्र के हो? कार्य गर्ने सिद्धान्त, श्रेणी र प्रदर्शन

पावर बढाउने यन्त्रले साना इनपुट सिग्नलहरूको शक्ति बढाउँछ ताकि तिनीहरूले स्पिकर, एन्टेना, र उच्च-शक्ति इलेक्ट्रोनिक प्रणालीहरू जस्ता लोडहरूलाई चलाउन सकून्। तिनीहरूको प्रदर्शन पूर्वाग्रह, फिडब्याक, तापीय नियन्त्रण, दक्षता, स्थिरता र पावर डेलिभरी जस्ता कारकहरूमा निर्भर गर्दछ। यस लेखमा पावर बढाउने यन्त्र कसरी काम गर्दछ, विभिन्न बढाउने यन्त्रमहरूको सञ्चालन र स्थिर, भरपर्दो, र प्रभावकारी amplificación प्राप्ट गर्नका लागि व्यावहारिक डिजाइन चुनौतीहरूको व्याख्या गरिएको छ।

सूची

पावर बढाउने यन्त्र कसरी काम गर्दछ

पावर बढाउने यन्त्रले सानो, जानकारीयुक्त इनपुट सिग्नललाई लिन्छ र ठूलो आउटपुट सिग्नल उत्पादन गर्छ जसले लोडमा प्रयोगयोग्य शक्ति दिन सक्छ। सामान्य भ्रम तब उत्पन्न हुन्छ जब इनपुट सिग्नलले विशेष ऊर्जा प्रदान गर्दैन, तर आउटपुटमा धेरै उच्च शक्ति हुन्छ। सिग्नल स्रोत र बाह्य ऊर्जा स्रोतका भूमिकाहरूलाई छुट्याउदा व्याख्या स्पष्ट हुन्छ।

के वास्तवमा स्केल गरिन्छ

सक्रिय यन्त्रले नियन्त्रणयोग्य प्रवाह तत्वको रूपमा कार्य गरिरहेको छ, त्यसैले बढाउने यन्त्रको आउटपुट ऊर्जा DC आपूर्ति रेलहरूबाट खासी लिइन्छ, इनपुट द्वारा उत्पादन गरिएको होइन। इनपुट तरंगले मुख्य रूपमा यन्त्र कति बेला र कत्तिको बलियो प्रवाह गर्छ भन्ने कुरा निर्धारण गर्दछ, जुन अन्ततः लोडमा पुग्ने आपूर्ति ऊर्जा कति हुन्छ भन्ने कुरा नियन्त्रण गर्दछ।

व्यावहारिक मानसिक मोडेल जुन डिबगGING झिचोलमा उपयोगी रहन्छ: इनपुट एक आदेश संकेत हो, र पावर आपूर्ति आउटपुट ऊर्जा प्रदान गर्नको लागिReservoir हो। जब उच्च आउटपुट स्तरहरूमा समस्या देखिन्छ, यसको कारण प्रायः पावर आपूर्ति, ग्राउण्डिंग, वा वर्तमान पथसँग सम्बन्धित हुन्छ, सानो-सिग्नल स्रोतसँग होइन।

BJT आउटपुट चरणहरूमा, बेस-इमिटर ड्राइभले कलेक्टर करेन्टलाई प्रभाव पार्छ। ट्रान्जिस्टरको लाभ (β) डिजाइनमा धारण गर्न सजिलो हुन्छ, र त्यो विश्वास सुरुका गणनाहरूको क्रममा सुखद महसुस गर्न सक्छ। व्यावहारिक रूपमा, तापमान, इकाई-देखि-इकाई फैलावट, र बुढ्यौलीमा बलियो रुपमा टिक्न सक्ने डिजाइनहरू प्रायः यो सुनिश्चित गर्छन् कि समग्र लाभ र रेखीयता वरिपरिको आर्किटेक्चर र फिडब्याकबाट आउँछन्, β लाई विनम्र रहन विश्वास गरेर होइन।

MOSFET र GaN चरणहरूमा, गेट भोल्टेजले च्यानलको चालकत्वलाई मुख्य रूपमा समायोजन गर्दछ। उचित रूपमा बायस सेट गरेपछि, ड्रेन करेन्ट इनपुटको आकृति नक्कल बन्न्छ। गेट स्थिर अवस्थामा सजिलो देखिन्छ किनभने यसले धेरै थोरै DC करेन्ट लिन्छ, तर यो गतिशील कार्यमा सम्मानित हुनको लागि आवश्यक छ: क्यापेसिट्यान्स र चार्जको गति ड्राइभरलाई अपेक्षाभन्दा बढी कडा काम गर्न बाध्य बनाउन सक्छ, विशेष रूपमा उच्च आवृत्तिमा वा स्विचिङ किनारहरू आक्रामक भएको खण्डमा।

पावर चरणहरूमा सामान्य सक्रिय यन्त्रहरू:

• BJT

• MOSFET

• GaN HEMT।

बायसिङ: भविष्यवाणी गर्ने क्षेत्र चयन गर्दै

बायसिङले एक शान्त कार्य गर्ने बिन्दु स्थापना गर्दछ ताकि यन्त्र संकेतको स्विंगको बीचमा इच्छित क्षेत्रमा रहिरहोस्। लामो बेंच सत्रका क्रममा बायस म्याच हुने र असहज हुने कुरा यो हो कि पावर चालू हुँदा सही बायस थर्मल सोकपछि सही बायस नहुन सक्छ।

रेखीय श्रेणीमा, बायस बिन्दु यन्त्र सामान्य तरंगमा आफ्नो रेखीय वा क्वासी-रेखीय क्षेत्रको बीचमा रहिरहोस् भन्ने कुरा सुनिश्चित गर्नका लागि चयन गरिएको छ। यो व्यापारिक सम्झौतोलाई FFT मापन र हिटसिंक तापमानमा सीधै देख्न सकिन्छ।

पुष-पुल चरणहरूमा क्रसओभर क्षेत्रको सबैभन्दा सामान्य तनाव उजागर हुन्छ:

• यदि बायस तलको सेट गरिएका छन् भने, क्रसओभर विकृति मापन योग्य हुन्छ र, अडियो अनुप्रयोगहरूमा, प्रायः निम्न स्तरमा व्यक्तिगतरूपमा असहज हुन्छ।

• यदि बायस उच्चको सेट गरिएका छन् भने, आईडल प्रसारण चढन्छ र थर्मल मार्जिनले यसको लम्बाईमा विश्वासिलाई कम गर्न सक्छ।

धेरै व्यावहारिक निर्माणहरू पुनरावृत्तिको मार्फत ट्यून गरिन्छ: पूर्वाग्रह सेट गर्नुहोस्, कम-स्तरको विकृति मापन गर्नुहोस्, युनिटलाई तातो गर्नुहोस्, अनि फेरि मापन गर्नुहोस्। चिसो र तातो व्यवहारले यस्तो भिन्नता ल्याउन सक्छ कि तपाईंलाई दुईवटा भिन्न एम्प्लिफायरहरूको मान्यकरण गर्दै हुनुहुन्छ जस्तो महसुस हुन्छ, यद्यपि स्केम्याटिक कहिल्यै परिवर्तन भएको छैन।

रेखीय वर्ग विकल्पहरू:

• वर्ग A

• वर्ग AB

• वर्ग B।

वर्ग D मा, आउटपुट उपकरणहरूले आफूलाई स्विचझैं कार्य गर्ने समयको अधिकाँश खर्च गर्छन् भन्दा कि रेखीय conduction तत्वहरूको रूपमा सञ्चालन गर्नुहोस्। इनपुटलाई एक पल्स प्याटर्नमा रूपान्तरण गरिन्छ (धेरैजसो PWM वा सम्बन्धित मोड्युलेशन विधि) , पावर स्टेजले आपूर्ति एक आउटपुट नेटवर्कमा स्विच गर्दछ, र एक LC फिल्टरले लोडमा बेसब्यान्ड वेभफर्म पुनर्निर्माण गर्दछ।

यहाँको डिजाइन काम अक्सर विशेष प्रकारको चिन्तासामाग्री ल्याउँछ: दक्षता बढाउने र मजबुती बढाउने सधैं सँगै महसुस हुँदैन। उच्च दक्षताले पारासितिकहरू, मरेको समयको त्रुटिहरू, र स्विचिङ किनाराको कलाकृतिको लागि संवेदनशीलता बढाउन सक्छ। वास्तविक हार्डवेयरमा, एकदमै सामान्य लेआउट परिवर्तन, उच्च-करन्ट लूपलाई केहि सेन्टिमिटरले खुर्चाबाट सर्नुले डिजाइनलाई सफा स्पेक्ट्रमबाट स्थायी EMIमा परिवर्तन गर्न सक्छ जुन तबसम्म हराउँदैन जबसम्म वर्तमान बाटो कसेको छैन।

सामान्य मोड्युलेशन / पुनर्निर्माण तत्वहरू:

• PWM

• LC आउटपुट फिल्टर।

रेखीयता र स्थिरता

एक पावर एम्प्लिफायरमा आउटपुट ट्रान्जिस्टर र रेसिस्टर भन्दा धेरै बढी समावेश हुन्छ। वरपरको सर्किटले सिग्नल ट्रान्सफरको नियन्त्रण गर्दछ, विकृतिलाई घटाउँछ, र कठिन लोड अवस्थाहरूमा स्थिरता कायम गर्दछ। प्रतिक्रियाशील स्पिकरहरू, खराब ग्राउन्डिङ, र कठिन केबल अवस्थाहरूमा स्थिर सञ्चालन सावधानीपूर्वक सर्किट डिजाइनमा निर्भर गर्दछ।

नकारात्मक फिडब्याक सामान्यतया पुनरावृत्तिप्रति प्रतिक्रिया र कमीलाई कम गर्न लागू गरिन्छ। एक फलदायी मानसिकता भनेको खोलेको लूपको व्यवहारलाई असम्भव, कहिलेकाहीं त झगडा जैसा बनाऊन दिनु हो, जबसम्म यो पूर्वानुमान गर्ने योग्य र फिडब्याकको लागि तपाईलाई चासो भएको ब्यान्डविथमा ठीक गर्नको लागि पर्याप्त स्थिर छ।

फिडब्याकले दायित्वहरू पनि ल्याउँछ। यदि चरण परिवर्तन संचित हुन्छ र सीमाहरू स्वस्थ छैनन् भने, एम्प्लिफायरले रिङ गर्न सक्छ वा दोहरिन सक्छ, विशेष गरी प्रतिक्रियाशील लोड वा लामो केबलसँग। यो ती असफलता मोडहरू मध्ये एक हो जुन केवल असम्बल गरेपछि देखिएमा व्यक्तिगत रूपमा आक्रोशजनक महसुस गर्न सक्छ, किनकि स्केम्याटिकले शुद्ध देखिन सक्छ जबकि भौतिक कार्यान्वयनले चुपचाप लूपको डायनामिक्सलाई सर्न सक्दछ।

एमिटर रेसिस्टर्स (BJTs) वा स्रोत रेसिस्टर्स (MOSFETs) ले स्थानीय फिडब्याक थप्दछ जुन उपकरणको व्यवहारलाई रेखांकन गर्दछ र समानान्तर आउटपुट उपकरणहरू बीचको वर्तमान साझा गर्न सुधार गर्दछ। विकृतिको विधिहरू प्रायः प्राथमिकता दिइन्छ किनकि यसले मिलान गरिएका उपकरणहरू बीचको तापमान भृजनाका कारण उत्पन्न हुने वर्तमान असन्तुलनलाई रोक्नमा मद्दत गर्दछ।

यस प्रविधिले युनिट-बाट-युनिट सुसंगतता पनि सुधार गर्दछ, जुन महत्त्वपूर्ण छ जब लक्ष्य समान व्यवहार गर्ने उत्पादन हो जुन सोमबार बिहान र क्षेत्रमा एक वर्ष पछि उही हुँदै।

डिप्रेशन घटकहरू उपकरणको प्रकारद्वारा:

• एमिटर रेसिस्टर्स (BJT)

• स्रोत रेसिस्टर्स (MOSFET)।

क्षतिपूर्ति ब्यान्डविथको आकारमा प्रयोग गरिन्छ र उच्च-आवृत्तिको व्यवहार नियन्त्रण गर्नको लागि, विशेष रूपमा जहाँ पारासितिकहरू सर्वोच्च हुन सक्छ। आउटपुट स्टेजहरू खुल्ला छन् किनभने लोड वास्तविक स्थापनाहरूमा प्रायः मात्र प्रतिरोधात्मक हुँदैन।

लोड वातावरणले एक तटस्थ डिजाइनलाई अस्थिर बनाउन सक्ने तत्वहरूलाई प्रस्तुत गर्छ:

• स्पिकरहरू प्रेरणात्मक र ध्वनित हुन सक्छन्।

• केबलहरूले वितरण गरिएको क्षमता र प्रेरणालाई थप्छन्।

• जडान र तारहरूले साना तर परिणामदायी इम्पिडेन्स अव्यवस्थितता प्रस्तुत गर्छन्।

बेंच-देखि-क्षेत्र परिवर्तनहरूको एक पुनरावृत्ति पाठ भनेको 8-ओम रेसिस्टरसँग स्थिर हुँदा जीवित प्रणालीमा स्थिरता ग्यारेन्टी गर्दैन। स्थिरता जाँचहरू प्रायः सबैभन्दा खराब-केस लोडहरूको विरुद्धमा मान्य गर्दा राम्रो जान्छ, क्षमता, प्रेरणा, र संयोजनहरू, केवल क्रमबद्ध प्रयोगशाला लोडको सट्टा।

सामान्य क्षतिपूर्ति र ड्याम्पिंग तत्व:

• मिलर क्यापासिटर

• लिड/लाग नेटवर्क

• जोबेल नेटवर्क

• आउटपुट इन्डक्टर्स

• गेट/बेस स्टपर्स रेसिस्टर्स।

आउटपुट कप्लिङ र DC व्यवस्थापन: लोडबाट DC टाढा राख्नु

चूंकि धेरै आउटपुट स्टेजहरूले आन्तरिक DC सञ्चालन बिन्दुमा बस्छन्, डिजाइनले लोडलाई विनाशकारी DC बाट उजागर नगर्न सुनिश्चित गर्नुपर्छ। मानिसहरूले यस विषयमा धेरै चासो राख्छन् एक साधारण कारणका लागि: जब DC दोषहरू हुन्छन्, ती प्रायः महँगो, उच्च आवाजमा, र छिटो हुन्छन्।

सिंगल-आपूर्ति एम्प्लिफायरहरूले DC रोक्न आउटपुट कप्लिङ क्यापासिटर प्रयोग गर्न सक्छन्। ट्रान्सफर्मरहरूले अलग र इम्पिडेन्स परिवर्तन प्रदान गर्न सक्छन्, तर तिनीहरू आकार, लागत, ब्यान्डविथ प्रतिबन्धहरू र अतिरिक्त विकृति तMechanisms को कारण आधुनिक उपभोक्ता ध्वनीमा कम सामान्य छन्।

कप्लिङ / अलग विकल्पहरू:

• आउटपुट कप्लिङ क्यापासिटर

• ट्रान्सफर्मर।

एउटा व्यापक रूपमा प्रयोग भएको दृष्टिकोण विभाजित-रेखता आपूर्ति (उदाहरणका लागि, ±V रेलहरू) हो जसले गर्दा आउटपुट 0 V नजिक बस्न सक्छ र लोडसँग DC-जोडिएको हुन्छ। यसले सामान्यतया न्यून फ्रिक्वेन्सी व्यवहारलाई सुधार गर्दछ र ठूला इलेक्ट्रोलिटिक्समा आश्रितता कम गर्दछ, तर यसले अफसेट नियन्त्रण र दीर्घकालीन ड्रिफ्टतर्फ ध्यान सर्नमा सर्दछ।

DC सर्भोले सानो अफसेटहरूलाई सुधार गर्न सक्छ जसले शान्त ध्वनि ब्यान्डलाई बिगार्नबाट टाढा रहने धीमी सुधारात्मक फिडब्याक पथ प्रयोग गर्छ। सुरक्षा सर्किटरीले त्यस्ता अवस्थाहरूलाई अवलोकन गर्छ जो व्यावहारिकमा स्पीकर र आउटपुट चरणहरूलाई बर्बाद गर्न झुक्छ: आउटपुट अफसेट, अधिक धारा, र तापमान वृद्धि। जब कुनै दोष पत्ता लगाइन्छ, यो लोडलाई रिले वा इलेक्ट्रोनिक स्विच प्रयोग गरेर डिस्कनेक्ट गर्न सक्छ।

प्रयोगशालामा यो क्षेत्र भावनात्मक रूपमा निराशाजनक बनाउने कुरा के हो भने खराब व्यवहार ढिलो र ढिलो हुन सक्छ। प्रारम्भिक सेटअपमा निरापद जस्तो देखिने सानो अफसेटहरू तापीय भिज्ने पछि वा आपूर्ति ट्रान्जेन्ट पछि ड्रिफ्ट हुन सक्छ। वास्तविक प्रयोगमा बाँच्ने डिजाइनहरूले सामान्यतया यी असुविधाजनक, कम नाटकको हारको तरिकाहरूको पूर्वानुमान गर्छन्, यो मान्नको सट्टा कि प्रणालीले सधैं आदर्श स्थिर अवस्थामा रहनेछ।

सुरक्षा सर्किटद्वारा सामान्यतया अनुगमन गरिएका अवस्थाहरू:

• आउटपुट DC अफसेट

• अधिकधारा

• अधिक तापमान।

एक विश्वसनीय तरिका शक्ति प्रवर्धकलाई बुझ्नको लागि यसलाई एक प्रणालीको रूपमा बुझ्नु हो जसको व्यवहार शक्ति आपूर्ति, तापीय डिजाइन, PCB लेआउट, सुरक्षा रणनीति, र नियन्त्रण लूपहरू द्वारा बलियो रूपमा आकारित हुन्छ। उपकरणको चयन (BJT vs MOSFET vs GaN) सीमाहरू परिवर्तन गर्दछ र विभिन्न अवसरहरू खोल्दछ, तर दिनप्रतिदिनको प्रदर्शन प्रायः पूर्वाग्रह रणनीति, लूप स्थिरता, र डिजाइन वास्तविक लोडहरू र वास्तविक सञ्चालन अवस्थाहरूमा कसरी प्रतिक्रिया गर्दछ भन्ने कुरामा हावी हुन्छ।

धेरै विश्वसनीय डिजाइनहरूमा, प्रदर्शन प्रायः उन्नत घटकको सट्टा तीव्र कार्यान्वयनमा निर्भर गर्दछ। महत्वपूर्ण कारकहरूमा धारा फिर्ता मार्गहरू, जडान संरचना, क्षतिपूर्ति स्थानान्तरण, र तापक्रम परिवर्तनहरूमा स्थिर पूर्वाग्रह नियन्त्रण समावेश छन्। यी विवरणहरूले प्रवर्धकहरू सिर्जना गर्न मद्दत गर्छन् जो परीक्षण र दीर्घकालीन सञ्चालनको क्रममा स्थिर, सटीक, र विश्वसनीय रहन्छन्।

शक्ति प्रवर्धक वर्गहरू र सञ्चालनका सिद्धान्तहरू

शक्ति प्रवर्धकहरू प्रायः वर्गद्वारा समूहबद्ध गरिन्छ, जसको लेबल आउटपुट उपकरणहरूको संचार कोणसँग जोडिएको हुन्छ। त्यो लेबलले गहिरो डिजाइन चयनको संकेत गर्दछ: के आउटपुट उपकरणहरूले रेखीय तत्वहरू, स्विचको रूपमा, वा दुवैको व्यवस्थापित मिक्सको रूपमा व्यवहार गर्ने अपेक्षा गरिन्छ।

वास्तविक उत्पादनहरूमा, वर्ग नामले आफैंमा अन्तिम सुन्ने वा मापनको परिणामलाई विरलै भविष्यवाणी गर्छ। परिणामले सामान्यतः यो कसरी व्यवहार गर्दछ भन्ने कुरामा आकार लिन्छ जब अवस्थाहरू पाठ्यपुस्तकका हुने बन्द हुन्छन्, जस्तै तापमान बढ्दा, लोड प्रतिक्रियाशील हुँदा, वा निर्माण सहिष्णुताहरू stacking हुँदा। धेरै कठिन डिजाइन समस्याहरू ढिलो ड्रिफ्ट, किनारा-केस अवस्थाहरू, र अवस्था संक्रमणबाट आउँछ जुन स्थिर सर्किट व्यवहारलाई अझै पनि राख्नुपर्दछ।

प्रवर्धक वर्गहरूलाई परिभाषित गर्ने एक व्यावहारिक तरिका भनेको दुई प्रश्नहरूमा फर्किरहनु हो:

• ऊर्जा सञ्चालन अवस्थाहरूमा कहाँ बर्बाद हुन्छ?

• तापमान र लोड सर्नुका साथ विकृति व्यवहारलाई अनुकूलित भनेको के हो?

श्रेणी A

श्रेणी A ले आउटपुट उपकरणलाई सम्पूर्ण चक्रको लागि संचालित बनाउँछ। किनकि उपकरण बन्द हुँदैन, उपकरणहरू बीचमा कुनै हस्तान्तरण अन्तराल हुँदैन, जसको अर्थ प्रायः क्लासिक क्रसओभर कलंकको व्यवस्थापन गर्नुपर्दैन। जब सर्किटलाई संवेदनशील रूपमा पूर्वाग्रह गरिएको हुन्छ, सानो-धारको रेखीयता विश्वसनीय रुपमा राम्रो व्यवहार गर्न सक्छ, र विकृति स्पेक्ट्रम प्रायः चित्त नबिग्रिएको रहन्छ।

व्यापारको परिणाम तुरुन्तै शक्ति बर्बादमा देखिन्छ। श्रेणी A ले Idle समयमा पनि पर्याप्त धारा तान्छ, र त्यो धारा तापमा परिणत हुन्छ चाहे अडियो बजिरहेको होस् वा छैन। धेरै वास्तविक निर्माणमा, स्केमेटिकले तापीय डिजाइनको च्यालेंज आएभन्दा धेरै पहिले सीमित कारक बन्न रोक्छ। सिमुलेशनपछि विश्वस्त महसुस गर्नु सामान्य छ, त्यसपछि कुर्सी चालेको मेचले चिन्ताग्रस्त बनाउँछ जुन एक घण्टाको लागि परीक्षणको दौरान अपेक्षाकृत गर्म हुन्छ।

तापीय व्यवहार अन्तमा एकाधिक भौतिक विवरणहरूले परिभाषित गरिएको हुन्छ जुन कम अनुमान गर्न सजिलो तरिकामा अन्तरक्रिया गर्न सक्छ:

• हीटसिंक साइज र तापीय द्रव्यमान

• जंक्शन-देखि-केस र केस-देखि-हिट तापीय प्रतिरोध

• इन्टरफेस सामग्री चयन र माउन्टिङ दबाबको स्थिरता

• हावाको प्रवाहका मार्गहरू, संलग्नको भेन्टिलेशन, र वातावरणीय तापमानको अनुमान

श्रेणी A प्रवर्धकहरूको डिबग गरेको व्यक्तिहरू प्रायः थाहा पाउँछन् कि साना भौतिक परिवर्तनहरू व्यावहारिक रूपमा सानै थिएनन्। उदाहरणका लागि, पूर्वाग्रह-संसधान उपकरणलाई स्थानान्तरण गर्नु वा यसको तापीय जडानलाई परिवर्तन गर्नुले कार्य सञ्चालनका बिन्दुहरूलाई विकृति र लामो सत्रको स्थिरता परिवर्तन गर्नको लागि पर्याप्त मात्रामा परिवर्तन गर्न सक्छ। श्रेणी A डिजाइनहरूले थर्मल प्रणालीको रूपमा राम्रोसँग व्यवहार गर्दा सुनिसकेको छ जहाँ अडियो सर्किट भित्र हुन्छ, यसको विपरीत होइन।

श्रेणी B

कक्षा बीले सामान्यतया एक पुष-पुल व्यवस्थापन प्रयोग गर्दछ जसमा प्रत्येक उपकरणले तरंगफलेको लगभग आधा समय सञ्चालन गर्दछ। दक्षता सुधार हुन्छ किनभने Idle current लाई कम राख्न सकिन्छ, र उपकरणको नासो जब कुनै संकेत हुँदैन त्यतिबेला उल्लेख्य रूपमा घट्छ।

समस्या शून्य-क्रसिङ क्षेत्रको नजिक केन्द्रित हुन्छ। वास्तविक BJTs र MOSFETs आदर्श थ्रेसहोल्डमा सञ्चालन गर्न थाल्दैनन्; तिनीहरूले सीमित भोल्टेज/current को आवश्यकता पर्दछ र तिनीहरूले क्रमिक रूपमा संक्रमण गर्छन्। यो व्यवहारले उपकरणहरू बीच स्विचिंगको समयमा एक नच वा असामान्यताको सिर्जना गर्न सक्छ, जसकारण शुद्ध कक्षा B सञ्चालन उच्च-फिडेलिटी ध्वनि प्रणालीहरूमा विरलै प्रयोग गरिन्छ।

שול عليه , कक्षा बी उच्च आउटपुट स्तरमा उचित रूपमा सफा देखिन सक्छ, अनि कम आउटपुटमा निराशाजनक रूपमा स्पष्ट हुन्छ जहाँ क्रोसओभर क्षेत्र तरंगफलेको ठूलो भाग ओगटन्छ। लोडहरूले यसलाई थप जटिल बनाउँछन्: लाउडस्पीकरहरूले सफा प्रतिरोध प्रस्तुत गर्दैनन्, र तिनको प्रतिरोधको परिमाण र चरण कोण आवृत्तिसँग भिन्न हुन्छ। व्यावहारिक दृष्टिमा, कक्षा बी यसको दक्षताका लागि आकर्षक हुन सक्छ, तर यसले शून्य-क्रसिङ अनुशासनको स्तरको माग गर्दछ जुन वास्तविक उपकरणहरू र वास्तविक स्पीकरहरूले स्वाभाविक रूपमा प्रदान गर्दैनन्।

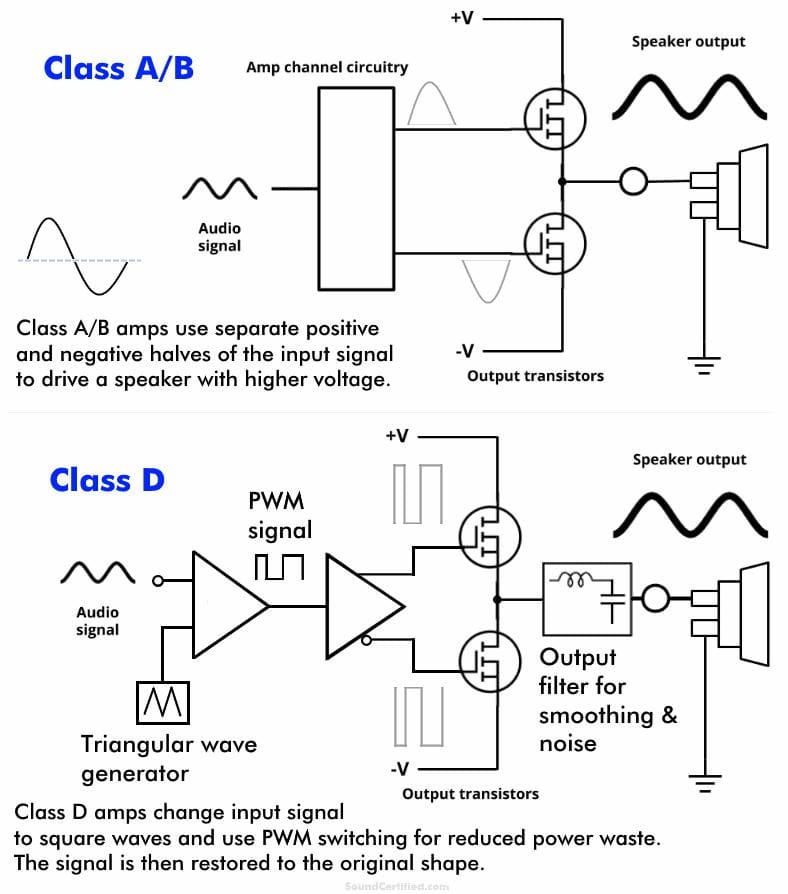

कक्षा AB

कक्षा AB लाई कक्षा B जस्तै विचार गर्न सकिन्छ जसमा जानबुझेर आईडल बायसलाई तस्बिरमा परिचय गराइन्छ ताकि दुवै उपकरणहरू शून्य क्रसिङको वरिपरि थोरै संचालित हुन्छन्। त्यस ओभरल्यापले क्रोसओभर विरुपता घटाउँछ र दक्षतालाई कक्षा B भन्दा कक्षा A भन्दा निकै नजिक राख्छ। धेरै अडियो उत्पादनहरूको लागि, कक्षा AB प्रायजसो परिचित "बेसलाइन" बन्ने छ किनभने यो राम्रोसँग स्केल हुन्छ र मूल्य र शक्ति लक्षको चौडा दायरा अनुसार उपयुक्त हुन्छ।

आरामदायक कक्षा AB डिजाइनलाई चिप्लो डिजाइनबाट अलग गर्ने तत्व सामान्यतया गर्मीको उपस्थितिमा बायस नियन्त्रण हो। बायस प्रायजसो Vbe गुणनकर्तासँग या बायस सर्भोको साथ सेट गरिएको हुन्छ, र बायस मेकानिजmले तापमानको ट्र्याकिङ गर्न पर्याप्त विश्वासका साथ गर्नु पर्दछ जसले उच्च तापमान हुँदा अनियंत्रित नहुन टाढा राख्न। अप्ठ्यारो भाग यो हो कि "तापमानको ट्र्याकिङ" शुद्ध रूपमा एक इलेक्ट्रिकल स्टेटमेन्ट होइन, यो यांत्रिक स्थान र थर्मल कप्लिंगको बारेमा पनि हो।

कार्यान्वयनका विवरणहरू जुन वास्तवमा बारम्बार निर्माणमा देखा पर्छन् समावेश छन्:

• सबैभन्दा तातो उपकरणहरूको सापेक्ष बायस सेन्सरको स्थान

• हिटसिंक/उपकरणसँग थर्मल सम्पर्कको गुणस्तर र पुनरावृत्ति

• सांकेतिक एकत्रीकरणको संवेदनशीलता

• गर्मीको अवधिमा ड्रिफ्ट र स्थिर-राज्य आवरण तापक्रमको व्यवहार

एउटा सामान्य क्षेत्र ढाँचा भनेको एउटा एम्प्लिफायर चिसो हुँदा प्रभावशाली रूपमा सफा मापन गरिन्छ, र त्यसपछि जब आवरण थर्मल सन्तुलनमा पुग्छ तब उच्च विरुपता, वा यहाँसम्म कि सीमित स्थिरता तिर जान्छ। जसले समय, इकाई-देखि-इकाई भिन्नता, र व्यावहारिक वायुमण्डलको पार गर्न बायसलाई गतिशील नियन्त्रणको समस्याको रूपमा व्यवहार गर्छ त्यस्ता कक्षा AB डिजाइनहरू राम्रोसँग उम्रिन्छन्।

कक्षा C

कक्षा C चक्रको 180° भन्दा कम समयको लागि सञ्चालन गर्दछ। कच्चा उपकरणको वर्तमान तरंगफले जानबुझेर साइनसॉइडलबाट टाढा हुन्छ, जसले यसलाई अडियो फिडेलिटीको लागि खराब मिलान बनाउँछ। RF प्रणालीहरूमा, त्यो विरुपता अन्तिम आउटपुट होइन; यो लोड नेटवर्क द्वारा आकारित हुने मध्यवर्ती अवस्था हो।

आउटपुटमा एक ट्यून LC नेटवर्कले इच्छित आधारभूत आवृत्तिलाई चयन गर्छ र हार्मोनिकहरूलाई दमन गर्छ, जुन सञ्चालनका आवृत्तिमा प्रदान गरिएको भोल्टेजलाई साइनसॉइडलको जस्तादेखि नजिक देख्न अनुमति दिन्छ। डिजाईनको ध्यान चौडाइभन्दा फास्ट गतिको हकमा सर्न्छ र संकीर्ण गतिको शक्ति transfer र स्पेक्ट्रल आकारिकीतिर।

RF-उन्मुख कक्षा C कार्य विशेष सेटका नब्सको वरिपरि घुम्नको लागि प्रवृत्त हुन्छ:

• प्रतिध्वनि नेटवर्कको डिजाईन र ट्यूनिंग व्यवहार

• प्रतिरोध समायोजन र रूपान्तरण अनुपात

• Q कारक चयन, ब्यान्डविथ व्यापार र हानि व्यवस्थापन

• नेटवर्क डिट्युन हुने वा लोड परिवर्तन हुँदा उपकरणको तनाव

व्यवहारमा, एम्प्लिफायर र आउटपुट नेटवर्क एक र जडान गरिएको प्रणालीको रूपमा काम गर्छ। साना ट्यूनिंग वा लोड परिवर्तन तुरुन्त प्रभाव पार्न सक्छ दक्षता, आउटपुट पावर, र ट्रान्जिस्टर तनावमा। त्यसैले एम्प्लिफायरको प्रदर्शन त्यससँग जडान गरिएका मैचिङ नेटवर्कमा निर्भर गर्दछ।

कक्षा D

कक्षा D ले आउटपुट उपकरणहरूलाई स्विचको रूपमा चलाउँछ न कि रैखिक तत्त्वको रूपमा। अडियोलाई PWM या समान मोडुलेशन विधिअनुसार कोडित गरिन्छ र त्यसपछि LC लो-पास फिल्टरद्वारा पुनर्निर्माण गरिन्छ। उपकरणहरू आफ्नो समयमा पूर्ण रूपमा अन वा पूर्ण रूपमा अफमा बिताउने भएकाले, नासो धेरै कम हुन्छ, र आधुनिक डिजाईनहरूले सामान्यतया धेरै उच्च दक्षता प्राप्त गर्छन्।

कक्षा D मा वास्तविक काम स्विचिङ कलंकलाई व्यवस्थापन गर्नु हो ताकि तिनीहरूले सुन्न योग्य विरूपण, विकिरण उत्सर्जन वा अव्यवस्थित असफलतामा नपरून्। यी डिजाईनहरूमा उच्च दक्षता लाभहरू हासिल गरिन्छ, तर एकीकृत र भौतिक लेआउटका लुकेका प्रभावहरूले पनि कठिन डिजाईन समस्याहरू सिर्जना गर्न सक्छ।

व्यवहारलाई नियन्त्रणमा राख्न प्रायः प्रयोग गरिने प्रविधिहरूमा समावेश छन्:

• उच्च लूप-गेलीन फिडब्याक

• विरुपता घटाउन र शुट-थ्रूबाट टाढा जानका लागि मृत-समय नियन्त्रण

• परिवर्तन ह्रास घटाउनको लागि तिब्र स्विचिंग उपकरणहरू

उपकरण प्रविधिको चयनले व्यापार क्षेत्र परिवर्तन गर्न सक्छ। उदाहरणको लागि, GaN उपकरणहरूले स्विचिंग ह्रास घटाउन र उच्च-आवृत्ति व्यवहार सुधार गर्न सक्छन्, तर तिनीहरूले चिटिक्काएको लेआउटलाई सजाय दिन्छन् किनभने पारासिटिक्सले सिमाना दर बढ्दै गर्दा थप प्रभुत्व पाउँछन्।

धेरै श्रेणी D असफलताहरू शारीरिक कार्यान्वयनका विषयहरूमा फर्किन्छ जुन सामान्य जस्तो महसुस गर्न सक्छन् जबसम्म तिनीहरू सामान्य हुँदैनन्:

• आधार पुनःखालीकरण ज्यामिति र करेन्ट-लुपContainment

• गेट-ड्राइभ लूप क्षेत्र र युग्मन मार्गहरू

• स्नब्बर चयन र ड्याम्पिंग रणनीति

• स्थिती, ढाल र छनोट मार्फत EMI समावेशीकरण

श्रेणी D प्रदर्शन अनियोजित RF व्यवहारलाई नियन्त्रण गर्ने र भविष्यवाणी गर्न सक्ने अडियो-ब्यान लीनियरिटीलाई कायम राख्ने कहानी हो। जब यो राम्रोसँग जान्छ, यो निराहार जस्तो सुनिन्छ; जब यो खराब जान्छ, यो त्यस्तो कठोर हुन सक्छ जुन शुद्ध अडियो-मानक उपकरणहरूको साथमा बिग्रेको छ।

श्रेणी T

श्रेणी T लाई स्विचिङ आउटपुट चरणमा थपिएको नियन्त्रण रणनीति रूपमा सबैभन्दा उपयोगी रूपमा बुझ्न सकिन्छ भन्ने कुरा विशेष रूपमा भिन्न शक्ति चरण भौतिकीको रूपमा हो। लचकशील समय र स्प्रेड-स्केप्टर जस्ता दृष्टिकोणहरूमा जोड दिइएको छ जुन सम्बद्ध स्विचिङ ऊर्जा पुनर्वितरित गर्न EMI चुलाहरू घटाउँछ। जबकि शब्दसँग ब्रान्डिङ इतिहास छ, धेरै आधारभूत विचारहरू आधुनिक कम-शोर स्विचिङ अडियो डिजाईनहरूमा व्यापक रूपमा देखिन्छन्।

वास्तविक उत्पादन विकासमा, जब एम्प्लिफायरले उच्च-संवेदनशील स्पिकरहरू वा संकुचित इनक्लोजरहरूमा शान्त रहनु आवश्यक हुन्छ भने यी नियन्त्रण रणनीतिहरू विशेष रूपमा महत्त्वपूर्ण हुन्छन्। सफा अडियो प्रदर्शन र EMI अनुपालन प्रायः भविष्यवाणी गर्न सकिने स्विचिङ व्यवहार, स्थिर नियंत्रण लूप, र उत्पादन इकाइहरूमा लगातार फिल्टरिंग जस्ता समान तत्वहरूमा निर्भर गर्छन्।

डिजाइन चासोहरू जसलाई बलियो कार्यान्वयनमा एक संयुक्त लक्ष्यका रूपमा व्यवहार गरिन्छमा समावेश गर्दछ:

• मोडुलन रणनीति र स्पेक्ट्रल वितरण

• फिर्ता डिजाइन र लोड/फिल्टर भेरिएशन across लूप स्थिरता

• आउटपुट फिल्टरिंग चयन र सहिष्णुता संवेदनशीलता

• प्रारम्भिक लेआउट निर्णयहरूबाट विद्युत चुम्बकीय सुसंगतता योजना

जब श्रेणी T-शैलीका दृष्टिकोणहरू राम्रोसँग कार्यान्वयन गरिन्छन्, लाभ मार्केटिङ श्रेणीहरूको बारेमा कम हुन्छ र यसका सट्टा स्पीकरहरू, इनक्लोजरहरू, र नियामक परीक्षण सेटअपहरूमा ठूला तरिकाले रहस्यमय र पुनरावृत्त सूचक हो।

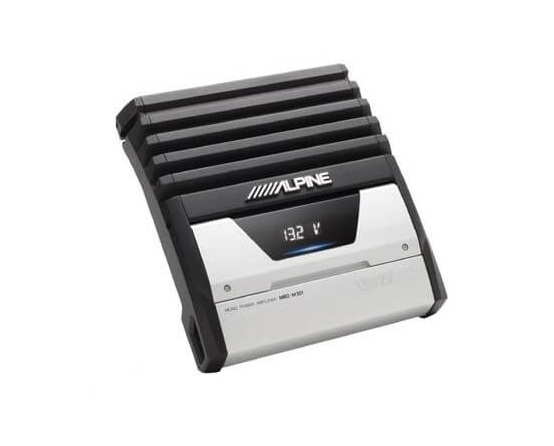

पावर एम्प्लिफायर निर्माण ब्लकहरू

एक शक्ति एम्प्लिफायर जुन पाठ्यपुस्तक बाहिर बाँच्न सक्छ, लगभग कहिल्यै सबै कुराहरू गर्ने कुनै एक सर्किट हुँदैन। यो लम्बाइमा विभिन्न चरणहरूको समन्वय जस्तो व्यवहार गर्दछ, र प्रत्येक चरण चुपचाप कुनै न कुनै सीमामा रक्षा गर्दछ जुन वास्तविक प्रयोगमा चाँडै वा ढिलो देखा पर्न सक्छ: इनपुटले हिस र हंम उठाउँछ, मध्य चरणहरू भोल्टेज स्विंगमा समाप्त हुन्छ, आउटपुट चरण भारी करेन्ट तनाव भोग्छ, गर्मी बिस्तारै सञ्चालन बिन्दु स्थानान्तरण गर्छ, र लोड सफा रेजिटर जस्तो देखिन सक्दैन। दीर्घकालीन विश्वास कमाउने डिजाइनले यी ब्लकहरूलाई एक प्रणालीको रूपमा व्यवहार गर्छन्, किनकि चकित गर्ने तत्वहरू अन्तरक्रिया, स्थिरता सीमाहरू, ग्राउन्डिङ निर्णयहरू, थर्मल ड्रिफ्ट, र आपूर्ति गतिशीलताबाट आउँदछन्, हेडलाइन गेन आंकडाबाट होइन।

इनपुट चरण / प्रीएम्प्लिफायर

इनपुट चरणले सबै चीजहरूको लागि धुन सेट गर्दछ। यसले स्रोतले एम्प्लिफायरलाई कसरी देख्छ, सन्दर्भ व्यवहार स्थापना गर्दछ, र कुनै ठूलो सिग्नलको शक्ति संलग्न गरिने धेरै अघि आवाजका लागि अपेक्षाहरू सेट गर्दछ। विभिन्न केबलहरू, सिग्नल स्रोतहरू, र स्थापना अवस्थाहरूमा अनियोजित इनपुट व्यवहारहरू वरीयता दिइन्छ किनभने यसले अन्तरवर्ती हंम र अवांछित आवाज कम गर्न मद्दत गर्दछ।

उच्च इनपुट इम्पेडेन्स र स्रोत सुसंगतता

उच्च इनपुट इम्पेडेन्सले स्रोतमा लोड घटाउँछ र इनपुट क्षयतालाई संग र स्रोत इम्पेडेन्सबीच बृद्धि गर्ने आवृत्ति-प्रतिक्रिया परिवर्तनहरूबाट जोगिन्छ। व्यवहारमा टेठ समस्याहरू लामो अन्तरसंयोग, निष्क्रिय भोल्युम नियन्त्रणहरू, या असाधारण रूपमा उच्च-इम्पेडेन्स स्रोतहरूमा देखा पर्दछन्; ती अवस्थामा, एक सु-व्यवस्थित इनपुट बफरले प्रदर्शनलाई केबल-लम्बाई प्रयोगको रूपमा बदलेर राख्दछ। जब इनपुट सहिष्णु हुन्छ, समस्या समाधान गर्न शान्त हुँदछ: यस केबलसँग मात्र यो हुन्छ भन्ने क्षणहरू कम हुन्छन्, र बेंचबाट र्याकमा सिस्टम सार्दा चकित गर्ने कम हुन्छ।

गेन/भोल्युम संरचना र हेडरूम व्यवस्थापन

संतुलित गेन संरचनाले प्रारम्भिक चरणहरुलाई क्लिप गर्नबाट रोकेर सामान्य इनपुट स्तरमा पूर्ण आउटपुटलाई अनुमति दिन्छ। अत्यधिक गेनले शोर बढाउन सक्छ र भोल्युम समायोजनलाई धेरै संवेदनशील बनाउन सक्छ, जबकि अपर्याप्त गेनले माथिल्लो प्रविधिलाई ओभरलोड गर्न सक्छ र कडा आवाज उत्पादन गर्न सक्छ। धेरै डिजाइनहरूले सामान्य सुन्ने स्तरहरूलाई भोल्युम नियन्त्रणको दायराको बीचमा राख्ने गर्दछन् जबकि छोटो अडियो पीकहरूका लागि अतिरिक्त मार्जिन कायम राख्छ।

ग्राउन्डिङ, ढाल, र कम-ध्वनि उपकरण चयन

आवाज प्रदर्शन प्रायः वर्तमानका पथ र सन्दर्भको अखण्डताद्वारा निर्णय गरिन्छ, फाँसी स्किमेटिक ब्लकहरू भन्दा बढी। स्टार-ग्राउँड अवधारणाहरू, छोटा र चेतनापूर्वक पुनः फर्कने पथ, ध्यानपूर्वक चयन गरिएका चेसिस कनेक्शनहरू, र अनुशासित शिल्डिङले प्रायः क्रमिक तत्व बदलहरूको भन्दा राम्रो प्रदर्शन गर्दछ। कम-आवाज इनपुट यन्त्रहरूले मद्दत गर्न सक्छन्, तर तिनीहरूले ग्राउन लूपलाई रद्द गर्दैनन् वा स्विचिङ वर्तमानहरूसँगै राउट गरिएको उच्च-इम्पिडेन्स नोडलाई माफी दिदैनन्। वास्तविक समस्याको समाधानमा देखिएको एक नमूना भनेको चुप चुप बस्ने ती हुन्छ जहाँ फिर्ताको वर्तमानलाई सुरुवातदेखि नै जानाजानी निर्देश गरिएको थियो, पहिलो हुम उजुरीपछि पत्ता लगाइएको थिएन।

ड्राइभर / भोल्टेज प्रवर्धक चरण (VAS)

यो चरणमा अधिकतर भोल्टेज लाभ र भोल्टेज स्विंग विकास गरिन्छ, र यसले आउटपुट यन्त्रको क्यापेसिटेन्सहरू चार्ज र डिस्चार्ज गर्न प्रयोग हुने गतिशील वर्तमान पनि प्रदान गर्दछ। जब एक प्रवर्धक विभिन्न स्पिकरहरू, केबल लम्बाइहरू, र तापमानहरूमा भविष्यवाणी गर्न सकिन्छ भने, VAS / ड्राइभर विकल्पहरू प्रायः कारणको हिस्सा हुन्छन्। जब अस्थिर व्यवहार प्रकट हुन्छ, यो खण्ड प्रायः जाँच गरिन्छ किनकि स-साना समस्याहरू सम्पूर्ण फिर्ता लूपलाई असर गर्न सक्छन्।

रेखीय व्यवहारसँग भोल्टेज स्विंग उत्पादन गर्दै

VAS ले आपूर्तिका रेलहरू नजिक स्विंग गर्न आवश्यक छ बिना गैर-रेखीय क्षेत्रहरूमा फस्न जसले फिर्ता व्यवहारलाई भविष्यवाणी गर्न गाह्रो बनाउँछ। यो चरणलाई अक्सर भिन्न सिग्नल स्तरहरूमा ट्रान्सकन्डक्टन्स र लाभलाई स्थिर राख्न पूर्वाग्रही गरिन्छ किनकि स-साना गैर-रेखात्मकताहरू पछि फिर्ता लूप व्यवहार मार्फत विकृति बढाउन सक्छ। व्यवहारमा, VAS जुन ठूलो स्विंगमा संयमित रहन्छ, त्यसले प्रायः एक प्रवर्धकमा अनुवाद गर्दछ जुन धक्का दिइँदा कम तनाव अनुभव गर्दछ, यद्यपि बेन्चका नम्बरहरू पहिले देखि नै सम्मानजनक छन्।

प्रवर्धक भित्र कैपेसिटिव लोडहरू चलाउँदै

उच्च फ्रिक्वेन्सीमा, आउटपुट BJTs वा MOSFETs एक अत्यधिक कैपेसिटिव लोड प्रस्तुत गर्छन्। यदि VAS ले चाँडो वर्तमानको स्रोत र सिंक गर्न सक्दैन भने, अस्थायी विकृति वृद्धि हुन्छ र स्थिरता मापन संकुचन हुन्छ जसले केवल छिटो धारहरू वा प्रतिक्रियाशील अवस्थाहरूको समयमा देखिन सक्छ। यही कारण हो कि धेरै robust डिज़ाइनहरू VAS / ड्राइभरमा स्पष्ट कागज आधारित गणनाले सुझाव गरेको भन्दा बढी स्थायी वर्तमान चलाउँछन्: यसले सफा संक्रमण, अधिक भविष्यवाणी गरिन सक्ने चरण व्यवहार, र आउटपुट चरण कडा काम गर्दा कम नाटक उत्पादन गर्न झुकाव गर्दछ।

मुआवजा र आवृत्ति आकार

यो चरणमा लूप व्यवहारलाई मुआवजा विकल्पहरूको प्रयोग गरेर आकार दिन्छ जुन अनियन्त्रित अवस्थाहरूमा नियन्त्रण गरिएको चरण मार्जिनको लागि ब्यान्डविड्थलाई व्यापार गर्छ। लक्ष्य सामान्यतया एउटा ब्यान्डविड्थ हो जुन राम्रोसँग व्यवहारमा रहन्छ, न कि अलगमा प्रभावशाली देखिने स्पेक शीटको संख्या। अनुभवले देखाउँछ कि एक प्रवर्धकले प्रतिरोधक लोडहरूसँग राम्रो प्रदर्शन गर्न सक्छ तर लामो स्पिकर केबलहरू वा प्रतिक्रियाशील स्पिकरहरूसँग अस्थिर हुन सक्छ। यथार्थवादी लोड र वायरिङसँग मुआवजा परीक्षण गर्नेले ढिलो-चरण स्थिरता समस्याहरूलाई रोक्न मद्दत गर्दछ।

क्यासकोड र चरण पृथक्करण

क्यासकोडिङले मिलर प्रभावहरू कम गर्न र यन्त्रको भोल्टेजलाई अधिक स्थिर राख्न सक्छ, जसले प्रायः रेखीयता सुधार गर्छ र प्रमुख पोललाई व्यवस्थापन गर्न सजिलो बनाउँछ। यो विशेष गरी उच्च रेल भोल्टेजहरूको साथमा आकर्षक हुन्छ, वा जब डिज़ाइनले यन्त्र प्रतिस्थापन र तापमानको स्विंगहरूमा सुसंगत व्यवहार राख्नुपर्छ। उत्पादन डिज़ाइनमा क्यासकोडहरू प्रायः लोभ्याइन्छ किनकि यसले संवेदनशील ट्यूनिङ समायोजन बिना ट्रान्जिस्टोर-बाट-ट्रान्जिस्टोर भिन्नता कम गर्छ।

आउटपुट / पावर चरण

आउटपुट चरण भनेको जहाँ प्रवर्धकले गंदा संसारसँग भेट्छ: जटिल स्पिकर इम्पेडेन्सहरू, निश्चित फ्रिक्वेन्सीमा अचानक इम्पेडेन्स डिपहरू, आकस्मिक सर्ट्स, र अनुमति नखास्ने अस्थायीहरू। राम्रो आउटपुट चरणहरू वास्तविक लोडहरूबाट नबाधित महसुस गर्न झुकाव राख्छन्, र त्यस्तो शान्त व्यवहार प्रायोजकहरूको सीमाहरूमा नायक कार्यको सट्टा संवेदनशील तनाव व्यवस्थापनको परिणामस्वरूप आउँछ।

उच्च वर्तमान वितरणका लागि टोपोलोजीहरू

साधारण आउटपुट कार्यान्वयनहरूमा पूरक इमिटर फलोवर्स (BJTs) र स्रोत फलोवर्स (MOSFETs) समावेश छन्। टोपोलोजी चयन प्रायः यसमा आउँछ कि डिज़ाइनले भ्यास गर्ने व्यवहार, तापीय प्रवृत्तिहरू, र वास्तविक वर्तमानमा यन्त्र तनावलाई कसरी सम्हाल्छ, कुन विकल्प हालका फैशनेबल छ भने होइन। स्थिर सञ्चालन तत्त्वहरू प्रायः मन पराइन्छ किनकि तिनीहरूले तापमानको परिवर्तन, भेन्टिलेसन अवस्थाहरू, र विभिन्न स्पिकर लोडहरूमा विश्वसनीय प्रदर्शन कायम राख्छन्।

समानान्तर यन्त्रहरू र वर्तमान साझेदारी

उच्च-शक्ति डिज़ाइनहरूले प्रायः धेरै आउटपुट यन्त्रहरूलाई समानान्तर गर्दै नष्ट देखिने गतिलाई फैलाउन र प्रति-यन्त्र तनाव घटाउनको लागि। बिस्किट प्रतिरोधहरू (इमिटर / स्रोत प्रतिरोधहरू) हालार्नलाई प्रोत्साहित गर्छन् र एक यन्त्रको तताउने जाँदा वर्तमानको प्रभुत्वे अटाउने जोखिमलाई घटाउँछन्। वास्तविक निर्माणमा, यी प्रतिरोधहरूले समस्या व्यवहारलाई मम्पन गर्न सजिलो बनाउँछन्, जुन एक पुनः प्राप्त गर्न सकिने ओभरलोडलाई बहिस्कृत विफलताको बिचमा छुट्याउन सक्छ जुन एक पटकमा धेरै भागहरूलाई निष्क्रिय गर्छ।

बायस नियन्त्रण, क्रसओभर विकृति, र तापीय ट्र्याकिङ

वर्ग AB चरणहरूमा पूर्वाग्रहमा निर्भर गर्दछ जुन क्रसओभर विकृति कम राख्नका लागि पर्याप्त स्थिर रहन्छ तापनैमा तातो हुनुमा नड्रिफ्ट गर्दै। तापमान-समायोजित पूर्वाग्रह सर्किट र भौतिक स्थान, तापीय युग्मनलाई हीटसिंकमा वा नियन्त्रण गरिएका यन्त्रहरूमा पनि महत्त्वपूर्ण हुन्छ, प्रायः स्केमाटिक आफैं जंटा महत्त्वपूर्ण हुन्छ। मैदानमा एक सामान्य गुनासो भनेको ताप पछि पूर्वाग्रह परिवर्तन हो; जुन डिजाइनहरु "समर्पित" महसुस गर्छन् तिनीहरूले तापीय मार्गलाई इन्जिनियर गरिनुपर्ने कुरा मान्नका लागि मात्र होइन, व्यावहारिक रूपमा डिजाइन गर्छन्।

सुरक्षा: वर्तमान सीमित गर्ने, SOA सुरक्षा, र दोष ह्यान्डलिङ

छोटो, कम-प्रतिरोध डिप्स, र प्रतिक्रियाशील धाराहरूले यन्त्रहरूलाई तिनीहरूको सुरक्षित सञ्चालन क्षेत्रमा (SOA) धकेल्न सक्छ। व्यावहारिक अम्पलीफायरहरूले सामान्यतया गर्दा सीमित गर्दै, SOA-सचेत सुरक्षा र कहिलेकाहीं फोल्डब्याक व्यवहार थप्दछन् ताकि निरन्तर दुरुपयोगको क्रममा तनाव सीमित रहोस्। अधिक परिष्कृत कार्यान्वयनले वैध संगीत चोटीहरूको बेला बाहिर राख्न प्रयास गर्छ, जबकि अनियोजित रूपमा भार निरन्तर रहने बेला स्पष्ट रूपमा प्रतिक्रिया दिन्छ। धेरै टोलीहरूले गाह्रो तरिकामा बुझ्ने यथार्थता भनेको परीक्षणमा "कुनै सक्रिय हुँदैन" भन्ने सुरक्षा सर्किटले वास्तविक दोष सेटअपमा कहिल्यै व्यायाम नगर्न सक्छ।

पावर सप्लाई (ऊर्जा भण्डारण, चोटीDemand, र रेल व्यवहार)

सप्लाई केवल DC प्रदायक मात्र होइन; यो रेल मोड्युलेशन, ग्राउन्ड धाराहरू, र तात्कालिक प्रतिक्रिया मार्फत संकेत वातावरणको भाग बनिन्छ। जब एक मजबूत अम्पलीफायरलाई एक सप्लाईसँग युति गरिन्छ जुन यसका समुचित व्यवहार राख्न सक्दैन, त्यसको परिणाम चोटीहरूमा तनावपूर्ण चरित्र र विकृति यन्त्रहरू हुन्छन् जुन स्थिर-स्थिति परीक्षणहरूसँग पहिचान गर्न गाह्रो हुन्छ। पावर सप्लाईको व्यवहार प्रायः संकेत मार्ग जस्तै सावधानीपूर्वक अनुगमन गरिन्छ ताकि विभिन्न मेनस स्थितिहरूमा स्थायी प्रदर्शन कायम गर्न सकियोस्।

ट्रान्सफार्मर/SMPS क्षमता र चोटी शक्ति वितरण

सप्लाई रेखीय (ट्रान्सफार्मर + rectifier) वा SMPS-आधारित हो भने पनि, यसले अत्यधिक धक्का बिना उच्च धाराको छोटो विस्फोट सहन गर्नुपर्छ वा नाजुक सुरक्षा ट्रिपको बिना। धेरै डिजाइनहरू चोटीको मांगको वरिपरि आकारमा हुन्छन्, किनभने संगीत र वास्तविक कार्यक्रम विषयवस्तुहरू प्रायः निरन्तर साइन तरंगहरूको जस्तै व्यवहार गर्दैनन्। बेंच काम र सुनेको सत्रले प्रायः देखाउँछन् कि तात्कालिक समयमा रेलको कडाइले महसुस भएको सजिलोमा नाममात्रको वॉटेजका दाविहरू भन्दा बढी प्रभाव पार्छ।

रेजर्भoir क्यापेसिटेन्स, रिप्ले नियन्त्रण, र ग्राउन्ड फर्काइ

बल्क क्यापेसिटेन्सले रिप्ले घटाउँछ र चोटीहरूका लागि स्थानिय ऊर्जा प्रदान गर्दछ, तर भौतिक स्थान र फर्काइको मार्गले त्यो ऊर्जा सफा रूपमा पुग्छ कि हुँदैन। उच्च-धारका चार्जिङ पुलेल र स्पीकर फर्काएको धाराले इनपुट चरणले प्रयोग गरिएका संवेदनशील सन्दर्भ मार्गको उतै सँगै साझा गर्न हुन्न। धेरै हुम र ब。）

रेल साग, विनियमन रणनीति, र तापीय परिणाम

रेल सागले उपलब्ध हेडरूमलाई असर पार्छ र कहिलेकाहीं पूर्वाग्रह बिन्दुको स्रोत परिवर्तन गर्दछ, कहिलेकाहीं लोडमा विकृति व्यवहार परिवर्तन गर्ने तरिकामा। केही डिजाइनहरूले हल्का सागलाई नरम सीमित गर्ने रूपमा स्वीकृत गर्दछन्, जबकि अन्यहरूले निरन्तर गतिशीलताका लागि कडाइको विनियोजन गर्छन्। व्यावहारिक प्राथमिकता भनेको साग जुन सुसंगत र अनुमान गर्न सजिलो हुन्छ, किनभने यसले तापीय व्यवहार र प्रदर्शन भिन्नताहरूलाई बदलिँदो मेनस भोल्टेज र परिवेश तापमानमा अधिक व्यवस्थापनयोग्य बनाउँछ।

नियन्त्रण, अनुगमन, र प्रणाली-स्तरको विश्वसनीयता विशेषताहरू

जस्तै-जस्तै आउटपुट शक्ति बढ्छ, सुरक्षा र समर्थन सर्किटहरूले प्रणालीको विश्वसनीयता तपाईंका लागि अधिक महत्त्वपूर्ण हुन्छ। यी सर्किटले स्पिकरहरूको सुरक्षा गर्न, अम्पलीफायरको क्षति घटाउन, र कठिन सेवासम्बन्धी समस्याहरूलाई कम गर्न मद्दत गर्दछ। स्थिर सुरक्षा विशेषताहरूले दीर्घकालीन सञ्चालनको क्रममा अप्रत्याशित विफलताहरूलाई पनि कम गर्न मद्दत गर्दछ।

स्पीकर सुरक्षा

आउटपुट रिलेस वा ठोस-राज्य डिस्कनेक्टहरूले DC दोषहरू, सुरु/बन्द गर्ने तात्कालिकता, र केहि विफलता मोडहरूमा उजागर गर्न कम गर्दछ। समय निर्धारण विकल्पहरू, सम्पर्क व्यवहार (रिलेसका लागि), र दोष-पत्ता लगाउने थ्रेसहोल्डहरूले साँचो प्रयोगमा सुरक्षा कस्तो व्यवहार गर्छ भन्ने कुरामा प्रभाव पार्छ। धेरै स्पीकरको विफलता असामान्य घटनाहरू, शक्ति चक्रन, अव्यवस्थित तारहरू, वा एकल यन्त्र अचानक विफल हुनेको परिणामका कारण हुन्छ, त्यसैले छिटो र विश्वसनीय डिस्कनेक्ट व्यवहारले एक पटकको विपत्तिहरूलाई कम गर्नको लागि झुकाव गर्छ।

तापमान अनुभव गर्ने, पूर्वाग्रह समायोजन गर्ने, र बन्द गर्ने

थर्मिस्टरहरू, तापमान सेनर्स, र Vbe-multiplier योजनाहरूले तापमान ट्र्याक गर्न र तापीय runawayको सम्भव भएर कम गर्न मद्दत गर्दछ। तापीय बन्दले विनाशकारी परिणामहरू रोक्न सक्छ जब हावाप्रवाह अवरुद्ध हुन्छ वा परिवेश तापमान अपेक्षाहरूको भन्दा माथि चढ्दछ। संवेदकको स्थान मुख्य महत्त्व राख्दछ जसले मानिसहरू प्रारम्भमा चाहन्छन्: गलत तापीय नोड मापन गर्दा एक आरामदायक पढाइ सिर्जना गर्न सक्छ जबकि वास्तविक हॉटस्पट चढिरहन्छ।

वर्ग D-विशिष्ट ब्लकहरू

कक्षा D एम्पलीफायरहरूले स्विचिंग व्यवहारको साथमा ल्याउँछन्, त्यसैले डिजाइन हाइब्रिड सिग्नल RF काम जस्तो महसुस गर्न थाल्दछ यद्यपि लक्ष्य अडियो हो। यहाँ सफलतालाई प्रायः विद्युतीय व्यवहारको बारेमा यथार्थवादी हुनमा पाइन्छ, सुरुमा, पहिलो EMI परीक्षण पछि यसलाई प्यास्टर गर्न आशा गर्ने सट्टा।

आउटलट LC फिल्टर र लोड अन्तरक्रिया

आउटलट LC फिल्टरले PWM वेभफर्मबाट अडियो पुनःनिर्माण गर्छ र स्पिकर इम्पेड्यान्स भिन्नताको बीचमा स्थिर रहनु पर्छ। कम्पोनेन्ट सहिष्णुता, संतृप्ति विशेषताहरू, र शक्ति-स्तर निर्भरता सबै प्रदर्शनको किनारमा देखिन्छ। व्यावहारिक कार्यप्रवाह भनेको अनफ्रेन्डली लोडको वरिपरि डिजाइन गर्नु र त्यसपछि वास्तविक केबल र स्पिकर प्रयोग गरेर प्रमाणित गर्नु हो, किनकि उच्च आवृत्तिमा फिल्टर र वायरिङले आफ्नो व्यक्तित्वसँग युग्मित प्रणालीको रूपमा व्यवहार गर्छ।

EMI नियन्त्रण: लेआउट, शिल्डिंग, किनारा दर, र अनुपालन

EMI नियन्त्रणले लेआउट अनुशासनबाट गहिरो प्रभाव पाउँछ: लूप क्षेत्र घटाउने, उच्च di/dt मार्गहरूको व्यवस्थापन गर्दै, र स्विचिङ ऊर्जा कम आक्रामक बनाउन उठाउने/गिराउने समयमा आकार दिन। स्प्रेड-स्पेक्ट्रम मोड्युलेशन र स्नब्बर्स उपयोगी उपकरण हुन सक्छ, तर ती प्रायः ठूला, राम्रोसँग अव्यवस्थित स्विचिङ लूपका लागि क्षतिपूर्ति गर्दैनन्। अनुपालनलाई सजिलै पार गर्ने टोलीहरूबाट एक आवर्ती अवलोकन भनेको राउटिङ पहिलो प्लेसमेन्ट निर्णयबाट RF कामको रूपमा व्यवहार गरिएको छ, यसको अन्त्यमा "सफा" गरिनुको सट्टा।

पावर एम्प्लीफायरमा निपट्ने एक उत्पादनशील तरिका भनेको स्थिरता, वर्तमान राउटिङ र तापीय व्यवहारलाई प्रारम्भमा सुल्झाउनु हो, स-साना विकृतिहरूको कमीको पछाडि ऊर्जा खर्च गर्नु भन्दा पहिले। ती व्यवहारहरू हल भइसकेपछि, उच्च लूप गेन, यन्त्र उन्नयन, र परिष्कृत क्षतिपूर्ति प्रायः विभिन्न स्पिकर र वायरिङमा अखण्ड रूपमा लाभमा अनुवादित हुन्छ। त्यो आधारविहीन हुँदा, राम्रो भागहरूले नयाँ असफलताको तरिकाहरू उजागर गर्न सक्छ, विशेष रूपमा प्रतिक्रियाशील लोड र अप्रत्यक्ष वास्तविक संसारको केबलिङका साथ, र त्यो परिणाम त्यस्तो छ कि पहिलो क्षेत्रका रिपोर्टहरू आइपुगेपछि सन्तोषजनक हुँदैन।

प्रमुख प्रदर्शन सूचकांकहरू

प्राविधिक विनिर्देशहरू

एम्प्लीफायरका विनिर्देशहरू पुनहराइयोग्य परीक्षण अवस्थासँग र सर्किटको भौतिक सिमाना सँग जडान गर्दा विश्वास गर्न सजिलो बन्न जान्छ। जब म एक डाटाशीट पढ्छु, म थप आत्मविश्वास महसुस गर्छु जब रेटेड पावर एक परिभाषित लोडमा निरन्तर RMS पावरको रूपमा उल्लेख गरिएको छ, परीक्षण सीमाहरू जसले व्याख्याका लागि स्थान छोड्दैन। ती अवस्थाबिना, मापन भनेको अझै सही हुनसक्छ, तर यो वास्तविक-विश्व अपरेशनका लागि कम उपयोगी हुन्छ।

RMS पावर रिपोर्टिङ प्रायः प्रष्टताका साथ मापन सेटअपका साथ स्पष्ट रूपमा भनिएको हुँदा सबैभन्दा व्याख्यायित हुने गर्छ। एक रेटिङ जुन सामान्य देखिन्छ तर केहि मिनेटका लागि स्थिर रहन्छ प्रायः कसरी मान्छेहरूले वास्तवमा सुन्छन् भन्ने कुरा सँग राम्रोसँग मेल खानेछ, विशेष रूपमा जब कोठा तातो हुन्छ, संगीत घनिष्ठ हुन्छ, र सत्र चाँडै डेमो भन्दा लामो चल्छ। यसको विपरीत, संगीत पावर वा छोटो बर्स्ट रेटिङहरू प्रभावशाली देखिन सक्छ जबकि पावर आपूर्ति भोल्टेज ड्रप र चासिसको आन्तरिक तापको दीर्घकालीन प्रभावहरूबाट बच्न सक्छ।

RMS पावर परीक्षणका अवस्था जुन रेटिङलाई साम्य पार्ने बनाउन सक्छन्:

• लोड इम्पेडेन्स (जस्तै, 8 Ω, 4 Ω)

• ब्यान्डविधी (जस्तै, 20 Hz–20 kHz)

• रेटिङमा विकृति सीमा (जस्तै, 0.1% THD)

• च्यानल ड्राइभ अवस्था (जस्तै, स्टेरियो युनिटका लागि दुवै च्यानल ड्राइभ गरिएका)

कुल हार्मोनिक विकृति (THD) एक मुर्ख उपकरण हो, तर यसले सन्दर्भमा पढ्दा वास्तविक दृष्टिकोण दिन्छ। 1 kHz मा एक धेरै कम THD अंकले प्रायः बलियो लूप गेन र राम्रो रेखीयता देखाउँछ, तर म THD कसरी सर्दैछ, जब आवृत्ति बढ्छ, जब आउटलट स्तर रेंजको माथि पुग्छ, र जब लोड कम मित्रवत बनर्छ भन्ने कुरामा हेर्न फाइदा देख्छु। ती परिवर्तनहरू प्रायः एक एम्प्लीफायरको व्यक्तित्व देखिन्छ, बजार भाषामा होइन, तर एक इन्जिनियरिङ व्यवहारमा जसलाई तपाईंले भविष्यवाणी गर्न सक्नुहुन्छ।

वास्तविक मापनहरूमा THD बढाउने सामान्य कारणहरू:

• उच्च-आवृत्ति THD वृद्धि जसले सीमित खुला-लूप ब्यान्डविधिलाई संकेत गर्दछ

• स्थिरता सँग गति व्यापार गर्ने क्षतिपूर्ति का विकल्पहरू

• आउटपुट-चरण गैर-रेखीयता जस्तो यन्त्रहरूले वर्तमान हस्तान्तरण गर्दा

• उच्च-क्रम कम्पोनेन्टहरूले प्रभुत्व गरेको विकृति स्पेक्ट्रा, जुन धकेल्दा तेज लाग्न सक्छ

स्ल्यू दरले आउटपुट भोल्टेज कति चाँडो परिवर्तन गर्न सक्छ भन्ने छत सेट गर्दछ, र त्यो छत प्रायः ट्रान्जियेन्टहरूमा स्पष्ट रूपमा देखिन्छ। जब स्ल्यू दर सम्पूर्ण हुन्छ, सुनेको परिणाम सधैं हल्का नरम हुँदैन; यसले श्रव्य ब्यान्डमा बग्ने ट्रान्जियेन्ट इन्टरमोड्युलन उत्पादन गराउँछ। त्यो असंगतता, स्थिर स्वरमा सफा मापन गर्ने तर जटिल भागहरूमा घनिभूत सुनिने, श्रुतालुहरूको निराशा हुनसक्छ किनकि यो असंगत महसुस हुन्छ: एम्प्लीफायर ठीक जस्तो देखिन्छ जबसम्म संगीत व्यस्त हुँदैन।

डिजाइनका कारकहरू जसले सामान्यतया स्ल्यू-रेट हेडरूमलाई प्रभावित गर्छन्:

• इनपुट-चरणको वर्तमान क्षमता

• क्षतिपूर्ति क्यापेसिटरका मानहरू

• स्पिकर र केबलबाट प्रभावकारी क्षति लोड

यसको बारेमा सोच्नको लागि व्यावहारिक तरिका भनेको तीव्र, उच्च स्तरका ट्रान्जेन्टहरूसँगको प्रव amplifier को व्यवहारमा हेर्नु हो, जसलाई कठिन स्पिकरमा लगाइएको हुन्छ। पर्याप्त हेडरूम भएको युनिटहरूले बखान नगरी यथार्थता कायम राख्न सक्छ, किनकि तिनीहरूलाई पुनःप्राप्ति व्यवहारमा धकेलिँदैन।

ड्याम्पिङ फ्याक्टर आउटपुट इम्पेडेन्ससँग निकट रूपमा सम्बन्धित छ र प्रतिक्रियाशील स्पिकर लोड र वूफर ब्याक-ईएमएफसँग सबैभन्दा महत्त्वपूर्ण हुन्छ। कम आउटपुट इम्पेडेन्सले स्पिकर नियन्त्रण सुधार्न सक्छ, तर स्पिकर टर्मिनलमा वास्तविक ड्याम्पिङ फ्याक्टर पनि केबल, कनेक्टर, र अन्य बाह्य कारकहरूद्वारा प्रभावित हुन्छ। त्यसैले धेरै उच्च ड्याम्पिङ-फ्याक्टर रेटिङहरूले वास्तविक सञ्चालनस्थितिहरूलाई पूर्ण रूपले प्रतिनिधित्व नगर्न सक्छ।

प्रणालीका तत्त्वहरू जुन सामान्यतया चालकमा वास्तविक ड्याम्पिङलाई सीमित गर्छन्:

• स्पिकर केबल प्रतिरोध

• कनेक्टर/सम्पर्क क्षति

• क्रसओभर इंडक्टर्स र श्रृंखला तत्त्वहरू

• समयसँगै सम्पर्क अक्सिडेशन

त्यसैले ड्याम्पिङ फ्याक्टरलाई गर्व गर्ने सङ्ख्याको रूपमा हेरिरहनुको सट्टा, यो एक स्थायीत्व संकेतको रूपमा पढिन्छ: जब वायरिङ, कनेक्टर, र प्लेसमेन्ट सामान्य घर प्रणाली जस्तो देखिन्छ त सफलतापूर्वक बास आर्टिकुलेसन र टोन्सल ब्यालेन्सलाई amplifier ले राख्छ कि हुँदैन।

लोड-इम्पेडेन्स क्षमता एक स्पष्ट तनाव जाँच हो किनकि यसले प्रत्येक उपप्रणालीलाई एकपटक सहयोग गर्न मजबूर गर्छ। ४ ओम र २ ओम लोडहरूमा सञ्चालन गर्नापन गरिएको लोडमा, र तीव्र फेज कोणहरूको साथमा प्रतिक्रियाशील लोडहरूमा निर्भर गर्छ, छिद्रण उपकरणहरूको व्यवस्थापन कस्तो गरिन्छ, वर्तमान सीमित गर्ने कार्यान्वयन कस्तो छ, तापीय व्यवहार कस्तो ट्र्याक गरिन्छ, र मागमा शक्ति आपूर्ति कत्तिको कडा रहन्छ। मुख्य चासो केवल यो होइन कि amplifier सञ्चालन गर्छ, तर के स्थिर र रेखीय प्रदर्शन सञ्चालन सीमा नजिक बिना कम्पन, क्लिपिङ, वा तापीय थ्रोटलिङले अडियोलाई प्रभावित नगरी कायम रहन्छ।

उपप्रणालिहरू जुन सामान्यतया कठिन-लोड व्यवहार निर्धारण गर्छन्:

• आउटपुट उपकरण चयन र सुरक्षित सञ्चालन क्षेत्र व्यवस्थापन

• वर्तमान-सीमित रणनीति (यसले कसरि संलग्न हुन्छ र कति छिटो)

• sustained current draw अन्तर्गत शक्ति-सरूपको कठोरता

• तापीय ट्र्याकिङ र गर्मी-नस्निंगको प्रभावशीलता

वास्तविक प्रयोगमा, मैले एउटा ढाँचा देखेको छु: आक्रमक सुरक्षा भएका डिजाइनहरू पहिलो हिटमा प्रभावशाली भएको अनुभव गर्न सक्छ, त्यसपछि सुरक्षा भित्र पर्दा ट्याल डाइनामिक सामग्रीमा अनिश्चित बन्न सक्छ। शान्त तापीय ट्र्याकिङ र अधिक सुस्त current ह्यान्डलिङ भएका डिजाइनहरू प्रायः कम नाटकीय तर लगातार देखिन्छन्, जुन लामो समयदेखि सुनियरहरूको वर्णनसँग मेल खान्छ जसले यसलाई जीवनमा सहज बनाउँछ।

प्रदर्शन मेट्रिक्स

तुलना तब मात्र टिक्छ जब मापन मानकहरू सुसंगत हुन्छन् र जब मेट्रिकले वास्तवमा दोहोरिने सुन्ने परिणाममा मानचित्रित हुन्छ। मैले एक-सङ्ख्याका तुलनाहरूमा सतर्क रहनुको महत्त्व सिकेको छु; तिनीहरू भावनात्मक रूपमा सन्तोषजनक, सफा, सरल, निर्णयात्मक हुन सक्छन्, यद्यपि वास्तविक स्पिकरमा वास्तविक कोठामा amplifier ले कसरी व्यवहार गर्छ भनेर भविष्यवाणी गर्न असफल भइ रहन्छन्।

आरएमएस शक्ति एक आधारको रूपमा राम्रोसँग काम गर्छ किनकि यसले निरन्तर क्षमतालाई दर्शाउँछ। PMPO जस्तो बर्स्ट-शैलीका रेटिङहरूले मुख्य रूपमा यसलाई वर्णन गर्छ कि संक्षिप्त चोटी कति उच्च उठ्न सक्छ जब供應Sag वा सुरक्षा हस्तक्षेप गर्छ। जब amplifier लाई स्पिकरहरूसँग जोड्नुपर्दा, व्यावहारिक प्रश्न यो हो कि यसले वास्तविक ड्युटी चक्रहरूमा सफा वर्तमान प्रदान गर्न सक्छ कि सक्दैन, बिना चुपचाप गतिको संकुचन गरिरहेको। धेरै निराशाजनक "उच्च-वाटेज" मिलानहरू असफल हुँदैनन् किनकि संख्या बनाइएको हो, तर किनभने डिजाइनलाई छोटो शोपीस क्षणहरूका लागि ट्युन गरिएको थियो न कि यथार्थपरक स्तरमा लामो सुनेर सत्रका लागि।

सामान्य कारणहरू "उच्च-वाटेज" जोडहरू अभ्यासमा कमजोर प्रदर्शन गर्न:

• छोटो डेमोको लागि अनुकूलित शक्ति आपूर्ति, निरन्तर तान नभई

• वास्तविक प्रयोगसँग मिल्दो औसतहरूको लागि आकारको गर्मी निस्तेज

• कम इम्पेडेन्स स्विंगमा छिटो सक्रिय हुने वर्तमान सीमित हुने

श्रवण ब्यान्ड भन्दा बाहिरको आवृत्ति प्रतिक्रिया ट्रफीको रूपमा धेरै चासोको विषय होइन। यो वास्तवमा उपयोगी हुन्छ जब यसले श्रवणात्मक चरण परिवर्तनलाई घटाउँछ, संक्षिप्त समयमा समापन गर्दछ, र अडियो ब्यान्डभरि पुनःफीडब्याक व्यवहारलाई भविष्यवाणी गर्न योग्य राख्छ। मैले जाँच गर्ने कुरा केवल समतल अम्बिट्यूड प्रतिक्रिया होइन, तर भार अन्तर्गत स्थिर चरण मार्जिन हो, किनकि त्यो स्थिरता सामान्यतया निरन्तर चित्रण र केवल केही रेकर्डिङको आर्टिफेक्टहरू कम गर्नसँग सम्बन्धित हुन्छ।

गुणहरू जुन प्रायः राम्रो व्यवहार गर्ने वाइड-ब्यान्डविथ डिजाइनहरूलाई भिन्न पार्छन्:

• क्यापेसिटेन्स र इन्डक्टेन्सलाई ड्राइभ गर्दा स्थिर लूप व्यवहार

• वास्तविक स्पिकर वर्तमान माग गर्दा ढह्नु हुँदैन वृद्धि ब्यान्डविथ

• लोड सहिष्णुता जुन सीमित स्थिरताबाट सूक्ष्म उच्च-आवृत्ति आर्टिफेक्टहरूबाट जोगाउँछ

सिग्नल-देखि-ध्वनि अनुपात (SNR)ले पूर्ण उत्पादनको सापेक्षमा एम्प्लिफायर कति शान्त छ भनेर वर्णन गर्दछ, तर यो आंकडा मात्र तब अर्थपूर्ण हुन्छ जब तौल र सन्दर्भ स्तर उल्लेख गरिएको छ। वास्तविक उत्पादनहरूमा 100 dB भन्दा बढी पाउँदा प्रायः शान्त इनपुट चरण भन्दा धेरै कुरा दर्शाउँछ; यसले अनुशासित लाभ संरचना, सफा रेलहरू, सोचीविचार गरिएको ग्राउन्डिङ, र लेआउट विकल्पहरूलाई दर्शाउँछ जुन चुम्बकीय युग्मनलाई कम गर्दछ र संवेदनशील नोडहरूमा स्विचिङ आवाजलाई राख्न मद्दत गर्दछ। यहाँ म प्रायः अलि सतर्क महसुस गर्दछु: विशिष्टता चित्ताकर्षक देखिन सक्छ, तर स्थापन गरिएको प्रणाली अझै पनि हिच्किच्याउदै वा गुनगुनायो यदि लाभ वितरण र ग्राउन्डिङ फोहोर छन् भने।

डिजाइन र एकीकृत प्रभाव जसले वास्तविक विश्वको ध्वनिमा बलियो प्रभाव पार्छ:

• स्रोत, प्रीएम्प, र एम्प्लिफायरAcross लाभ स्टेजिंग

• पावर-रेलको सफाई र नियामक रणनीति

• ग्राउन्डिङ दृष्टिकोण जसले हुम लूपहरूबाट बच्न

• लेआउट अभ्यासहरूले युग्मन र आरएफ प्रवेशलाई कम गर्न

• वर्ग D र मिश्रित डिजिटल/एनालग सेटअपहरूमा स्विचिङ किनारहरूको सामना

बारम्बारको वास्तविक विश्वको पाठ भनेको एक एम्प्लिफायर जो पृथकमा शान्त मापिन्छ यदि केबलिङ र ग्राउन्डिङले लूप धाराहरूलाई आमन्त्रण गर्छ भने पूर्ण प्रणालीमा शोरिलो हुन सक्छ। त्यसैले एक KPI मानसिकता सामान्य तार र सामान्य स्रोत उपकरणहरूको प्रति डिजाइन कति सहिष्णु छ भनेर पहिचान गर्न आन्तरिक आवाजको तल्लो स्तर भन्दा पर जान्छ।

एक थ्रेडले यी मेट्रिकहरूलाई एकसाथ जोड्दछ: KPI हरू वास्तविक चापको अन्तर्गत व्यवहार भविष्यवाणी गर्दा सबैभन्दा धेरै मद्दत गर्दछ, केवल आदर्श परीक्षण ध्वनिहरूको होइन। समयका साथ सन्तोषजनक हुने एम्प्लिफायरहरूले प्राय: मात्र एक हेडलाइन विशिष्टता "जित्न" सक्दैनन्; तिनीहरू ती हुन् जसका मापनहरू आवृत्तिको, उत्पादन स्तरको, तापमानको, र लोडको पारदर्शिता बन्ने गर्दछ र जसको सुरक्षा व्यवहार चप्किनलाई चाँडो परिवर्तन गर्नको लागि प्रणालीलाई झट्का नगरी मृदु रूपमा परिवर्तन गर्दछ। यहीं विशिष्टताहरू बजारको जस्तो अनुभव गर्न रोक्छ र इन्जिनियरिङको प्रमाण जस्तो पढ्न सुरु गर्दछ।

2026 मा पावर एम्प्लिफायर तैनाती

2026 मा, पावर एम्प्लिफायर (PAs) प्राय: एक अलग अन्तिम ब्लकको रूपमा व्यवहार गर्दैन जुन पृथकमा अनुकूलित गर्न सकिन्छ। तिनीहरूले प्रणालीको चित्तबुझ्दोको लागि स्वर सेट गर्दैछन् किनकि दैनिक दक्षता, वास्तविक रेखीयता, थर्मल ड्रिफ्ट, र इकाइहरूलाई क्यालिब्रेट गर्न र सँगै राख्न लाग्ने समय सबै लागत, तालिका दबाब, र क्षेत्र प्रदर्शनमा देखिन्छ। धेरै टोलीहरूले ग्राउन्डमा महसुस गर्ने परिवर्तन भनेको समस्याहरूको सतहमा जताबाट परिवर्तन हुनु हो: PA ले नियन्त्रण गरिएका बञ्चमा विश्वसनीय देखिन सक्छ, त्यसपछि प्याकेज गरिएको, एन्टेना सँग जडान गरिएको, र उत्पादन-जस्तो चाप र भिन्नतामा सञ्चालन गरिएको समयमा असहज किनारका घटनाहरू प्रकट गर्न सक्छ। नतिजाको रूपमा, तैनातीहरूले सामान्यतया PA लाई एन्टेना अन्तरफलक, पावर डेलिभरी, र सफ्टवेयर सुधारसँगै सह-डिजाइन गरिएको तत्वको रूपमा व्यवहार गर्दछन्, जसले यसलाई प्रयोग पूरा गर्नुपर्ने भिन्नता स्वीकार गर्ने योजनाहरू तयार गर्दछन्।

5G/6G पूर्वाधार

आधुनिक 5G र 6G रेडियोहरूले विशाल MIMO प्रणालीहरूमा प्रत्येक एन्टेना तत्वका लागि आरएफ पावर एम्प्लिफायरहरू प्रयोग गर्दछन्। यसले धेरै साना वितरण गरिएका एम्प्लिफायरहरूसँग एक ठूलो पावर एम्प्लिफायरलाई प्रतिस्थापन गर्छ जुन कडाइका साथ थर्मल र नियामक सीमाहरूका मुनि सञ्चालन गर्दछ। उच्च-चोटी मोड्युलेशनको समयमा सफा सिग्नल सञ्चार पनि कायम रहनु पर्छ भने सामान्य सञ्चालन अवस्थाहरूमा शक्ति हानिलाई कम गर्नु पर्छ।

उच्च-PAPR मोड्युलेशन अन्तर्गत रेखीयता

चौडाई पट्टि OFDM प्रायः उच्च चोटी-देखि-औसत पावर अनुपात (PAPR) चलाउँछ। त्यो वास्तविकता PAs लाई ठूलो चोटीहरूलाई बाँच्नको लागि बाध्य पार्दछ, जुन स्पेक्ट्रल रिग्रोथमा परिवर्तन गर्न असफल हुन्छ वा छेउको च्यानल लीक हुनेमा बिग्रन्छ। केटी समूहहरूलाई असहज बनाउने कुरो भनेको अनुपालन एकै sweeping मा कोठाको तापमानमा छैन: प्रदर्शन तापमानको यात्रा, उपकरणको उमेर, र एण्टेना जडान, आवास अन्तरक्रिया, र वातावरणीय गतिविधिलाई प्रभावित गर्ने लोड परिवर्तनहरूमा पूर्वानुमान योग्य रहनुपर्दछ। व्यावसायिक रूपमा, रेखीयता कार्य बहुपरस्थितिको अभ्यासमा परिणत हुन्छ, एकल-नम्बर लक्ष्यको रूपमा।

यथार्थपरक सञ्चालन बिन्दुमा दक्षता

बेस स्टेसन र रेडियोहरू प्राय: निरन्तर चोटी उत्पादनमा नबस्ने गर्दछन्। तिनीहरू लामो बखत समथर गरेर बिताउँछन्, जहाँ धेरै क्लासिक PA डिजाइहरूले चाँडै दक्षता गुमाउँछन्। जस्तै-जस्तै एरेहरू फैलिन्छन्, औसत दक्षताOperational चासोलाई आकार दिन थाल्छ किनकि यसले शीतलन बजेट, ऊर्जा खर्च, र दीर्घकालिक विश्वसनीयता हेडरूमलाई आकार दिन्छ। त्यसैले धेरै तैनाताहरू दक्षता प्रविधिहरूलाई जाँच गर्दछन् कि ती यथार्थपरक तालिका र यातायात ढाँचाहरू मुनि समथर गरिएको क्षेत्रका रूपमा कसरी व्यवहार गर्छन्, यद्यपि यो चोटी संख्याहरू उद्धृत गर्न भन्दा कम चित्ताकर्षक छ।

तैनातीका ढाँचा: व्यापारिक आर्किटेक्चर र व्यापारहरूलाई सन्तुलन गर्न मिक्स गरिन्छ

मुख्यधारा पूर्वाधार डिजाइनहरूले सामान्यतया PA आर्किटेक्चरको छनोटलाई सफ्टवेयर-आधारित सुधारसँग मिलाउँछन् ताकि रेखीयता र दक्षता एकअर्कासँग सहअस्तित्व गर्न सकून् न कि उत्पादनलाई क्यालिब्रेशन म्याराथनमा परिणत गरिदिन्छ।

आर्किटेक्चरल र एल्गोरिदम प्रविधिहरू

प्रायः 5G/6G रेडियोहरूमा एकसाथ मिलाइन्छ:

• डोहर्टी-शैली लोड मोड्युलेशन

• एनभेलप ट्र्याकिंग (सप्लाई मोड्युलेशन)

• डिजिटल प्रिडिस्टोर्शन (DPD) उत्पादन-सचेत क्यालिब्रेसन रणनीतिहरूसँग

डोहेर्टि-शैलीका PA हरू व्यापक रूपमा तैनात गरिएका छन्, मुख्य रूपमा किनभने तिनीहरूले उच्च-PAPR सिग्नलहरू बस्ने पछाडिको क्षेत्रमा बलियो प्रभावशीलता कायम राख्छन्। अनुभवी टोलीहरूले के हेरिरहेका छन् भने अनुकरण गरिएको वक्रको सुन्दरता होइन, तर यस फाइदाले उपकरण फैलावट, पक्षपाती विचलन, र इम्पेडेन्सको गतिमा जीवित रहन्छ कि छैन। डिजाइनले सावधानीपूर्वक ट्यून गरिएको बेंचमा असाधारण देखिन सक्छ, त्यसपछि चुपचाप आफ्ना धारहरू हराउँछ जब एन्टेना मिचमा, प्याकेजिङ्ग प्रभावहरू, र ब enclosure चनाय तापीय ग्रेडियन्टहरूले चित्रमा प्रवेश गर्छन्। यस कारणले गर्दा, धेरै कार्यक्रमहरू स्थिर लोड-मोडुलेशन व्यवहारतिर झुक्छन् जुन युनिटहरूमा स्थिर रहन्छ, यद्यपि यसले बेब्केस प्रदर्शनको थोरै त्याग गर्नुपर्‍यो जुन केवल आदर्श ट्यूनिङ अन्तर्गत देखिन्छ।

एनभेलप ट्र्याकिङले सिग्नलको अम्पलीटुडसंग आपूर्ति सरेर खेर गएको भोल्टेज हेडरूमलाई घटाउँछ। वास्तविक प्रतिबन्ध त्यो हो कि नियन्त्रण चक्रले उत्पादनलाई धकेल्दा कसरी व्यवहार गर्दछ: ढिलाइले विकृति फुलाउन सक्दछ, जबकि अत्यधिक आक्रमक ट्र्याकिङले EMI र आपूर्ति-प्रेरित अव्यवस्था निम्त्याउन सक्छ जसलाई अलग गर्नु समय आवश्यक पार्ने हुन्छ। व्यवहारमा, टोलीहरू प्रायः यस्तो ट्र्याकिङ प्रोफाइललाई प्राथमिकता दिन्छन् जुन उत्पादन भिन्नतामा पहिचान गर्न र पुन: उत्पादन गर्न सजिलो छ, किनभने यसले अन्तिम चरणका आश्चर्यहरूको चिन्ता घटाउँछ र प्रमाणीकरण चक्रलाई छोट्याउँछ।

DPD लाई सामान्यतया PA लाई रेखांकन गर्नको लागि समानान्तरमा प्रयोग गरिन्छ, तर 2026 को तैनातीहरूले क्षेत्रीय मान्यता व्यवहारमा असामान्य रूपमा तीव्र ध्यान केन्द्रित गर्दछ, केवल मोडलको जटिलता मात्र होइन। कार्यक्रमहरूले प्रायः पत्ता लगाउँछन् कि "लुकेको कर" गणना होइन, तर गुणांक व्यवस्थापन र फ्लीटहरूमा पुनरावृत्ति हो।

DPD मान्यता प्रश्नहरू जुन तैनाती छलफलहरूमा उपस्थित हुने प्रवृत्तिहरू:

• तापमान र बुढ्यौलीको बीचमा गुणांकहरूको अद्यावधिक ताल

• सेवा-मैदान मान्यता विधिहरू जसले ट्राफिक विघटनबाट बच्न

• मेमोरी प्रभावहरूको हेरफेर र तापमान-निर्भर व्यवहार बिना कमजोर ट्यूनिङ

बारम्बार तैनाती पाठ भनेको मान्यता समय, पुनः कामको जोखिम, र युनिट-देखि-युनिट पुनरावृत्तिले PA विकल्पहरूको चयनमा असर गर्न सक्छ जुन उत्पादनमा सहज वा दुखदायी महसुस गर्छ। परिणामस्वरूप, PA विकल्पहरू सजिलैसँग स्थिर, कम-छुन DPD सँग सहकार्य गर्दै कति सौम्य रूपमा जाँच गरिन्छ, केवल पृथक उपकरण मेट्रिक्सद्वारा मात्र मूल्याङ्कन गरिन्छ।

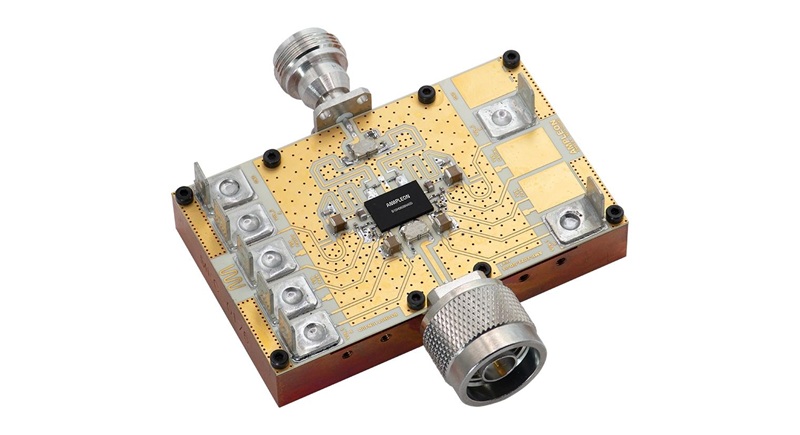

mmWave मा, ताप निकासी र पारासिटिक्स प्रायः परिणामहरूमा हावी हुन्छन्। हार्मोनिक-ट्युन गरिएका दृष्टिकोण जस्तै वर्ग F र विपरीत-F प्रयोग गरिन्छ। भोल्टेज र वर्तमान तरंगहरूको आकारको लागि ओभरलैप-सम्बन्धित अपशिष्ट घटाउने। समस्या भनेको mmWave लेआउट पारासिटिक्स, प्याकेज परिवर्तनहरू, र अन्तर जडान विघटनहरूले हार्मोनिक इम्पेडेन्सहरूलाई सिफ्ट गर्न सक्दछ जुन सैद्धान्तिक लाभहरूलाई कम गर्न पर्याप्त छ। उत्तम रूपमा टिक्न सक्ने डिजाइनहरूले हार्मोनिक ट्युनिङलाई प्रणाली शिष्यको रूपमा व्यवहार गर्छन्: लेआउट विकल्पहरू, निष्क्रिय नेटवर्कहरू, प्याकेजिङ्ग, र एन्टेना अन्तर्सम्बन्धलाई PA डिजाइन स्थानको भागको रूपमा व्यवहार गरिन्छ र अन्त्यमा सफाईको कामको रूपमा होइन।

पूर्वाधार टोलीहरूमा गूंजने दृष्टिकोण भनेको mmWave PA काम एकल "आदर्श श्रेणी" पत्ता लगाउनको तुलनामा भिन्नताको नियन्त्रणमा राख्नको बारेमा बढी छ। धेरै युनिटहरूमा, धेरै वातावरणहरूमा, र न्यूनतम पुनः-ट्यूनिङ्गमा विशेषता राख्ने हार्डवेयर त्यो हार्डवेयर हो जुन तैनातीको विश्वास जित्छ।

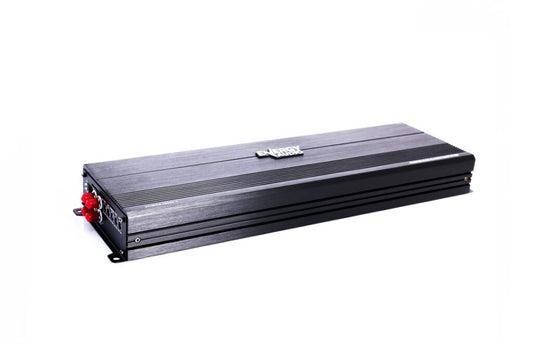

विद्युतीय सवारी साधन

विद्युतीय सवारी साधनहरूमा, प्रवर्धकहरू ती कार्यहरूको मार्गमा बस्छन् जुन ग्राहकहरूले तुरुन्तै नोटिस गर्छन् र कार्यहरूका लागि नियामकहरूले बढ्दो रूपमा जाँच गर्छन्। तिनीहरू एक विद्युतीय वातावरणमा पनि बाँच्छन् जुन उपभोक्ता इलेक्ट्रोनिक्सको तुलनामा असहिष्णु महसुस गर्छ: ट्रान्जिएन्टहरू, आपूर्ति क्षेति, ग्राउन्ड अफसेटहरू, र चौडा तापमान च्याप्छन हालको कार्यरत अवस्था हो कुनै पनि पCorner केसको सट्टा। यसले डिजाइन वार्ताहरूलाई मुख्य अडियो विशिष्टताबाट टाढा धकेल्न र वास्तविक सवारी साधन घटनाहरूमा पूर्वानुमान गरिएको व्यवहारतिर धकेल्छ।

AVAS (ध्वनि सवारी चेतना प्रणाली)

AVAS यो मूल्याङ्कन गरिन्छ कि पैदल यात्रीहरूले दुरुपयोग गर्नका लागि सधैं वाहनको उपस्थिति पहिचान गर्न सक्छन्। यसले PA आवश्यकताहरूलाई स्थायी ध्वनि उत्पादन र नियन्त्रणित विफलता मोडतर्फ निर्देशित गर्छ, र केवल शिखर आवाज पछ्याउने होइन।

AVAS-प्रेरित PA अपेक्षाहरू सामान्यतया समावेश गर्दछन्:

• तापमानमा स्थिर गेन र आवृत्ति प्रतिक्रियाहरू

• पूर्वानुमान गरिएको क्लिपिङ व्यवहार ताकि चेतावनी संकेतहरू पहिचानयोग्य छन्

• मोटर वाहन विद्युत प्रणालीहरूको लागि आम आपूर्ति क्षति र रेल ट्रान्जिएन्टहरू प्रति सहिष्णुता

सवारी साधन कार्यक्रमहरू प्रायः बेंच मापन र वाहनको व्यवहार बीचमा असहज खाडल फेला पार्छन्। सुरु गर्न घटनाहरू, लोड डम्पहरू, वा स्थान सरेको ग्राउन्ड सन्दर्भहरूमा स्थिर आपूर्तिमा सफा देखाउने PA ले भिन्न व्यवहार गर्न सक्छ। सुरक्षा सीमितता समावेश गर्ने डिजाइनहरू, राम्रोसँग वर्णन गरिएको पुनः बहाली व्यवहार, र संयमी हेडरूमले सामान्यतया अन्तिम चरणको ट्युनिङ चक्र र अनुपालन सुनिश्चितता घटाउँछ।

ANC (सक्रिय शोर रद्दीकरण)

ANC लेटेंसीमा कमी र निरन्तर चरण प्रतिक्रिया माथि निर्भर गर्दछ किनभने अम्प्लिफायर नियन्त्रण लूपमा भाग लिन्छ। यसले च्यानलको चौडाई, समूह ढिलाइको स्थिरता, र आवाजको फलोरलाई महत्त्वपूर्ण बनाउँछ जसले साधारण अडियो परीक्षणले सधैं प्रकट गर्दैन। धेरै टोलीहरूले, कहिलेकाहीं गाह्रो तरिकाले, 1 kHz मा एकल THD संख्या कति राम्रोसँग ANC लूपले समय र तापमानमा रद्द गर्ने गहिराईलाई ओगट्दैन भनेर सिक्छन्।

ANC-उन्मुख PA सीमा प्रायः यस रूपमा देखिन्छ:

• रद्द गर्ने ब्यान्डमा चरण व्यवहारमा चपटा रहने विस्तृत च्यानलको चौडाई

• ANC सामान्य रूपमा सञ्चालन गर्ने मध्यम आउटपुट स्तरमा कम आवाज र कम विकृति

• तापमान र आपूर्ति भिन्नताको लागि स्थिर प्रदर्शन किनभने साना चरणको सिफ्टले रद्द पार्न सक्दछ

सफल ANC निर्माणलाई अलग गर्ने प्रवृत्ति भनेको अम्प्लिफायर लूपमा कसरी व्यवहार गर्छ: चरण स्थिरता, साना-सिग्नल रेखीयता, र वास्तविक सञ्चालनका अवस्थामा दोहोर्याउन योग्य लेटेंसी, केवल राम्रो देखिने अलग मापन होइन।

IoT र बैटरी-शक्ति RF नोडहरू

IoT उपकरणहरू, लगाउँने योग्य र बैटरी-शक्ति RF नोडहरूमा, इन्जिनियरिङ प्रयास कम-देखि-मध्यम ट्रान्समिट पावरमा ऊर्जा दक्षता मा केन्द्रित हुन्छ। स्विचिङ-तरिका RF PAs, विशेष गरेर क्लास E र क्लास F र परिवार, प्रायः चयन गरिन्छ किनभने तरंगफाँटको आकारले ड्रेन भोल्टेज र प्रवाह बीचको ओभरलापन घटाउन सक्छ। धेरै साना उत्पादनहरूमा, यद्यपि, निराशा यो हो कि ट्रान्जिस्टर विरल रूपमा मात्र सीमित गर्ने तत्व हो; कार्यान्वयनको विवरणले प्रायः छत सेट गर्दछ।

व्यावहारिकमा हार्मोनिक ट्युनिङ

यिनी आर्किटेक्चरहरूले मूल र हार्मोनिकहरूमा लक्ष्य इम्पिडेन्सहरू लागू गर्न हार्मोनिक ट्युनिङ नेटवर्कमा निर्भर गर्दछ। व्यावहारिकमा, हानि र भिन्नता प्रायः सक्रिय उपकरण भन्दा वरिपरिका कार्यान्वयनबाट आउँछ।

सामान्य कार्यान्वयन बोटलनेक्स:

• कम्पोनेन्ट Q र सहिष्णुता, विशेष गरेर साना इन्डक्टर्स र क्यापासिटर्समा

• PCB प्यरासिटिक्स, इन्डक्टन्स र ग्राउण्ड-फिर्ता गुणस्तर

• प्रयोगकर्ता ह्याण्ड्लिङले निम्त्याएका इकाईहरू बीचको एन्टेनाको मिलाउने भिन्नता

धेरै टोलीहरूले, कहिलेकाहीं थोरै पछुतोका साथ, व्यावहारिक रूपमा प्राप्त गर्ने एक कुरा भनेको दक्षता प्रायः मिलाउने नेटवर्क र इण्टरकनेक्टमा "खर्च" हुन्छ भन्दा पहिले यो कहिल्यै ट्रान्जिस्टरमा हराउँदैन। EM सह-सम्भावना, नियन्त्रण-इम्पिडेन्स लेआउट, र robust मिलाउने रणनीतिमा प्रारम्भिक लगानी गर्ने कार्यक्रमहरूले प्रायः उच्च-प्रदर्शनको उपकरण चयनमा ध्यान केन्द्रित गर्ने कार्यक्रमभन्दा अधिक निरन्तर ब्याट्रीको जीवनसँग उत्पादहरू पठाउँछन्।

प्रणाली-स्तरीय सह-डिजाइन

बैटरी-शक्ति भएका उत्पादनहरूले अझै पनि उत्सर्जन सीमाहरू र सह-अस्तित्व आवश्यकताहरूलाई पूरा गर्नु पर्छ। स्विचिङ PA हरूले उत्पादन भिन्नता वा एन्टेना डीट्युनिंगका कारण हार्मोनिक टर्मिनेसनहरू सर्ने बेलामा हार्मोनिक्स र स्पर्स उत्पन्न गर्न सक्छन्। सबैभन्दा विश्वासयोग्य डिजाइनहरूले एन्टेना इन्टरफेसलाई एउटा भेरिएबल लोडको रूपमा मान्छन् र पूर्णता होइन, सहिष्णुताका लागि डिजाइन गर्दछ। धेरै ढुवानी गर्ने उत्पादनहरूमा, टीमहरूले वास्तविक विश्व ह्यान्डलिङ, इन्क्लोजर प्रभावहरू, र इकाईदेखि इकाईको फैलावटमा अधिक भविष्यवाणी गर्ने स्पेक्ट्रल व्यवहारलाई प्राप्त गर्नको लागि पीक दक्षतामा मध्यम गिरावट स्वीकार गर्छन्।

पूर्वाधार, कार, र IoT Across, PA को सफलता increasingly व्यवहार कति नियन्त्रणयोग्य र दोहोर्याउन योग्य छ को ट्र्याक गर्दछ, एकल पीक मेट्रिक कति प्रभावशाली देखिन्छ भन्दा। Doherty सञ्चालन, एन्भेलप ट्र्याकिङ, र हार्मोनिक ट्युनिङ जस्ता प्रविधिहरू मात्र तापमानको झडप, मेल खाउने, प्रक्रियागत फैलावट, र वृद्धिका बीच स्थिर रहँदा मात्रै तिनीहरूको फाइदा प्रदान गर्छ। सबैभन्दा प्रतिस्पर्धात्मक 2026 परिनियोजनहरूले RF डिजाइनलाई पावर व्यवस्थापन र सफ्टवेयर सुधारसँग जोड्नको प्रवृत्ति गर्दछ, जबकि क्यालिब्रेसनको प्रयासलाई भविष्यवाणीयोग्य र ढिलो-चरण प्रणालीको आश्चर्यको सम्भावना घटाउनको लागि झुकाउँछन्।

निष्कर्ष

पावर एम्प्लिफायरको प्रदर्शन केवल आउटपुट पावरमा मात्र निर्भर गर्दैन। स्थिर सञ्चालनले बायस, फिडब्याक, थर्मल व्यवहार, लोड अन्तरक्रिया, र पावर-आपूर्ति प्रदर्शनको सावधानीपूर्वक नियन्त्रणको आवश्यकता हुन्छ। विभिन्न एम्प्लिफायरको डिजाइनले आवेदन अनुसार विभिन्न तरिकामा दक्षता, रेखीयता, र विश्वसनीयताको सन्तुलन बनाउछ। आधुनिक प्रणालीहरूले उच्च पावर घनत्व र दक्षताको माग गरेपछि, सफल एम्प्लिफायर डिजाइन increasingly वास्तविक सञ्चालनका अवस्थाहरूमा भविष्यवाणीयोग्य प्रदर्शन कायम गर्न निर्भर गर्दछ।

बारम्बार सोधिएका प्रश्न (FAQ)

1. किन पावर एम्प्लिफायरको प्रदर्शन म्यान्युफेक्चरिंगमा मात्र यसको सर्किटमा होइन तर पावर सप्लाईमा अत्यधिक निर्भर गर्दछ?

पावर अम्पलीफायरले इनपुट सिग्नलबाट सिधा आउटपुट ऊर्जा सिर्जना गर्दैन। यसको सट्टा, इनपुट वेवफर्मले DC आपूर्ति रेलहरूबाट कति ऊर्जा तानिन्छ र लोडमा पुर्याइन्छ त्यसलाई नियन्त्रण गर्छ। यसको कारण, पावर सप्लाईको स्थिरता गहन सञ्चालनको क्रममा अम्पलीफायरको व्यवहारलाई बलियो प्रभाव पार्दछ। कमजोर आपूर्ति नियमन, रेल स्याग, गरीब ग्राउन्डिङ, वा insuffcient प्रवाह वितरणले गतिशील प्रदर्शनलाई घटाउन, विरूपण बढाउन र उच्च आउटपुट सर्तहरूमा अस्थिरता सिर्जना गर्न सक्छ। धेरै व्यावहारिक अम्पलीफायर डिजाइनहरूमा, दीर्घकालिक विश्वसनीयता सक्रिय उपकरणहरूमा जस्तै पावर-सेप्लाई व्यवहार र प्रवाह-फिर्ता व्यवस्थापनमा पनि निर्भर गर्दछ।

2. क्लास ए र क्लास AB अम्पलीफायर डिजाइनमा थर्मल व्यवहारलाई किन सबैभन्दा ठूलो चुनौती मानिन्छ?

क्लास ए र क्लास AB अम्पलीफायरहरू निरन्तर गर्मी नष्ट गर्छन् किनकि तिनीहरूको आउटपुट उपकरणहरू आइस् गरिएको अवस्था पनि आंशिक रूपमा या पूर्ण रूपमा सञ्चालनमा रहन्छन्। आन्तरिक तापमान बढ्न थालेपछि, ट्रान्जिस्टर सञ्चालन बिन्दुहरू भिन्न हुन सक्छन्, बायस प्रवाह परिवर्तन हुन सक्छ, र विरूपण व्यवहार अप्रत्याशित रूपमा सर्न सक्छ। यसैले थर्मल व्यवस्थापन प्रणाली-स्तरीय डिजाइन समस्यामा परिवर्तन हुन्छ जसमा हीटसिंक, वायुप्रवाह, थर्मल कपलिङ, संवेदक-जग्गा, र बायस ट्र्याकिंग समावेश छ। सानो यांत्रिक परिवर्तनहरू जस्तै बायस संवेदकको स्थान पुन: निर्धारण गर्ने वा हीटसिंक सम्पर्क दबाव परिवर्तन गर्नेले दीर्घकालिक स्थिरता र विरूपण प्रदर्शनमा महत्त्वपूर्ण प्रभाव पार्न सक्छ।

3. नकारात्मक फिडब्याकले अम्पलीफायरको रेखीयतालाई कसरी सुधार गर्छ जबकि स्थिरता चिन्ताहरू पनि प्रस्तुत गर्दछ?

नकारात्मक फिडब्याकले अम्पलीफायरको भित्रको रेखीय व्यवहारलाई सुधार गरेर विरूपणलाई घटाउँदछ र बन्द-लूप लाभलाई स्थिर पार्दछ। तर, सिग्नल आवृत्ति बढ्न थालेपछि, फिडब्याक लूपको भित्रको संचित चरण परिवर्तनले चरण मार्जिनलाई घटाउन सक्छ र सम्भवतः रिङ्गिङ वा ओसिलेसन सिर्जना गर्न सक्छ। प्रतिक्रियाशील स्पिकर लोडहरू, लामो केबलहरू, र पारासिटिक क्यापेसिटेंसहरूले यसलाई थप कठिन बनाउँछन् किनकि तिनीहरूले वास्तविक सञ्चालन अवस्थाहरूमा लूप प्रतिक्रिया परिवर्तन गर्छन्। त्यसैले डिजाइनरहरूले ब्यान्डविथ, विरूपण घटाउन, र स्थायी सञ्चालनलाई सन्तुलनमा राख्नका लागि मुआवजा नेटवर्क, ड्याम्पिङ सर्किटहरू, र ध्यानपूर्वक लेआउट प्रविधिहरूको प्रयोग गर्दछन्।

4. प्रतिक्रियाशील स्पिकर लोडहरू पावर म्यापलिफायरहरूको लागि साधारण प्रतिरोधात्मक लोडहरूको तुलनामा किन धेरै गाह्रो छन्?

वास्तविक लाउडस्पिकरहरू निश्चित प्रतिरोधकको रूपमा व्यवहार गर्दैनन्। तिनीहरूको इम्पिडेन्स आवृत्तिसँग परिवर्तन भइरहेको हुन्छ र प्रायः इन्डक्टिभ र रिसोनन्ट विशेषताहरू समावेश गर्दछ जुन प्रवाहको चरण सापेक्षता परिवर्तन गर्दछ। यी परिवर्तनशील इलेक्ट्रिकल अवस्थाहरूले अम्पलीफायरलाई जटिल प्रवाह व्यवस्थापन गर्न, तीव्र ट्रान्जीयेन्ट माग, र चाँडै परिवर्तन भइरहेको फिडब्याक व्यवहारलाई एकै समयमा व्यवस्थापन गर्न बाध्य पार्दछन्। यदि एक अम्पलीफायर साधारण प्रयोगशाला प्रतिरोधकसँग स्थिर देखिन्छ भने, प्रतिक्रियाशील स्पिकर र लामो केबलहरूमा जडान हुँदा स्थिरता गुमाउन सक्छ, ओसिलेट गर्न सक्छ, वा धेरै विरूपित गर्न सक्छ।

5. क्लास AB अम्पलीफायरहरूमा क्रसओभर विरूपण घटाउनका लागि बायस नियन्त्रण किन यसरी महत्त्वपूर्ण छ?

क्लास AB अम्पलीफायरहरूले दुईवटा आउटपुट उपकरणहरूलाई शून्य-क्रसिङ क्षेत्र वरिपरि थोरै सञ्चालन गर्न अनुमति दिई क्रसओभर विरूपण घटाउँछन्। यदि बायस प्रवाह धेरै कम भयो भने, उपकरण हस्तान्तरणको समयमा एक निरन्तरता देखा पर्छ, जसले सुनिने क्रसओभर विरूपण सिर्जना गर्दछ। यदि बायस प्रवाह धेरै बढी भयो भने, आइसले गर्मी नाश तीव्र रूपमा बढ्छ र थर्मल रनवेको जोखिम बढ्छ। प्रभावकारी बायस प्रणालीहरूले त्यसैले तापीय ट्र्याकिङ सर्किट जस्तै Vbe बहुगुणक र ध्यानपूर्वक राखिएका संवेदकहरूको प्रयोग गरेर तापमान परिवर्तन र लामो सुन्नको समयमा स्थिर सञ्चालन अवस्था維を維 유지ります。

6. उच्च-प्रभाव क्लास D अम्पलीफायरहरूमा पीसीबी लेआउट किन अत्यन्त महत्त्वपूर्ण हुन्छ?

क्लास D अम्पलीफायरहरूले अत्यधिक गति at उच्च परिमाणका प्रवाहहरूलाई स्विच गर्छन्, जसले बलियो इलेकट्रोम्याग्नेटिक क्षेत्र र तीव्र ट्रान्जीयेन्ट एजहरू सिर्जना गर्दछ। खराब पीसीबी लेआउटले पारासिटिक इन्डक्टेन्स, विकिरित EMI, स्विचिंग शोर, र ग्राउन्ड-लूप हस्तक्षेपलाई बढाउन सक्छ। गेट-ड्राइभ लूपहरू वा उच्च-प्रवाहित रिटर्न मार्गहरूमा साना रूटिङ त्रुटिले अन्यथा प्रभावकारी अम्पलीफायरलाई निरन्तर अस्थिरता र उत्सर्जन समस्याको स्रोतमा रूपान्तरण गर्न सक्छ। यसका कारण, क्लास D अम्पलीफायरको लेआउट प्राय: RF प्रणाली डिजाइनको रूपमा जस्तै दृष्टिकोण गरिन्छ, बिपरित पारंपरिक कम आवृत्ति अडियो डिजाईनको।

7. आउटपुट सुरक्षा प्रणालीहरूले अम्पलीफायर र स्पिकरको बिषम असफलताको बिरूद्ध कसरी मद्दत गर्छन्?

सुरक्षा सर्किटहरूले DC अफसेट, अधिक प्रवाह, अत्यधिक ताप, र असामान्य सुरूवातको थ्रान्जेन्ट जस्ता खतरनाक कार्यविधिहरूलाई अनुगमन गर्दछन्। यदि दोषको अवस्था देखा पर्दछ भने, रिलेहरू वा ठोस-राज्य बिच्छेद प्रणालीहरूले लोडमा हानिकारक प्रवाह पुग्नु भन्दा पहिला स्पिकरलाई अलग गराउँछन्। यी सर्किटहरू विशेष रूपमा महत्त्वपूर्ण छन् किनकि धेरै अम्पलीफायर असफलताहरू अचानक तापीय तनाव, छोटो सर्किट, वा अस्थिर कार्यविधिहरूको समयमा घटित हुन्छन्। विश्वसनीय सुरक्षात्मक प्रणालीहरूले महँगो स्पिकरको क्षति रोक्नमा र असामान्य सञ्चालनका क्रममा अम्पलीफायरको समाहार असफलताहरूलाई घटाउन मद्दत गर्छन्।

8. उच्च ड्याम्पिङ-फ्याक्टर स्पेसिफिकेसनहरूले कहिलेकाहीं वास्तविक अडियो प्रणालीहरूमा दिशानिर्देश गर्न सक्दैन?

ड्याम्पिंग कारकले स्पिकर इम्पिडेन्स र एम्प्लिफायर आउटपुट इम्पिडेन्स बीचको सम्बन्धलाई दर्शाउँछ, जसले एम्प्लिफायरले स्पिकरको गति र ब्याक-ईएमएफ प्रभावलाई कसरी नियन्त्रण गर्दछ भन्ने कुरा वर्णन गर्न मद्दत गर्दछ। तर, स्पिकरले देख्ने वास्तविक ड्याम्पिंग पनि केबल प्रतिरोध, कनेक्टर गुणस्तर, क्रसओभर घटकहरू, र सम्पर्कको अक्सीडेशनले असर पार्छ। प्रयोगशाला अवस्थाहरूमा मापन गरिएका अत्यधिक उच्च ड्याम्पिंग-फ्याक्टर संख्याहरू त्यसैले सामान्य स्पिकर वाइरिंग र प्रणालीको क्षतिहरूलाई परिचय गराएपछि सीधा अर्थपूर्ण वास्तविक-विश्व भिन्नतामा अनुवादित नहुन सक्छ।

9. किन आधुनिक 5जी र 6जी शक्तिका एम्प्लिफायरहरूले Dougherty सञ्चालन, आवरण ट्र्याकिङ, र डिजिटल प्रीडिस्टोर्सन (DPD) जस्ता प्रविधिहरूमा गहिरो निर्भरता राख्छन्?

आधुनिक वायरलेस सञ्चार प्रणालीहरूले उच्च पीक-टु-एभरेज पावर अनुपात (PAPR) मोड्युलेसन स्कीमहरू प्रयोग गर्छन् जुन दुवै उच्च दक्षता र उत्कृष्ट रेखीयताको आवश्यकता पर्दछ। Dougherty आर्किटेक्चरले बेक्ड-ऑफ सञ्चालन अवस्थाहरूमा दक्षतालाई सुधार गर्छ, आवरण ट्र्याकिङले बेकारको शक्ति घटाउनको लागि आपूर्तिवोल्टेजलाई गतिशील रूपमा समायोजन गर्छ, र DPD ले RF एम्प्लिफायरद्वारा उत्पन्न भएको गैर-रेखीय विरुपणलाई सुधार गर्छ। यी प्रविधिहरू सिग्नलको गुणस्तरलाई कायम राख्न, तापको उत्पादनलाई घटाउन, र उच्च-डाटा-गति सञ्चार प्रणालीलाई समर्थन गर्दै कडा स्पेक्ट्रल नियमहरूलाई पूरा गर्न सहकार्य गर्छन्।

10. किन यथार्थवादी तनाव अवस्थाहरूमा एम्प्लिफायरको व्यवहार प्राय: आइसोलेटेड प्रयोगशाला स्पेसिफिकेशनहरू भन्दा बढी महत्त्वपूर्ण हुन्छ?

धेरै एम्प्लिफायरहरूले नियन्त्रण गरिएका परीक्षण अवस्थाहरूमा निश्चित प्रतिरोधीय लोडहरू, छोटो अवधिको सिग्नलहरू, र आदर्श शक्ति आपूर्तिहरूको प्रयोग गरेर प्रभावशाली विशिष्टताहरू हासिल गर्छन्। तर, वास्तविक-विश्व सञ्चालनले थर्मल निर्माण, प्रतिक्रियाशील स्पिकर लोडहरू, केबल प्रभावहरू, भोल्टेजको उतार-चढाव, दीर्घकालीन पूर्वाग्रह ड्रिफ्ट, र दोहोर्याइएका ट्रान्जियent पीकहरूलाई परिचय गराउँछ। तापमान परिवर्तन, कठिन लोडहरू, र कायम सञ्चालनको acrossमा पूर्वानुमानात्मक व्यवहार कायम गर्न सक्ने एम्प्लिफायरहरूले प्रायः अलग उन्नत मापनहरूको लागि अनुकूलित डिजाइनहरूभन्दा बढी विश्वसनीय दीर्घकालीन प्रदर्शन प्रदान गर्दछ।
