इलेक्ट्रोलाइटिक क्यापेसिटरको व्याख्या: प्रकार, ESR, र रिपल करेन्ट

यो लेखले इलेक्ट्रोलाइटिक क्यापेसिटर कसरी काम गर्छ, तिनीहरू कहाँ राम्रो प्रदर्शन गर्छन्, र किन ऐलमिनियम र टलियम क्यापेसिटर प्रविधिहरूमा विश्वसनीयता, स्थिरता, आकार, र विद्युतीय व्यवहारमा महत्त्वपूर्ण व्यापारमा शामिल छन् भनेर व्याख्या गर्दछ। यसले रिपल-करेन्ट प्रभावहरू, तापीय तनाव, इम्पीडेंस विशेषताहरू, सिरामिक्ससँग क्यापेसिटरका संयोजनहरू, दीर्घकालिक बिग्रने Mechanisms, र आधुनिक इलेक्ट्रोनिक पावर र सिग्नल प्रणालीहरूमा प्रयोग हुने व्यवहारिक चयन रणनीतिहरूलाई पनि अन्वेषण गर्छ।

क्याटलग

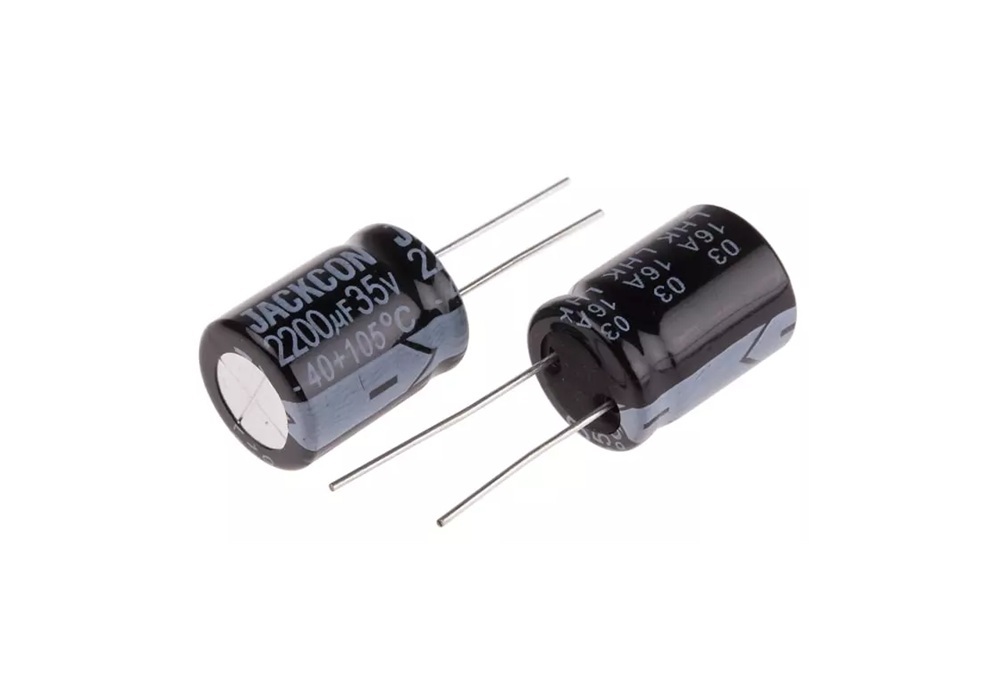

इलेक्ट्रोलाइटिक क्यापेसिटरको अवलोकन

इलेक्ट्रोलाइटिक क्यापेसिटर प्रायः चयन गरिन्छ जब डिजाइनले धेरै क्यापिस्टरको आवश्यकता पर्छ बिनाको बजेट वा PCB क्षेत्रलाई असजिलो ठाँउमा धकेल्न। त्यो सुविधा विद्युतीय व्यवहार र दीर्घकालिक स्थिरतामा देखिने व्यापारमार्फत आउँछ, र ती व्यापारहरू संचालित घण्टाहरू संकलन गर्दा थप स्पष्ट हुन जान्छन्।

सामान्य भोल्टेज रेटिङहरू प्रायः ~4 V देखि 500 V को दायरामा हुन्छन्, जबकि विशेष श्रृंखलाले लगभग 630 V र उच्चसम्म पुग्न सक्छन्। परिवेश तापमान रेटिङहरू सामान्यतया -40°C देखि +105°C मा फैलिन्छन्, र उच्च-स्तरको उत्पाद रेखाहरू +125°C सम्म विस्तार हुन्छन्। वास्तविक डिजाईन काममा, यी क्याटलग संख्याहरू सामान्यतया एक्लै पूर्ण कथा बताउँदैनन्; परिणामहरू पाटी कसरी तनाव गरिएको छ, यो कति रिपल धारण गर्दछ, तातो वास्तवमा कहाँ जान्छ, र घटकका विशेषताहरू उमेरसँगै कसरी स्थानान्तरित हुन्छन् भन्ने कुरा बाट आकार लिन्छ।

यो व्यावहारिक वास्तविकता स्वीकार गर्न पनि पर्छ: इलेक्ट्रोलाइटिकहरूले अल्पकालको लागि बेंचमा ठीक देखिन सक्छन् र त्यसपछि उही सर्किट एक तातो बास्केटमा बस्छ भने भिन्न तरिकामा व्यवहार गर्न थाल्न सक्छन्, पटक पटकको सर्ज इभेन्ट देख्छन्, वा उत्पादन लटहरूको चौरासम्मको मिश्रणमा ढुवानी गर्छन्। पहिलो प्रभाव र दीर्घकालिक व्यवहार बीचको यो अन्तर हो जहाँ ध्यानपूर्वक चयन र मान्यताको लाभ हुन्छ।

अनुप्रयोगको अनुकूलता: उच्च क्यापिस्टर, थोक ऊर्जा, र DC-लेनिङ भूमिकाहरू

इलेक्ट्रोलाइटिकहरूले समान भोल्टेज क्लासहरूमा धेरै फिल्म वा सिरामिक विकल्पहरू भन्दा प्रति डलरमा उल्लेखनीय रूपमा बढी क्यापिस्टर प्रदान गर्नको लागि प्रचलित छन्। डिजाइनरहरूले सामान्यतया यस सम्झौतामा केही सीमाबद्धता विचार गरेर स्वीकार गर्दछ: तिनीहरू प्रायः तुलनामा ठूलो आकारका हुन्छन् र धेरै ध्रुवीकृत हुन्छन्, त्यसैले लागू गरिएको भोल्टेजको दिशा नियन्त्रणमा राख्नुपर्ने हुन्छ।

इलेक्ट्रोलाइटिकहरू प्रायः त्यहाँ प्रयोग गरिन्छ जहाँ ठूलो चार्ज रक्षण गर्न चाहिन्छ र तरंगफर्म प्राथमिक रूपमा DC हुन्छ भने सुपरइम्पोज्ड रिपलका साथ। तिनीहरू प्रायः त्यहाँ बस्छन् जहाँ पावर स्टेज DC सिर्जना गर्नबाट DC लाई वास्तविक लोड गतिशीलतामा स्थिर राख्न परिवर्तन हुन्छ।

सामान्यतया प्रयोगका मामिलाहरूलाई तलका एकल सेटको रूपमा सजिलै स्क्यान गर्न सूचीबद्ध गरिएको छ:

• DC-link छान्न

• Rectification smoothing

• Hold-up energy storage

• Low-frequency decoupling

कार्यरत पावर सप्लाईमा, एक इलेक्ट्रोलाइटिक प्रायः लोड स्टेप्सको समयमा चाँडो ऊर्जा बफरको रूपमा काम गर्छ। जबकि नियन्त्रण लूप अझै प्रतिक्रिया गर्दैछ, क्यापेसिटरले वर्तमान प्रदान गर्दछ वा अवशोषित गर्छ, र त्यतिबेला असाधारणताहरू मापन गर्दा सजिलै देखिन्छ: ESR संग जोडिएको भोल्टेज ड्रप, रिपल करेन्ट संग जोडिएको आत्म-ताप, र इलेक्ट्रोलाइट र अक्साइड प्रणालीको उमेरसँगै क्रमिक प्यारामीटर ड्रिफ्ट।

इन्जिनियरिङको दृष्टिकोणबाट, यो थोरै निराशाजनक हुन सक्छ किनकी क्यापेसिटर ठ्याक्कै के गरिरहेको छ जुन भौतिकीले अनुमति दिन्छ, तर सधैं स्केमेटिक प्रतीकले के अर्थ राख्दैन। ती "गैर-आदर्श" व्यवहारहरूको लागि प्रारम्भमा योजना बनाउनु प्रायः ढिलो चरणको आश्चर्यहरूलाई कम गर्न मद्दत गर्दछ।

मुख्य परिवारहरू: ऐलमिनियम बनाम टलियम

इलेक्ट्रोलाइटिक क्यापेसिटरहरू प्रायः ऐलमिनियम इलेक्ट्रोलाइटिक र टलियम इलेक्ट्रोलाइटिकको रूपमा भेटिन्छन्। टलियमका भागहरू इलेक्ट्रोलाइटिक रहन्छन्; जफ्फर र डाईइलेक्ट्रिक प्रणाली भिन्नताका कारण विभिन्न बल र तनाव संवेदनशीलताहरूको कारण बनाउँछ।

यी परिवारहरू बीचको चयन प्रायः मात्र क्यापिस्टर र भोल्टेजको बारेमा हुँदैन जुन डेटाशीटमा हुन्छ। यो प्रायः चालु चक्रको आरम्भमा कसरी प्रदर्शन गरिन्छ, कसरी तनाव नियन्त्रण गरिन्छ, र डिजाइनले मान्यताको प्रदर्शन बिना कति भिन्नता स्वीकार गर्न सक्छ भन्ने बारेमा छलफलमा परिन्छ।

दुई परिवारहरूको सामान्य स्थिति यहाँ संक्षेपमा प्रस्तुत गरिएको छ:

• ऐलमिनियम इलेक्ट्रोलाइटिकहरू: थोक छान्न र ऊर्जा भण्डारणका लागि व्यापक रूपमा प्रयोग, चासोको भोल्टेज उपलब्धता, सामान्यतया अनुकूल लागत

• टलियम इलेक्ट्रोलाइटिकहरू: उच्च भोल्युमेट्रिक दक्षता र केही दायरामा तुलनात्मक रूपमा स्थिर क्यापिस्टर व्यवहार, प्रायः सर्ज व्यवहार, इनरश, र सुरक्षात्मक इम्पेडेन्सको कडाईको नियन्त्रणसँग नजिक पुग्न।

व्यावहारिक रूपले एल्युमिनियमका भागहरूले प्रायः “द्रव्यमान र तरंग” काम जित्छन्, जबकि तन्ताललाई प्रायः आकार दबाव, प्रतिबाधा लक्ष्य, वा स्थिर इलेक्ट्रिकल व्यवहारले आवश्यकताको लागि चयन गरिएको हुन्छ, यदि सर्किटले थप र अस्थायी अवस्थामा तनावलाई सीमित गर्नको लागि स्पष्ट योजना बनाएको छ भने।

वास्तविक विश्व प्रदर्शनमा आकार दिने प्रमुख इलेक्ट्रिकल व्यवहार

इलेक्ट्रोलाइटिक क्यापासिटरहरूको वास्तविक व्यवहार क्यापेसिटेन्स मात्र होइन, धेरै अन्तरक्रियाशील इलेक्ट्रिकल विशेषताहरू द्वारा आकार दिइन्छ। सहिष्णुता, भोल्टेज तनाव, लीक प्रवाह, ESR, तरंग प्रवाह, र तापीय व्यवहारजस्तै प्यारामिटरहरूले क्यापासिटरको प्रदर्शनलाई समय अनुसार र परिवर्तनशील सञ्चालन शर्तहरूमा कसरी प्रभावित गर्दछ भनेर दृढ रूपमा प्रभाव पार्छ। व्यावहारिक सर्किटहरूमा, यी कारकहरूले प्रायः पावर रेल स्थिर, शोरग्रस्त, तापीय तनावग्रस्त, वा दीर्घकालीन गिरावटको लागि प्रवण रहन्छ कि छैनन् भन्ने कुरा निर्धारण गर्छ।

क्यापेसिटेन्स मानहरू सामान्यतया µF, nF, र pF जस्ता उपगुणांकहरू प्रयोग गरेर लेखिन्छन् किनभने 1 फ्यारेड अधिकांश डिस्क्रेट कम्पोनेंटहरूको लागि अत्यधिक ठूलो हुन्छ। व्यावहारिक लेखनमा, 1 µF = 1000 nF, र 1 nF = 1000 pF हो। स्किम्याटिक्स, BOMs, र असेंब्ली डोक्युमेन्टेशनमा युनिट परम्पराहरूलाई स्थायी रूपमा राख्नुले डिजाइन र निर्माणको क्रममा विकल्प र व्याख्याका गल्तीहरूलाई कम गर्न मद्दत गर्दछ।

इलेक्ट्रोलाइटिक क्यापासिटरहरूमा धेरै फिल्म वा सिरामिक क्यापासिटरहरूको तुलनामा सामान्यतया चौडा सहिष्णुता दायरा हुन्छ। +50%/−20% जस्ता भिन्नताहरू विशेषगरी ठूलो मानका भागहरूमा असामान्य हुनु हुँदैन। द्रव्यमान छान्न प्रयोगमा, यो फैलावको व्यावहारिक नतिजा सान्दर्भिक नहुन सक्छ, तर प्रतिबाधा आकार, समय नेटवर्क, वा नियन्त्रण-लूप व्यवहारमा, क्यापेसिटेन्स भिन्नताले अस्थायी जवाफ र स्थिरता मार्जिनलाई यति धेरै स्थानान्तरण गर्न सक्छ कि मान्यकरण र उत्पादन परीक्षणको समयमा मापन गर्न सकिन्छ।

भोल्टेज रेटिङले गिरावट विरुद्धको साधारण बचाउभन्दा थप असर गर्छ। अधिकतम दर गरिएको भोल्टेजको नजिक निरन्तर सञ्चालन गर्दा डाइइलेक्ट्रिक प्रणाली भित्र इलेक्ट्रिकल तनाव बढ्छ र यो लीकage, आन्तरिक तापना, र दीर्घकालीन पहिरनको मेकानिजमलाई तीव्र बनाउन सक्छ। यसका कारण, धेरै डिजाइनहरूले इलेक्ट्रोलाइटिक क्यापासिटरहरूको जानबूज गरेर दर घटाउँछन् र तीलाई प्रिन्ट गरिएको भोल्टेज सीमाभन्दा तल सञ्चालन गर्छन् ताकि विश्वसनीयता सुधार गर्न र तापीय र तरंगसँग सम्बन्धित तनावप्रति संवेदनशीलता कम गर्न सकियोस्।

लीकage प्रवाह र इन्सुलेशन व्यवहारले पनि वास्तविक विश्व प्रदर्शनमा प्रभाव पार्छ, विशेष गरी होल्ड-अप सर्किट, समय प्रणाली, र कम-शक्ति एनालग खण्डमा। ठूलो इलेक्ट्रोलाइटिकहरूले सामान्यतया डाइइलेट्रिक र इलेक्ट्रोलाइटको व्यवहारका कारण केही लीकage प्रदर्शन गर्छन्, र यो लीकageले समयसँगै सुरक्षित-चार्जको घट्नामा योगदान पुर्याउँछ। व्यावहारिक पावर सिस्टममा, इन्सुलेशन व्यवहारलाई लीकage प्रवाह र समय-लगतको विचारहरू दुवैको प्रयोग गरेर मूल्यांकन गर्नुहोस् र केवल क्यापेसिटेन्स मानमा भरोसा नगर्नुहोस्।

हानिको मेकानिजमहरू विशेषगरी तरंगको अवस्थाहरूमा महत्त्वपूर्ण हुन्छन्। जब AC तरंगको प्रवाह ESR मार्फत बग्दछ, आन्तरिक शक्ति नाशले ताप उत्पादन गर्दछ, र त्यो तापले क्यापासिटरको बुढ्यौली र सञ्चालन आयूसँग सिधै असर गर्छ। तापक्रम बढ्दा, इलेक्ट्रोलाइटको गुणस्तर घट्छ, ESR थप वृद्धि गर्न सक्छ, र तापीय तनाव समयसँगै थप जटिल हुन सक्छ। धेरै वास्तविक प्रणालीहरूमा, क्यापासिटरको विश्वसनीयता समस्या त्यसैले तरंग-प्रवाहित नियन्त्रण, एयरफ्लोको अवस्था, PCB placement, र नजिकका ताप स्रोतसँग निकट रूपमा सम्बन्धित हुन्छ, न कि केवल क्यापेसिटेन्स मानसँग।

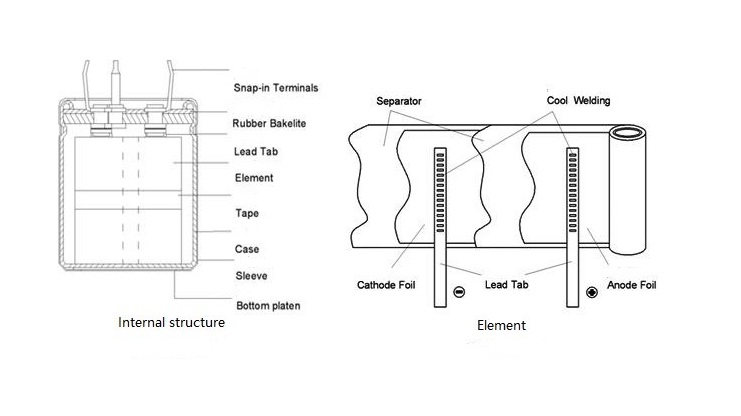

एल्युमिनियम इलेक्ट्रोलाइटिक क्यापासिटर

एल्युमिनियम इलेक्ट्रोलाइटिक क्यापासिटरहरू विद्युत ऊर्जा सुरक्षित गर्नको लागि मिलेर काम गर्ने धेरै अन्तरसम्बन्धित तहहरूको प्रयोग गरेर बनाइन्छ। मुख्य संरचनामा एक हटाइएको एल्युमिनियम एनोड फलो, एक पातलो एल्युमिनियम-ओक्साइड डाइइलेक्ट्रिक तह, एक इलेक्ट्रोलाइट, र नकारात्मक फलो वर्तमान संकलक समावेश छ। यी तहहरूलाई एक संकुचित जेली-रोल संरचनामा घुमाइन्छ र एक एल्युमिनियम क्यान भित्र सील गरिन्छ। हटाइएको एनोड फलो महत्त्वपूर्ण छ किनभने यसका रुई माइक्रोस्कोपिक सतहले प्रभावकारी सतह क्षेत्रलाई ठूलो रूपमा बढाउँछ, जसले क्यापासिटरलाई एउटा सानोतिनो आकारमा उच्च क्यापेसिटेन्स हासिल गर्न अनुमति दिन्छ।

डाइइलेक्ट्रिक तह एनोड फलोको सतहमा प्रत्यक्ष रूपमा इलेक्ट्रोकैमिकल प्रक्रियाद्वारा बनाइन्छ जसलाई एनोडिक फार्मिङ भनिन्छ। चूंकि ओक्साइडको तह अत्यधिक थिन छ, एल्युमिनियम इलेक्ट्रोलाइटिक क्यापासिटरहरूले थुप्रै अन्य क्यापासिटर प्रकारको तुलनामा ठूलो क्यापेसिटेन्स मानहरू प्रदान गर्न सक्छ। यस ओक्साइडको तहको मोटाई क्यापासिटरको भोल्टेज रेटिङ निर्धारण गर्छ। उच्च भोल्टेज क्यापासिटरहरूले मोटा ओक्साइड तहको आवश्यकता पर्दछ, तर यसले क्यापेसिटेन्स घनत्वलाई पनि घटाउँछ र भौतिक आकार वृद्धि गर्दछ।

इलेक्ट्रोलाइट क्यापासिटरको क्याथोड प्रणालीको रूपमा कार्य गर्दछ, जबकि नकारात्मक फलो बाह्य टर्मिनलमा संचारको मार्ग प्रदान गर्दछ। केही क्यापासिटर प्रकारका लागि प्रयोग गरिएका ठोस इलेक्ट्रोड संरचनासँग भिन्न, इलेक्ट्रोलाइटले क्यापासिटरलाई उच्च क्यापेसिटेन्स बनाइराख्न अनुमति दिन्छ तर तापमान, बुढ्यौली, र लीकage प्रवाहसँग सम्बन्धित सीमाहरू पनि प्रस्तुत गर्दछ। यी आन्तरिक सामग्रीहरूलाई इलेक्ट्रोलाइट बाष्पीकरण घटाउन र दीर्घकालीन स्थिरता कायम राख्नका लागि ध्यानपूर्वक सील गरिन्छ।

चढाएको धात मात्र तब सही रूपमा काम गर्छ जब एनोड इलेक्ट्रोलाइट सापेक्ष सकारात्मक रहन्छ, यसैले अधिकांश एल्युमिनियम इलेक्ट्रोलाइटिक क्यापेसिटर ध्रुवीकृत हुन्छन्। उल्टो भोल्टेजले अक्साइड तहलाई क्षति पुर्याउन सक्छ, जसले अत्यधिक प्रवाह, ग्यास उत्पादन, ताप निर्माण, र सम्भावित भेन्टिंगलाई निम्त्याउँछ। यस कारणले, ध्रुवीयता चिह्नहरू र उचित स्थापना व्यवहारिक सर्किट डिजाइनमा महत्वपूर्ण छन्।

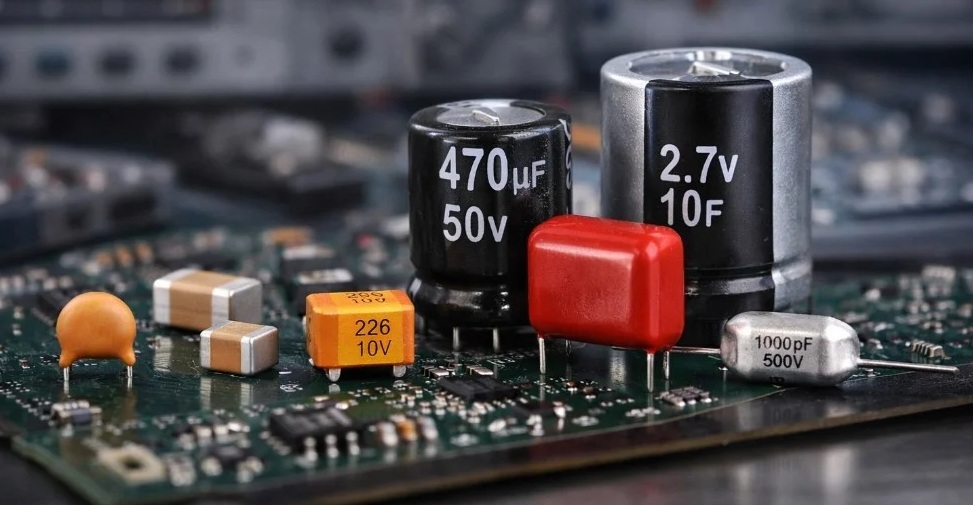

वास्तविक सर्किटमा इलेक्ट्रोलाइटिक क्यापेसिटरसँगको उपयोग

सिग्नल कप्लिङ र DC रोकथाम

इलेक्ट्रोलाइटिक क्यापेसिटरहरू श्रव्य प्रवर्धकहरू, सञ्चार सर्किटहरू, सेन्सर इन्टरफेसहरू, र एनालग प्रक्रिया चरणहरूमा सिग्नल कप्लिङको लागि व्यापक रूपमा प्रयोग गरिन्छ, जहाँ AC सिग्नलहरू सर्किट ब्लकहरू बीच पास गरिँदा DC पूर्वाग्रहका अवस्थाहरू पृथक रहनु पर्छ। यी अनुप्रयोगहरूमा, क्यापेसिटर स्थिर DC भोल्टेजलाई रोक्छ जबकि परिवर्तन हुने सिग्नल घटकहरूलाई सिग्नल बाटोमा निरन्तर जान दिन्छ। यसले एक चरणलाई अर्को चरणको संचालन बिन्दु प्रभावित गर्नबाट रोकेका छन्।

किनकि इलेक्ट्रोलाइटिक क्यापेसिटरहरू संकुचित प्याकेजमा सापेक्ष रूपमा ठूलो क्यापेसिटेन्स मूल्यहरू प्रदान गर्दछन्, तिनीहरू सामान्यतया कम-आवृत्ति कप्लिङ अनुप्रयोगहरूका लागि चयन गरिन्छ जसमा साना सिरामिक क्यापेसिटरहरू आर्थिक रूपमा पर्याप्त क्यापेसिटेन्स प्रदान गर्न सक्दैनन्। तथापि, ध्रुवीयता सन्दर्भ महत्त्वपूर्ण हुन्छ किनकि गलत ध्रुवीयता छिद्र प्रवाह, विकृति, ताप, र लामो समयको विश्वसनीयता समस्याहरू बढाउन सक्छ।

कम आवृत्तिहरूमा, अपर्याप्त क्यापेसिटेन्सले श्रव्य प्रणालीहरूमा बास प्रतिक्रिया कमजोर पार्न सक्छ वा क्रमिक रूपमा परिवर्तन भइरहेका एनालग सिग्नलहरूलाई विकृत बनाउँछ। कप्लिङ क्यापेसिटरहरू इनपुट इम्पीडेन्स र आवश्यक कटअफ आवृत्तिमा आधारित चयन गरिन्छ। व्यवहारिक सर्किटहरूमा, कप्लिङको लागि प्रयोग गरिएका इलेक्ट्रोलाइटिक क्यापेसिटरहरूले पनि विकृति प्रस्तुत गर्न सक्छ यदि ठूलो AC भोल्टेजले डाइलेक्ट्रिकमा देखा पर्दछ, विशेष गरी श्रव्य मार्गहरूमा जहाँ सिग्नलको रेखीयता महत्त्वपूर्ण हुन्छ।

बल्क डिकप्लिङ र पावर रेल स्थिरता

इलेक्ट्रोलाइटिक क्यापेसिटरहरू डिजिटल प्रणालीहरू, एम्बेडेड कन्ट्रोलरहरू, औद्योगिक इलेक्ट्रनिकहरू, मोटर ड्राइभरहरू, र पावर रूपान्तरण चरणहरूमा बल्क डिकप्लिङ र पावर रेल स्थिरताको लागि धेरै प्रयोग गरिन्छन्। तिनीहरूको मुख्य भूमिका ऊर्जा स्थानीय रूपमा भण्डारण गर्नु र अचानक लोड परिवर्तनहरूमा तीव्र उत्तरदायित्वका लागि वर्तमान प्रदान गर्नु हो जसलाई पावर सप्लाईहरू वा लामो PCB ट्रेसहरू तुरुन्तै प्रतिक्रिया दिन सक्दैनन्।

जब प्रोसेसरहरू, सञ्चार मोड्युलहरू, रिलेहरू, LEDहरू, वा मोटरहरू छिटो स्विच गर्छन्, अस्थायी वर्तमानको मागले भोल्टेज डिप्स र अस्थायी अस्थिरतालाई निम्त्याउन सक्छ। इलेक्ट्रोलाइटिक क्यापेसिटरहरूले यी अवरोधहरूलाई घटाउन मद्दत गर्दछ जसले ऊर्जा भण्डारणका रूपमा कार्य गर्दछ, रिपललाई अवशोषण गर्दै, लोड ट्रान्जिसनलाई समतल गर्दै, र पावर वितरण नेटवर्कका ढिलो भागहरूलाई स्थिर पार्दछ।

तथापि, इलेक्ट्रोलाइटिक क्यापेसिटरहरू मात्र चौडा श्रेणीको आवाज दवाउने लागि सामान्यतया पर्याप्त हुँदैनन् किनकि तिनीहरूको इम्पेडेन्स उच्च आवृत्तिहरूमा ESR र ESL व्यवहारका कारण बढ्छ। यस कारणले, इलेक्ट्रोलाइटिक क्यापेसिटरहरूलाई सामान्यतया सामूहिक एनर्जी भण्डारको रूपमा समर्थन गर्नका लागि एकीकृत सर्किटहरू नजिक राखिएको सिरामिक क्यापेसिटरहरूसँग मिलाइन्छ। इलेक्ट्रोलाइटिक क्यापेसिटरले बल्क ऊर्जा भण्डारणलाई समर्थन गर्दछ, जबकि सिरामिक क्यापेसिटरले उच्च आवृत्तिका स्विचिङ आवाज र छिटो अस्थायी स्पाइकलाई घटाउँछ।

इलेक्ट्रोलाइटिक क्यापेसिटरहरूको ESR ले पनि सर्किटको व्यवहारमा असर पार्छ। अत्यन्तै कम ESR चाहनीय देखिन सक्छ, तर केहि उर्जा प्रणालीहरूमा मध्यम ESRले क्यापेसिटरहरू, PCB विद्यमानता, र स्विचिङ नियामकहरू बीचको संम्भ्रमलाई कम गर्न मद्दत गर्दछ। पर्याप्त डेम्पिङ बिना, लोड ट्रान्जिसनहरूका क्रममा अत्यधिक रिङ वा ओस्सीलेशन हुन सक्छ। नतिजाका रूपमा, क्यापेसिटर चयन प्रायः क्यापेसिटेन्स, ESR, रिपल क्षमतामा, स्थिरता व्यवहार, र अस्थायी प्रतिक्रिया बीचको सन्तुलनमा हुन्छ, केवल क्यापेसिटेन्सलाई अधिकतम बनाउँनमा मात्र होइन।

रेक्टिफायर स्मूथिङ र रिपल घटाउने

इलेक्ट्रोलाइटिक क्यापेसिटरहरू प्रायः रेखीय पावर सप्लाईहरूमा रेक्टिफायर स्टेजको पछि पल्पित DC लाई अधिक स्थिर आउटपुट भोल्टेजमा साम्प्रदाय गर्दै प्रयोग गरिन्छ। प्रत्येक AC चक्रमा, क्यापेसिटर रेक्टिफाइड तरंगका चोटीहरूमा चार्ज हुन्छ र त्यसपछि चोटीहरू बीच लोडमा डिस्चार्ज हुन्छ, जसले आपूर्ति रेलको पार रिपल भोल्टेजलाई कम गर्दछ।

ठूलो क्यापेसिटेन्स मूल्यहरू सामान्यतया रिपल आम्लिट्यूडलाई घटाउँछन् किनकि डिस्चार्ज अन्तरालीहरूमा भण्डारण गरिएको चार्जको मात्रा धेरै हुन्छ। तथापि, क्यापेसिटेन्सको चयन विभिन्न तत्वहरूमा निर्भर गर्दछ, जसमा लोड वर्तमान, रिपल आवृत्ति, स्वीकृत रिपल भोल्टेज, स्टार्टअप व्यवहार, भौतिक आकार, र तापीय सीमाहरू समावेश हुन्छन्।

रिपल वर्तमान वर्गीकरण विशेष रूपमा पावर सप्लाई अनुप्रयोगहरूमा महत्त्वपूर्ण हुन्छ किनकि रिपल वर्तमानले कारण भएको आन्तरिक तापले क्यापेसिटरको आयुमा प्रत्यक्ष असर पार्दछ। अत्यधिक रिपल वर्तमानले आन्तरिक तापमान बढाउँछ, इलेक्ट्रोलाइटको विघटनलाई तीव्र पार्छ, समयसँगै ESR बढाउँछ, र संचालन विश्वसनीयता छोट्याउँछ। उच्च तापक्रमका वातावरणले यी बृद्धि गर्ने यान्त्रिकताहरूलाई थप तीव्र बनाउँछ।

rectifier सर्किटहरूमा ठूलो इलेक्ट्रोलाइटिक क्यापासिटरहरूले पावर अप गर्ने क्रममा महत्त्वपूर्ण इनरश करेन्ट पनि सिर्जना गर्न सक्छन् किनभने आरम्भमा डिस्चार्ज गरिएको क्यापासिटरहरू क्षणिक रूपमा कम-प्रतिरोध लोडको रूपमा व्यवहार गर्छन्। करेन्ट सीमित नगरी, यो स्टार्टअप सिर्जना rectifiers, transformers, switches, fuses, र bridge diodes लाई तनावमा पार्न सक्छ। डिजाइनरहरूले प्रायः यी प्रभावहरूलाई नरम-स्टार्ट सर्किटहरू, NTC थर्मीस्टरहरू, नियन्त्रण गरिएको स्टार्टअप सिक्वेन्सिंग, वा करेन्ट-सीमित रेजिस्टरहरूको प्रयोग गरेर घटाउँछन्।

होल्ड-अप ऊर्जा, पल्स लोड, र मोटर समर्थन

इलेक्ट्रोलाइटिक क्यापासिटरहरू प्राय: सर्किटहरूमा प्रयोग गरिन्छ जुन छोटो अवधिको उच्च-करेन्ट मागहरू जस्तै मोटर स्टार्टअप प्रणाली, रिले सक्रियता, क्यामेरा फ्ल्यास, LED ड्राइभरहरू, RF ट्रांसमिटरहरू, र पल्स पावर अनुप्रयोगहरूमा अनुभव गर्छन्। यी परिस्थितिहरूमा, क्यापासिटरले अस्थायी रूपमा भण्डार गरिएको ऊर्जा प्राथमिक आपूर्तिले प्रतिक्रिया दिनु भन्दा चाँडो प्रदान गर्दछ।

मोटर प्रणालीहरूमा, इलेक्ट्रोलाइटिक क्यापासिटरहरूले स्टार्टअप वा अचानक तीव्रताको समयमा भोल्टेज घट्दो घटाउन मद्दत गर्दछ जहाँ करेन्टको माग संक्षिप्त अवधिको लागि तीव्र रूपमा वृद्धि हुन्छ। सञ्चार उपकरण र एम्बेडेड प्रणालीहरूमा, होल्ड-अप क्यापासिटरहरूले छोटो पावर अवरोध, ब्याट्री स्विचिंग घटनाहरू, वा अस्थायी आपूर्ति अस्थिरता समयमा सञ्चालनलाई कायम राख्न सक्छन्।

इलेक्ट्रोलाइटिक क्यापासिटरहरूको तुलनात्मक रूपमा उच्च ऊर्जा भण्डारण क्षमता यी अनुप्रयोगहरूका लागि तिनीहरूलाई उपयुक्त बनाउँछ, विशेष गरी जहाँ भौतिक आकार र लागत महत्त्वपूर्ण हुन्छ। दोहोरिँदो पल्स लोडले रिप्ल स्ट्रेस र ताप उत्पादनलाई बढाउँछ, त्यसैले ESR तातो, क्यापासिटरको उमेर, जीवनकालको मूल्याङ्कन, र वेंटिलेशनलाई उच्च-ड्युटी-साइकिल प्रणालीहरूमा ध्यानपूर्वक विचार गर्नुपर्छ।

RC समय निर्धारण र किन इलेक्ट्रोलाइटिकहरू खराब सटीक घटक हुन्

इलेक्ट्रोलाइटिक क्यापासिटरले कहिलेकाहीं RC समय निर्धारण सर्किटहरूमा देखा पर्छ जहाँ लामो ढिलाइ वा ठूलो समय स्थिरांकहरू आर्थिक रूपमा आवश्यक हुन्छन्। उदाहरणहरूमा स्टार्टअप ढिलाइ सर्किटहरू, चाँडो रिसेट समय, नरम-स्टार्ट व्यवहार, र सरल ओस्सिलेटर वा टाइमर नेटवर्कहरू समावेश छन्।

तर, इलेक्ट्रोलाइटिक क्यापासिटर सामान्यतया सटीक समय निर्धारण अनुप्रयोगहरूको लागि खराब विकल्प हुँदैन किनकि क्यापेसिटेन्स मान, लिकेज करेन्ट, ESR, र डाइइलेक्ट्रिक व्यवहार तापमान, उमेर, फ्रिक्वेन्सी, लागू गरिएको भोल्टेज, र निर्माण सहिष्णुतासँग महत्वपूर्ण रूपमा भिन्न हुन सक्छ। लिकेज करेन्ट मात्रले लामो ढिलाइ सर्किटहरूमा चार्ज गर्ने व्यवहारलाई स्पष्ट रूपमा परिवर्तन गर्न सक्छ।

तापमान परिवर्तनहरूले थप समय निर्धारण स्थिरता प्रभावित गर्दछ किनभने क्यापेसिटेन्स र ESR सञ्चालनको परिस्थितिहरूलाई पार गर्छन्। धेरै सर्किटहरूमा, स्थिर समय सठिकता आवश्यक हुँदा मुआवजा विधिहरू, चौडा समयको मार्जिन, क्यालिब्रेसन रूटिनहरू, वा विभिन्न क्यापासिटर प्रकारहरू थपिन्छन्।

सही ओस्सिलेटरहरू, घडी उत्पादन, मापन प्रणालीहरू, वा सटीक एनालग समयनिर्धारणका लागि, स्थिर डाइइलेक्ट्रिक सामग्रीहरूसँगको फिल्म क्यापासिटरहरू वा सिरामिक क्यापासिटरहरूले प्रायः इलेक्ट्रोलाइटिक क्यापासिटरहरूको तुलनामा अधिक पूर्वानुमान योग्य लामो-अवधिको व्यवहार प्रदान गर्छन्।

डिजाइन दृष्टिकोण: ऊर्जा समस्याहरूको लागि इलेक्ट्रोलाइटिक्स प्रयोग गर्नुहोस्, सटीक समस्याहरूको लागि होइन

इलेक्ट्रोलाइटिक क्यापासिटरहरू ऊर्जा भण्डारण, रिप्ल ह्यान्डलिंग, अस्थायी समर्थन, बल्क फिल्टरिङ, र कम-फ्रिक्वेन्सी क्यापेसिटेन्स आवश्यकताहरूमा केन्द्रित अनुप्रयोगहरूमा राम्रो प्रदर्शन गर्छन्। तिनीहरूको उच्च क्यापेसिटेन्स-देखि-आकार अनुपातले तिनीहरूलाई शक्ति इलेक्ट्रोनिक्स, ऊर्जा बफरिङ, स्टार्टअप समर्थन, र आपूर्ति स्थिरीकरणका लागि व्यावहारिक बनाउँछ जहाँ ठूलो चार्ज भण्डारण आवश्यक छ।

तर, तिनीहरू स्थिर क्यापेसिटेन्स, कम लिकेज, कडेको सहिष्णुता, कम विकृति, वा उच्च-फ्रिक्वेन्सी सञ्चालनमा संलग्न सटीक-निर्भर कार्यहरूका लागि कम उपयुक्त छन्। ESR भिन्नता, इलेक्ट्रोलाइट उमेर, तापमान संवेदनशीलता, ध्रुवता सीमाहरू, र जीवनकालको गिरावटले सबैले लामो-अवधिको प्रदर्शनलाई प्रभावित गर्छन्।

आधुनिक सर्किट डिजाइनमा, इलेक्ट्रोलाइटिक क्यापासिटरलाई यसैले प्रायः एक व्यापक क्यापासिटर रणनीतिको भागको रूपमा मानिन्छ जुन एक्ला समाधानहरूको रूपमा होइन। तिनीहरूलाई सिरामिक, फिल्म, पोलिमर, वा अन्य क्यापासिटर प्रकारहरूसँग मिलाइएको छ ताकि प्रत्येक क्यापासिटर प्रविधिले यसको समर्थन गर्ने आवृत्ति दायरा, स्थिरता आवश्यकताहरु, र ऊर्जा व्यवहारलाई राम्रोसँग सम handles गर्छ।

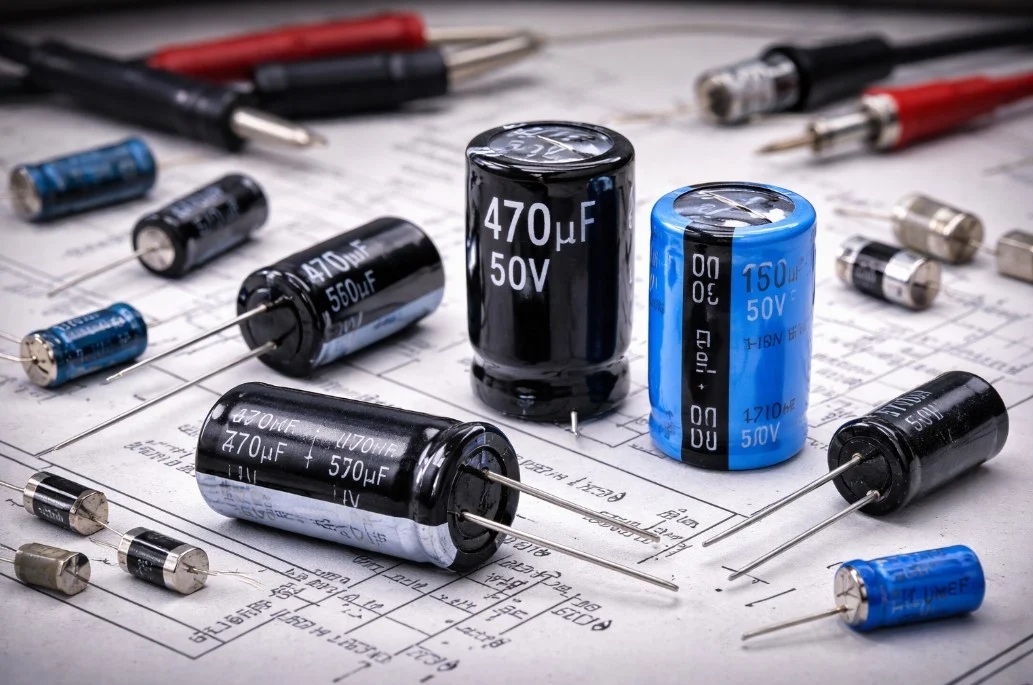

इलेक्ट्रोलाइटिक क्यापासिटरको ध्रुवता कसरी पहिचान गर्ने

इलेक्ट्रोलाइटिक क्यापासिटरहरू ध्रुवीकृत भागहरू हुन्, र तिनीहरूलाई उल्ट्याउनु भनेको लिकेज करेन्टलाई माथि धकेल्न, गर्मी प्रोत्साहित गर्न, र डाइइलेक्ट्रिकलाई चाहेरभन्दा चाँडो बुढ्यौली बनाउनको लागि सुनिश्चित गर्नु हो। जब स्लीवको र stripe चScratch गरिन्छ, PCBको सिल्कस्क्रीन हराउँछ, र लिडको लम्बाई कुनै संकेत प्रदान गर्दैन, त फिर पनि दुई दिशामा लिकेज कसरी व्यवहार गर्छ भनी हेर्दा ध्रुवता अनुमान गर्न सकिन्छ। यहाँको लक्ष्य क्यापेसिटेन्सलाई पढ्नु होइन। लक्ष्य भनेको मिटरले प्रतिरोध (ohms) मोडमा प्रयोग गर्दा सानो DC उत्तेजनामा कसरी उस्तै क्यापासिटर व्यवहार गर्छ भन्ने कुरा तुलना गर्नु हो, जहाँ दिशा चुपचाप परिणाम परिवर्तन गर्न सक्छ।

किन लिकेज करेन्टले दिशा परिवर्तन गर्दा परिवर्तन गर्छ

मिटर वास्तवमा के गर्दैछ ओहम्स मोडमा

प्रतिरोध मोडमा मिटरले सानो आन्तरिक DC भोल्टेजको स्रोत प्रदान गर्दछ र त्यसबाट उत्पन्न भएको वर्तमानलाई प्रतिरोधको रूपमा व्याख्या गर्दछ। इलेक्ट्रोलाइटिकहरूसँग, क्रम सामान्यतया यसरी देखिन्छ: यसले चार्ज गर्दा पहिलो पटक वर्तमान खिच्छ, चार्जिंग बिस्तारै बन्दै गर्दा निर्दिष्ट गरिएको प्रतिरोध त्यसपछि बढ्छ, र अन्तमा प्रदर्शन लिकेजले डोमिनेट गरिएको मानमा स्थिर हुन्छ न कि क्षमतामा।

सो अन्तिम स्थायित्व व्यवहारमा संकेत बस्छ। झुकावलाई बढी सहिष्णु दिशामा मिलाइएको अवस्थामा, लिकेज सामान्यतया न्यून रहन्छ र मिटर प्रायः उच्च प्रकट प्रतिरोधतिर drift गर्न झुक्छ। ध्रुव उल्टिएको अवस्थामा, लिकेज प्रायः उच्चमा चल्न सक्छ र कम स्थिर देखिन्छ, त्यसोभए मिटर प्रायः न्यून प्रकट प्रतिरोध (वा बिस्तारै बढ्दै र कहिल्यै पनि त्यति उच्चमा नपुग्ने) मा पार्क हुन झुक्छ। जब दुई दिशाहरू सफासाथ अलग हुन्छन् भने निश्चित राहत हुन्छ; यो एक अज्ञातलाई केहि गतिविधिमा बदल्छ।

ध्यान दिनुपर्ने कुराहरू

धेरैजसो बच्न सकिने मतिभ्रम पहिलो लहरमा हेरिरहने र यसलाई उत्तरको रूपमा लिनेबाट आउँछ। आरम्भिक गति प्रायः चार्जिंग गतिशीलता झल्काउँछ, जसले मिटर रेंज र क्यासिटर मानसँग बदल्न सक्छ। थप दोहोर्याइने तुलना सतत पर्खाइको पछि ट्रान्जियन्ट व्यवहारबाट आउँछ।

प्रत्येक पासमा ट्र्याक गर्नका लागि फोकस बुँदाहरू:

• ट्रान्जियन्टको समयमा उकालो (छिटो बनाम सुस्त)

• अन्तको नजिक स्थिरता (स्थिर बनाम भ्रामक)

• दुई दिशामा समान पर्खाइको समयपछि स्थिर मान

किन यो “युक्ति पर्याप्त राम्रो” छ एक बेंचमा

यो दृष्टिकोणले एक शारीरिक असममितता मुनि निर्णय लिन्छ जुन मेट्न कठिन छ: इलेक्ट्रोलाइटिकको अक्साइड परत एक दिशामा बनाइन्छ र सामान्यतया DC तनावमा त्यो दिशालाई राम्रोसँग सहन गर्छ। जब भाग पुरानो हुँदाको लागी, मिटरको DC bia मा कम निरन्तर वर्तमान उत्पादित गर्ने दिशा प्रायः इच्छुक ध्रुवतिर मेल खान्छ। यो प्रयोगशाला-स्तरीय पहिचान मानकहरूलाई सन्तोषजनक बनाउने छैन, तर यसले मर्मतलाई भावनात्मक मोडमा जानबाट रोक्न सक्छ, क्यासिटर उल्टिएको अवस्थामा जडान गरेर सुरुमा र त्यसपछि तल्लो क्षति खोज्नका लागि।

प्रतिरोध मोडमा मल्टीमिटर प्रयोग गर्दै

एक प्रतिरोधको दायरा चयन गर्नुहोस् जुन दृश्य चार्जिंग ट्रान्जियन्ट देखाउँछ। एनालग मिटरहरूमा यो प्रायः R×100 वा R×1k हुन्छ; DMM मा, एक ओम्स दायराको छनोट गर्नुहोस् जुन सम्पूर्ण अवलोकन विन्डोको लागि “OL” मा मात्र बस्दैन।

सेटअप र सुरक्षा गार्डरेन

सर्किटमा काल्पनिक पठनहरूले प्रायः भ्र्रमपत्रको कारणले गर्दा मिटरले देख्ने कुरामा अन्य कम्पोनेन्टहरू प्रभाव पार्न सक्छन्, त्यसकारण क्यासिटरलाई सर्किटबाट हटाउनु सामान्यतया cleaner बाटो हो जब तपाईं यसलाई व्यवस्थापन गर्न सक्नुहुन्छ। प्रत्येक मापन अघि क्यासिटर डिस्चार्ज गर्नुहोस्, केवल पहिलोको लागि होइन, किनभने बाँचिरहेको चार्जले तपाईंको दोस्रो तुलना विश्वासयोग्य बनाउँछ जबकि यो गलत हुन्छ। ठूलो क्यासिटरहरूको लागि, रेजिस्टर डिस्चार्ज हल्का हुन्छ; सानो मानहरूको लागि, नियन्त्रण गरिएको छोटकार सुरक्षित छ भन्ने कुरामा तपाईं विश्वस्त हुनुहुन्छ भने स्वीकार्य हुन सक्छ।

एक सानो मिटर दायरा संग धेरै ठूलो क्यासिटरहरूलाई बारम्बार हिर्काउन प्रयास नगर्नुहोस्। आरम्भिक उछालले केहि उपकरणहरूमा तनाव दिन सक्छ र यिनले मात्र नतिजाहरूलाई असंगत बनाउन सक्छ, जुन सूक्ष्म भिन्नताहरूको तुलना गर्दा निराशाजनक हुन्छ।

तयारी चेकलिस्ट:

• सम्भव भएमा सर्किटबाट क्यासिटर हटाउनुहोस्।

• प्रत्येक मापन चक्र अघि डिस्चार्ज गर्नुहोस्।

• क्यासिटरको आकार र सुरक्षा सन्दर्भमा उपयुक्त डिस्चार्ज विधि प्रयोग गर्नुहोस्।

• ठूलो क्यासिटरहरूमा बारम्बार उच्च-उपचार “हिट” सीमित गर्नुहोस्।

मापन अनुक्रम: दुई दिशाएँ, एउटै समय, एउटै धैर्य

परीक्षणलाई जोडीदार तुलना को रूपमा सञ्चालन गर्नुहोस्। तपाईं एक परिपूर्ण नम्बरको खोजी गर्दा हुनुहुन्न; तपाईं चेक गर्दै हुनुहुन्छ कि कुन दिशा एउटै अवस्थाममा “सहज” देखिन्छ।

दुई-पास रुटिन:

• काला लिडलाई एक टर्मिनलमा र रातो लिडलाई अर्कोमा जडान गर्नुहोस्।

• ट्रान्जियन्टको माध्यमबाट अवलोकन गर्नुहोस्; त्यसपछि स्थिर व्यवहारलाई निर्दिष्ट गरिएको पर्खाइको समय (साधारणतया 5–15 सेकेण्ड, क्षमता र मिटरको प्रतिक्रिया अनुसार समायोजन) पछि रेकर्ड गर्नुहोस्।

• अर्को पटक डिस्चार्ज गर्नुहोस् ताकि दोस्रो पास एउटै आधार रेखाबाट सुरु होस्।

• लिडहरू उल्टाउनुहोस् र समान पर्खाइको समयसँग दोहोर्याउनुहोस्।

• स्थिर नतिजाहरूको तुलना गर्नुहोस्; उच्च प्रकट प्रतिरोधमा समाप्त हुने दिशा सामान्यतया सो उन्मुखीकरणमा कम लिकेजसँग मेल खान्छ।

उच्च प्रतिरोध र दिशात्मक व्यवहारको व्याख्या गर्दै

विभिन्न मिटरहरूले ओहम्स मोडमा कम्पोनेन्टलाई विभिन्न तवरले ढल्काउँछन्, र यसले चुपचाप कुन लिड कुन आन्तरिक ध्रुवीकरण अनुमानमा मेल खाँदैन भन्ने कुरामा फेरबदल गर्न सक्छ। यो प्रक्रियामा धारण गरिएको मिटर व्यवहारअनुसार, उच्च अन्तिम प्रतिरोध उत्पन्न गर्ने उन्मुखीकरण क्यासिटरको सकारात्मक टर्मिनलमा काला लिड भएकोसँग मेल खान्छ।

ध्रुवता जाँच गर्दा अनिश्चितता सामान्य हो। गल्तीहरूबाट बच्नको लागि एक सरल उपाय भनेको एक ज्ञात पोलाराइज्ड क्यासिटर र परीक्षणको लागि योजनाबद्ध गरिएको ठ्याक्कै मिटर र रेंजको प्रयोग गरेर एक पटक ध्रुवता प्रमाणित गर्नु हो। यो सानो जाँचले पुनरावृत्ति गरिएका त्रुटिहरू रोक्नमा मद्दत गर्छ, विशेष गरेर एनालग मिटरहरू, डिजिटल मिटरहरू, वा विभिन्न DMM मोडेलहरू बीच सर्नु पर्दा।

एक अन्तिम मापनमा निर्भर गर्नुको सट्टा, दोहोरिएका परीक्षणहरू प्रायः लगातार नतिजा र मेल खाने संकेतकहरूको लागि जाँच गरिन्छ।

देख्नको लागि दिशात्मक संकेत:

• राम्रो दिशा चाँडै चढ्न र उच्चमा बस्नको लागि प्रवृत्ति गर्दछ।

• खराब दिशा सामान्यतया तल बाँच्न, चर्को हुन वा कम स्थिर देखिनको लागि प्रवृत्ति गर्दछ।

यदि दुवै दिशाहरू लगभग समान देखिन्छन् भने, निष्कर्षमा जोर दिनको प्रलोभनलाई रोक्नुहोस्। त्यही समयमा क्यापेसिटर गैर-ध्रुवीकरण गरिएको, नराम्ररी बिग्रिएको, चयन गरिएको दायरासँग तुलनागर्न असमान रहेको हुनसक्छ, या अझै पनि बाँकी सर्किट जडानहरूले प्रभावित गरिरहेको हुन सक्छ।

सामान्य विफलता घटनाहरू र भ्रामक पठनहरू

यो एक तुलना विधि हो, र तुलना तब असफल हुन्छ जब बाह्य तत्वहरूले तपाईंले देख्नको लागि प्रयास गर्दै हुनुहुने भिन्नतालाई बथान गर्छन्।

विफलता मोड र कोण केसहरू:

• इन-सर्किट वर्तमान मार्गहरू: समानान्तर प्रतिरोधकहरू, अर्धचालक जंक्शनहरू, र रेलहरूले मापनलाई प्रभुत्वमा राख्न सक्छ र यति गर्दा स्पष्ट निष्कर्षलाई उल्ट्याउन सक्छ।

• उमेर या क्षतीबाट उच्च लीक: दुवै दिशाहरूले कम मापन गरिन सक्छ, जसले परिप्रेक्ष्यलाई संकुचित गर्छ।

• धेरै सानो क्षमत: पारगमन मानिन कठिन वा पर्यवेक्षण गर्नु असम्भव हुनु सक्छ, जसले बसेको मानलाई धूमिल बनाउँछ।

• धेरै ठूलो क्षमत: पारगमन लामो हुन सक्छ र इनरश उच्च हुन सक्छ; तपाईंको समयको स्थिरता तपाईंले अपेक्षा गर्नु भन्दा बढी महत्त्वपूर्ण हुन्छ।

• गैर-ध्रुवीय इलेक्ट्रोलाइटिक: AC-रेटिड/गैर-ध्रुवीय प्रकारहरूले एक बलियो दिशात्मक भिन्नता प्रदर्शन गर्न सक्दैनन्।

विद्युत शक्ति लागू गर्नु अघि क्रस-चेकहरू

यदि तपाईंलाई थाहा छ कि सर्किटमा क्यापेसिटर के गरिरहेको छ भने, त्यो सन्दर्भलाई एक साक्षात्कारको जाँचको रूपमा प्रयोग गर्नुहोस्। धेरै पावर-आपूर्ति फ़िल्टर प्लेसमेन्टमा, सकारात्मक टर्मिनलले प्रायः उच्च DC सम्भावित नोडको सामना गर्दछ, जबकि नकारात्मक पक्ष प्रायः भुईंमा फर्कन्छ या नकारात्मक रेलमा फर्कन्छ। जब तपाईंको लिकेज-दिशानिर्देश तुलना र सर्किटको DC टोपोलोजी एकै दिशामा इंगित गर्छ, निर्णय सामान्यतया धेरै कम तनावपूर्ण महसुस हुन्छ।

यदि तिनीहरूले असहमत छन् भने, चाँडो नगर्दै अर्को डेटा बिन्दु संकलन गर्नुहोस्। प्रमाणित गर्ने थप तरिकाहरूमा समावेश छन्: योजनाबद्धका चित्रहरूको पठन (यदी उपलब्ध छ), बोर्ड कपरलाई ज्ञात रेलहरूसम्म अनुगमन गर्ने, वा नियन्त्रण गरिएका कम भोल्टेज बेंच आपूर्ति प्रयोग गर्ने जसले पूर्ण अपरेटिंग तनावमा प्रतिबद्ध नगरी व्यवहारलाई अवलोकन गर्न अनुमति दिन्छ।

पावर जाँच गर्ने विकल्पहरू:

• योजनाबद्ध पुष्टि

• बोर्ड ट्रेस/टोपोलोजी निरीक्षण

• वर्तमान सीमिती सहितको कम भोल्टेज बेंच आपूर्ति परीक्षण

एक अधिक भरोसायोग्य कार्यप्रवाहले दुई चीजहरूलाई संयोजन गर्छ: एक दिशात्मक लिकेज तुलना र कम्तीमा एक स्वतन्त्र पुष्टि। एक्लै लिएको मापन मिटरको डिजाइन, अवशिष्ट चार्ज, दायराको चयन, या लुकेका सर्किट मार्गहरूले मूर्ख बनाउन सक्दछन्। एक छोटो रुटीन, निर्वहन गर्नुहोस्, दुवै दिशाहरूलाई निरंतर समयको साथ मापन गर्नुहोस्, त्यसपछि सर्किटको टोपोलोजीको विरुद्धमा मान्य गर्नुहोस्, यसले केही समय थप गर्छ, तर यसले सरल मर्मतलाई लामो र महँगो फलहरूको श्रृंखला बनाउन सक्छ जसले उल्टो स्थापना त्रुटि जस्तो समस्यालाई रोक्न सक्दछ।

निष्कर्ष

इलेक्ट्रोलाइटिक क्यापेसिटरहरू पावर सप्लाई, एनालग सिस्टम, अडियो सर्किट, र ऊर्जा-सञ्चय अनुप्रयोगहरूमा अत्यावश्यक रहन्छन् किनकि तिनीहरूले धेरै अन्य क्यापेसिटर प्रकारहरूले आर्थिक रूपमा सम्बोधन गर्न नसक्ने व्यावहारिक बल्क क्षमत र फ़िल्टरिंग समस्याहरूको समाधान गर्छन्। तिनीहरूको वास्तविक प्रदर्शन केवल क्षमताका मानमा मात्र होइन, तर ESR, ripple-current सम्हाल्ने, गर्मी परिस्थितिहरू, भोल्टेज डेर्याटिङ, र दीर्घकालिक रासायनिक स्थिरतामा पनि निर्भर गर्दछ। एल्युमिनियम इलेक्ट्रोलाइटिकहरू उच्च-क्षमताका र पावर-फ़िल्टरिंग भूमिकामा लगातार प्रभुत्वमा रहन्छन्, जबकि टन्तालम क्यापेसिटरहरूले सघन आकार र स्थिर इलेक्ट्रिकल व्यवहार प्रदान गर्छन् जब तान्ने स्थितिहरू सावधानीपूर्वक नियन्त्रण गरिन्छ। आधुनिक डिजाईनहरूले दिनहुँ इलेक्ट्रोलाइटिकहरूसँग सिरामिक क्यापेसिटरहरूलाई यथार्थ मापन व्यवहारलाई सन्तुलित गर्न र समग्र पावर-रेल स्थिरता सुधार गर्नका लागि संयोजन गरिरहेछन्।

बारम्बार सोधिने प्रश्नहरू [FAQ]

1. इलेक्ट्रोलाइटिक क्यापेसिटरहरू प्रायः थर्मल तनावको कारणले किन असफल हुन्छन् जब कि साधारण क्षति भन्दा?

ESR मार्फत बहिरहेको रीरिपल करनले क्यापेसिटरको भित्रको ताप उत्पन्न गर्दछ। तापमान बढ्दै जाँदा, इलेक्ट्रोलाइट वाष्पीकरण र रासायनिक बुढोपन तेज हुन्छ, जसले थप ESR बढाउँछ र थप ताप उत्पन्न गर्छ। यो संकुचन चक्र प्रायः पावर सप्लाईहरूमा वास्तवमै जीवन-म्यादमा सीमित गर्ने यन्त्र बनिदिन्छ, विशेष गरी तातो आवरणहरूमा जसमा खराब वायुको प्रवाह हुन्छ।

2. ESR लाई पावर सर्किटमा उपयोगी विशेषता र डिजाइन सीमितता मानिनु किन?

ESR पावर हानिकारकता र ताप उत्पन्न गर्दछ, तर यसले क्क्रेलार नियन्त्रण लूपहरूको ठोसता पनि प्रदान गर्न सक्छ। धेरै कम ESR ले ripple कम गर्न सक्छ तर कहिलेकाहीं यदि क्क्रेलारको मुआफ गर्न एक निश्चित ESR दायराको आशा गरिन्छ भने चक्रीयता ल्याउन सक्छ। यसका कारण, ESR प्रायः नियन्त्रण गरिएको डिजाइन प्यारामिटरको रूपमा व्यवहार गरिन्छ र केवल सबै लागतहरूमा घटाउनको रूपमा होइन।

3. पावर रेलहरूमा इलेक्ट्रोलाइटिक क्यापेसिटरहरू प्रायः सिरामिक क्यापेसिटरहरूसँग एकीकृत गरिन्छन् किन?

इलेक्ट्रोलाइटिक्सले थोक ऊर्जा भंडारण र बिस्तारै लोड परिवर्तनलाई राम्रोसँग सम्हाल्छ, जबकि सिरेमिकले उच्च-आवृत्ति स्विचिङ आवाज र चाँडो वर्तमानको चोटीमा धेरै चाँडो प्रतिक्रिया जनाउँछ। दुवैलाई साथमा प्रयोग गर्दा यसले व्यापक कम-इम्पिडेन्स आवृत्ति प्रतिक्रियालाई सिर्जना गर्छ, जसले अस्थायी स्थिरता सुधार गर्दछ र एक मात्र कापासिटर प्रकारमा निर्भर गर्नु भन्दा रेल आवाजलाई बढी प्रभावकारी रूपमा घटाउँछ।

४. Ripple current ले इलेक्ट्रोलाइटिक कापासिटरको आयुमा सिधै कसरी प्रभाव पार्दछ?

Ripple current ले ESR नोक्सानहरू मार्फत आन्तरिक तापलाई उत्पादन गर्छ। आन्तरिक तापमान बढ्दै जाँदा, इलेक्ट्रोलाइटको дег्रेडेसन तिब्र बन्छ, जसले समयसँगै कापासिटेन्सको drift र बढ्दो ESR निम्त्याउँछ। voltage रेटिङहरू सुरक्षित देखिए पनि, अत्यधिक ripple current ले थर्मल परिस्थितिहरू राम्रोसँग नियन्त्रणमा नरहुँदा सेवा जीवनलाई महत्वपूर्ण रूपमा छोट्याउन सक्छ।

५. तान्तालम कापासिटरहरूलाई अलुमिनियम इलेक्ट्रोलाइटिक्सको अपेक्षामा कडा सर्ज र इनरद्वार प्रबंधन किन चाहिए?

तान्तालम कापासिटरहरू सर्ज वर्तमान र स्टार्टअप तनाव प्रति बढी संवेदनशील हुन्छन्। अचानक चार्जिङ घटनाहरू, हट-प्लगिङ, वा आपूर्ति ओभरसुटले स्थानिय डाइइलेक्ट्रिक ब्रेकडाउन सुरू गर्न सक्छ जुन विनाशकारी विफलतामा पुग्न सक्छ। डिजाइनरहरूले प्रायः यस जोखिमलाई सॉफ्ट-स्टार्ट सर्किट, श्रृंखला प्रतिरोध, नियन्त्रण गरिएको र्याम्प दर, र संवेदनशील भोल्टेज डेरेटिङ गरेर घटाउँछन्।

६. लामो भण्डारण अवधिहरु पछि इलेक्ट्रोलाइटिक कापासिटरहरूले किन फरक व्यवहार गर्न सक्छन्?

इलेक्ट्रोलाइटिक कापासिटरहरूको भित्रको अक्साइड डाइइलेक्ट्रिक तह लामो समयदेखि भोल्टेज बिना राख्दा विस्तारै बिग्रिन सक्छ। जब शक्ति अचानक फिर्ता लगाइन्छ, लीक भइहाल्ने करेन्ट प्रारम्भमा बढ्न सक्छ किनकि डाइइलेक्ट्रिकलाई आंशिक रूपमा पुनःफर्मिङ गर्न आवश्यक हुन्छ। नियन्त्रण गरिएको भोल्टेज र्याम्प-अपले एफसेट अप तनावलाई घटाउँदै थप स्थिर कार्यक्षमता पुनर्स्थापित गर्न मद्दत गर्छ।
