रङ रङ इन्डक्टर कार्य सिद्धान्त, परीक्षण विधिहरू, र सर्किट अनुप्रयोगहरू

रङ रिङ इन्डक्टरहरू साना तर उपयोगी कम्पोनेन्टहरू हुन् जसले इलेक्ट्रोनिक सर्किटहरूलाई स्थिर रहन, ऊर्जा व्यवस्थापन गर्न र अनावश्यक सिग्नलको आवाज कम गर्न मद्दत गर्छ।यस लेखले तिनीहरूले इलेक्ट्रोम्याग्नेटिक इन्डक्सन मार्फत कसरी काम गर्छ, तिनीहरूको डिजाइनले कसरी फिल्टरिङ र ऊर्जा भण्डारणलाई समर्थन गर्छ र तिनीहरू किन विद्युत आपूर्ति, सञ्चार प्रणाली र अन्य इलेक्ट्रोनिक उपकरणहरूमा प्रयोग गरिन्छ भनी व्याख्या गर्छ।यसले इन्डक्टर रङ कोडहरूको अर्थ र तिनीहरूलाई परीक्षण गर्न प्रयोग गरिने आधारभूत विधिहरू पनि समावेश गर्दछ, तिनीहरूको प्रकार्य, चयन, र सर्किट डिजाइनमा व्यावहारिक मूल्यको स्पष्ट दृश्य दिन्छ।

क्याटलग

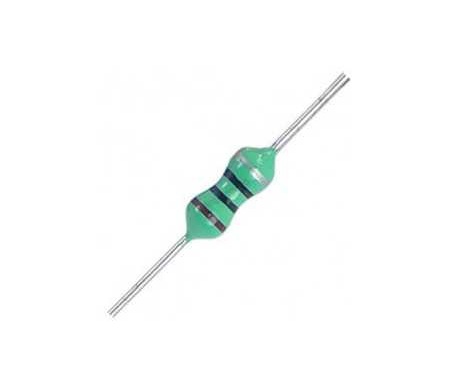

रङ रङ इन्डक्टरको मुख्य प्रकार्यता बुझ्दै

एक रङ रिंग इन्डक्टर एक कम्प्याक्ट इलेक्ट्रोनिक कम्पोनेन्ट हो जुन ऊर्जा भण्डारण गर्न र स्थिर सर्किट प्रदर्शनलाई समर्थन गर्न डिजाइन गरिएको हो।यो सामान्यतया इलेक्ट्रोनिक प्रणालीहरूमा प्रयोग गरिन्छ जहाँ नियन्त्रित ऊर्जा प्रवाह र सिग्नल गुणस्तर महत्त्वपूर्ण हुन्छ।इन्डक्टरमा रङ ब्यान्डहरूले डिजाइन, मर्मत, वा प्रतिस्थापनको समयमा द्रुत पहिचानको लागि अनुमति दिँदै यसको इन्डक्टन्स मूल्यलाई संकेत गर्दछ।

रङ रङ इन्डक्टरको मुख्य कार्य वर्तमान व्यवस्थापन र सर्किटमा सिग्नल स्थिरता सुधार गर्न हो।यसले कार्यसम्पादनलाई असर गर्न सक्ने अचानक परिवर्तनहरू घटाएर ऊर्जाको स्थिर प्रवाह कायम राख्न मद्दत गर्छ।यसको कारणले, यसले कम-शक्ति र उच्च-शक्ति इलेक्ट्रोनिक अनुप्रयोगहरूमा भरपर्दो सञ्चालन सुनिश्चित गर्न महत्त्वपूर्ण भूमिका खेल्छ।

रङ रङ इन्डक्टरहरू फिल्टरिङ र सिग्नल कन्डिसन सर्किटहरूमा व्यापक रूपमा प्रयोग गरिन्छ।फिल्टर अनुप्रयोगहरूमा, तिनीहरूले बिजुलीको आवाज कम गर्न र अनावश्यक संकेतहरू हटाउन मद्दत गर्छन्, जसले क्लिनर र थप सटीक आउटपुटहरू निम्त्याउँछ।रेसोनन्ट सर्किटहरूमा, तिनीहरूले विशिष्ट आवृत्तिहरू चयन गर्न मद्दत गर्छन्, जुन संचार प्रणाली र इलेक्ट्रोनिक उपकरणहरूमा आवश्यक छ जुन सटीक संकेत नियन्त्रणमा निर्भर हुन्छ।

यी इन्डक्टरहरू पावर सप्लाई सर्किटहरूमा पनि महत्त्वपूर्ण छन्।तिनीहरूले भोल्टेज स्तरहरू स्थिर गर्न र लगातार ऊर्जा वितरणलाई समर्थन गर्न मद्दत गर्दछ, विशेष गरी परिवर्तन भारहरू भएका प्रणालीहरूमा।यसले तिनीहरूलाई पावर कन्भर्टरहरू, ब्याट्री प्रणालीहरू, र सौर्य र वायु प्रणालीहरू जस्ता नवीकरणीय ऊर्जा सेटअपहरू जस्ता अनुप्रयोगहरूमा उपयोगी बनाउँछ।

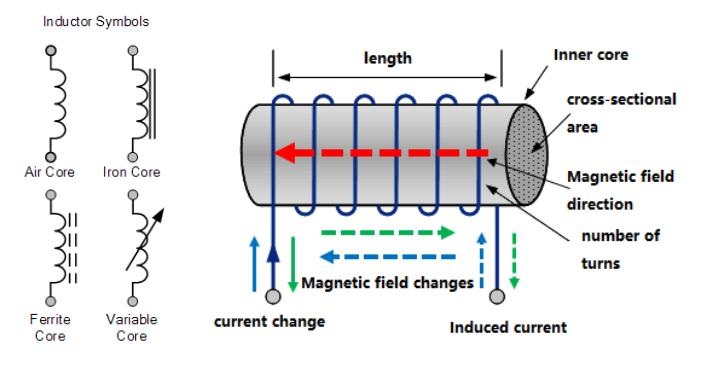

रङ-रिङ इन्डक्टरले कसरी काम गर्छ?

एक रंग-रिंग प्रेरक विद्युत चुम्बकीय प्रेरण को सिद्धान्त मा आधारित संचालित।जब कुण्डलबाट विद्युत प्रवाह हुन्छ, यसले यसको वरिपरि चुम्बकीय क्षेत्र बनाउँछ।यदि वर्तमान परिवर्तन हुन्छ भने, चुम्बकीय क्षेत्र पनि परिवर्तन हुन्छ।यो परिवर्तन चुम्बकीय क्षेत्रले एक भोल्टेज उत्पन्न गर्दछ जुन वर्तमानमा परिवर्तनको विरोध गर्दछ।यस प्रभावलाई आत्म-प्रेरण भनिन्छ।

यस व्यवहारको कारण, प्रेरकले वर्तमानमा अचानक वृद्धि वा घट्ने प्रतिरोध गर्दछ।द्रुत परिवर्तनहरूलाई अनुमति दिनुको सट्टा, यसले तिनीहरूलाई सुस्त बनाउँछ, सर्किटमा ऊर्जाको अधिक स्थिर प्रवाह कायम राख्न मद्दत गर्दछ।यसैले सर्किटहरूमा इन्डक्टरहरू महत्त्वपूर्ण छन् जसलाई सहज र नियन्त्रित वर्तमान चाहिन्छ।

इन्डक्टरको प्रदर्शन यसको भौतिक डिजाइनमा निर्भर गर्दछ।कुण्डलमा घुमाउने संख्या, मूल सामग्री, र इन्डक्टरको आकार जस्ता कारकहरूले चुम्बकीय क्षेत्र कति बलियो हुन्छ र यसले वर्तमान परिवर्तनहरूमा कत्तिको प्रभावकारी रूपमा प्रतिक्रिया दिन्छ भन्ने कुरालाई प्रभाव पार्छ।फेराइट वा फलाम जस्ता सामग्रीबाट बनेको कोरले इन्डक्टन्स बढाउँछ, जबकि एयर-कोर डिजाइनहरू उच्च-फ्रिक्वेन्सी संकेतहरूको लागि राम्रोसँग उपयुक्त हुन्छन्।

रङ-रिङ इन्डक्टर भित्र, इन्सुलेटेड तामाको तार कुण्डली बनाउनको लागि कडा रूपमा घाउ गरिन्छ।यो संरचनाले कम्पोनेन्ट कम्प्याक्ट राख्दा कुशल चुम्बकीय क्षेत्र उत्पादन गर्न अनुमति दिन्छ।सतहमा रङको घण्टीहरूले सञ्चालनलाई असर गर्दैन तर इन्डक्टन्स मान पहिचान गर्न द्रुत तरिका प्रदान गर्दछ।

व्यावहारिक सर्किटहरूमा, यो अपरेटिङ सिद्धान्तले इन्डक्टरलाई हालको व्यवहार नियन्त्रण गर्न, अचानक स्पाइकहरू कम गर्न, र स्थिर संकेत र शक्ति अवस्थाहरूलाई समर्थन गर्न अनुमति दिन्छ।

रङ रङ इन्डक्टरको डिजाइन विशेषताहरू

रङ रङ इन्डक्टरलाई कम्प्याक्ट र व्यावहारिक संरचनाको साथ डिजाइन गरिएको छ जसले इलेक्ट्रोनिक सर्किटहरूमा विश्वसनीय प्रदर्शनलाई समर्थन गर्दछ।यसको निर्माणमा सामान्यतया घाउको कुण्डल र चुम्बकीय कोर समावेश हुन्छ, जसले विभिन्न सर्किट लेआउटहरूमा सजिलै फिट हुने स्थिर कम्पोनेन्ट बनाउँछ।भौतिक डिजाइनले यसलाई विभिन्न बिजुली अवस्थाहरू ह्यान्डल गर्न अनुमति दिन्छ जबकि अनुप्रयोगहरूमा लगातार व्यवहार कायम राख्छ।

यसको मुख्य डिजाइन सुविधाहरू मध्ये एक बाहिरी सतहमा रंग ब्यान्ड कोडिङ प्रणाली हो।यी रंगीन घण्टीहरूले इन्डक्टन्स मूल्य र सहिष्णुता प्रतिनिधित्व गर्दछ, यसले अतिरिक्त मापन उपकरणहरू बिना कम्पोनेन्ट पहिचान गर्न सजिलो बनाउँछ।यो मानकीकृत मार्किङ प्रणालीले सर्किट असेंबलीलाई सरल बनाउँछ, स्थापनाको क्रममा त्रुटिहरू कम गर्छ, र मर्मत वा प्रतिस्थापन प्रक्रियाहरू गति दिन्छ।

इन्डक्टरलाई सुरक्षात्मक इन्सुलेट तहले पनि लेपित गरिएको छ।यो कोटिंगले कम्पोनेन्ट र वरपरको सर्किट बीचको विद्युतीय इन्सुलेशन प्रदान गर्दछ, सर्ट सर्किट र अनावश्यक हस्तक्षेप रोक्न मद्दत गर्दछ।यसले मेकानिकल सुरक्षा पनि थप्छ, इन्डक्टरलाई ह्यान्डलिंग, वातावरणीय जोखिम, र दीर्घकालीन प्रयोगको सामना गर्न अनुमति दिन्छ।

सामाग्री चयन अर्को महत्त्वपूर्ण डिजाइन विशेषता हो।मुख्य सामग्री, जस्तै फेराइट वा पाउडर गरिएको फलाम, इच्छित अनुप्रयोगको आधारमा छनोट गरिन्छ।विभिन्न सामग्रीहरूले प्रदर्शन कारकहरूलाई प्रभाव पार्छ जस्तै आवृत्ति प्रतिक्रिया, दक्षता, र थर्मल स्थिरता।कुण्डलमा प्रयोग गरिएको तार पनि उपयुक्त वर्तमान ह्यान्डलिंग र स्थायित्व समर्थन गर्न चयन गरिएको छ।

आकार र आकार डिजाइन मा एक महत्वपूर्ण भूमिका खेल्छ।रङ रिंग इन्डक्टरहरू विशिष्ट सर्किट आवश्यकताहरूसँग मेल खाने विभिन्न आकारहरूमा उपलब्ध छन्।साना डिजाइनहरू कम्प्याक्ट इलेक्ट्रोनिक उपकरणहरूमा प्रयोग गरिन्छ, जबकि ठूलाहरूले उच्च शक्ति स्तरहरू ह्यान्डल गर्न सक्छन्।यो लचिलोपनले इन्जिनियरहरूलाई विद्युतीय र भौतिक बाधाहरू दुवै फिट हुने कम्पोनेन्टहरू चयन गर्न अनुमति दिन्छ।

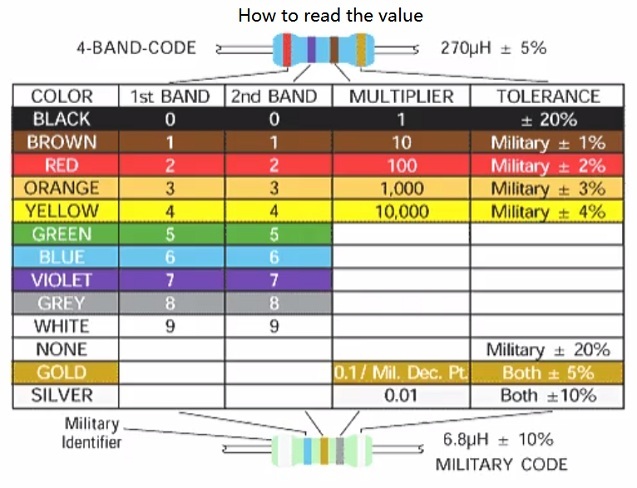

इन्डक्टर रङ कोडहरू डिकोडिङ र बुझ्दै

इन्डक्टर रङ कोडहरूले इन्डक्टन्स मानहरूको कुशल पहिचान सक्षम गर्न डिजाइन गरिएको व्यावहारिक विधिको रूपमा सेवा गर्दछ।यी कोडहरू मानकीकृत रङ सम्मेलनहरू पछ्याउँछन्, दुवै घटक पहिचान र इलेक्ट्रोनिक सर्किटहरूको संयोजनलाई स्ट्रिमलाइन गर्ने लक्ष्य राख्छन्।प्रत्येक रङ ब्यान्ड वा स्ट्राइप इन्डक्टरको सतहमा नक्काशीले यसको विद्युतीय गुणहरूको बारेमा विशेष जानकारी प्रदान गर्दछ, जटिल प्रणालीहरूमा उचित एकीकरणको सुविधा दिन्छ।

इन्डक्टर रङ ब्यान्डहरूमा इन्कोड गरिएका कोर पक्षहरू

इन्डक्टरमा रङ ब्यान्डहरूको प्रणालीले फरक विद्युतीय प्यारामिटरहरू एन्कोड गर्दछ जसले सर्किट भित्र यसको कार्यक्षमतामा योगदान गर्दछ:

• संख्यात्मक आधार मानहरू: प्रारम्भिक रङ ब्यान्डहरूले अंकहरू प्रतिनिधित्व गर्दछ, जसले आधारभूत अधिष्ठापन मान स्थापना गर्दछ।प्रत्येक रङ एक अद्वितीय संख्यात्मक अंकसँग मेल खान्छ (जस्तै, खैरो = 1, रातो = 2, सुन्तला = 3)।

• मापन कारक: त्यसपछिको ब्यान्डले गुणकको रूपमा कार्य गर्दछ, आधार नम्बरलाई यसको उपयुक्त आगमनात्मक क्रममा मापन गर्दछ।उदाहरणका लागि, खैरोले ×10, रातोले ×100, र सुन्तलाले ×1000 (वा ×1K) लाई जनाउँछ।

• शुद्धता दायरा: सहिष्णुता ब्यान्डले उल्लेखित इन्डक्टेन्स मानबाट स्वीकार्य भिन्नतालाई संकेत गर्दछ।उदाहरणहरू सुन (±5%) र चाँदी (±10%) समावेश छन्।

प्रभावकारी रूपमा विच्छेदन र यी प्यारामिटरहरू लागू गर्नाले इन्डक्टर रङ कोडहरूको व्याख्याको लागि आधार बनाउँछ, जसले सर्किटको विश्वसनीयता र दक्षतालाई गहिरो रूपमा प्रभाव पार्न सक्छ।डिकोडिङमा एक निरीक्षणले अनजाने रूपमा परिचालन अवरोधहरू वा इलेक्ट्रोनिक डिजाइनहरूमा सबोप्टिमल परिणामहरू निम्त्याउन सक्छ।

चार-ब्यान्ड इन्डक्टरको चरण-दर-चरण डिकोडिङ

चार-ब्यान्ड इन्डक्टरले संरचित कोडिङ अर्डरलाई नियोजित गर्दछ जुन, पछ्याउँदा, सुसंगत र सही व्याख्या सुनिश्चित गर्दछ:

• आधार मान: पहिलो र दोस्रो ब्यान्डले इन्डक्टन्स मानको संख्यात्मक घटकलाई जनाउँछ।

• गुणक: तेस्रो ब्यान्डले यो मानलाई उपयुक्त परिमाणमा समायोजन गर्न कारक पहिचान गर्दछ।

• सहिष्णुता ब्यान्ड: चौथो पट्टीले नाममात्र इन्डक्टन्सबाट अनुमति दिइएको विचलनको डिग्री निर्दिष्ट गर्दछ।

एप्लिकेसनको लागि, खैरो, कालो, रातो र सुनको रंग ब्यान्डले चिन्ह लगाइएको इन्डक्टरलाई विचार गर्नुहोस्:

• संख्यात्मक मान: खैरो = 1, कालो = 0;संख्यात्मक आधार 10 हो।

• गुणक रूपान्तरण: रातोले ×१०० जनाउँछ।

• अन्तिम प्रेरणा: 10 × 100 = 1000μH (माइक्रोहेनरीज)।

• शुद्धता सूचक: सुनले ± 5% को सहनशीलता प्रतिबिम्बित गर्दछ।

यस सीधा प्रक्रियालाई बुझेर र लागू गर्नाले कार्यात्मक इलेक्ट्रोनिक प्रणालीहरू निर्माण गर्न मद्दत गर्दछ र कम्पोनेन्टहरूले इच्छित विशिष्टताहरू पूरा गर्दछन्।यसलाई दूरसंचार वा उच्च परिशुद्धता निर्माण कार्यप्रवाह जस्ता महत्वपूर्ण वातावरणहरूमा प्रयोग गरिन्छ।

रङ ब्यान्ड अभिमुखीकरणका लागि विधिगत अभ्यासहरू

इन्डक्टर रङ ब्यान्डहरू व्याख्या गर्ने एउटा अभिन्न पक्ष तिनीहरूलाई उचित अनुक्रममा पढ्नु हो।सामान्यतया, सहिष्णुता ब्यान्ड, प्राय: सुन वा चाँदी, टाढाको अन्त्यमा देखा पर्दछ, संख्यात्मक वा गुणक ब्यान्डहरूसँग विपरित।यो क्रम कायम राख्नाले अस्पष्टता हटाउँछ र सही पठन सक्षम बनाउँछ।

अनुशासित भिजुअल पहिचानले त्रुटिहरू कम गर्छ, सर्किट डिजाइनलाई सरल बनाउँछ, र एसेम्बली जोखिमहरू कम गर्छ।नियमित प्रयोगले द्रुत रङ कोड पहिचान सुधार गर्दछ र माग कार्यहरूमा छिटो कामलाई समर्थन गर्दछ।

सर्किट डिजाइन मा परिशुद्धता को लागी प्रभाव

इन्डक्टर रङ कोडहरू पहिचान गर्नु आधारभूत गणनाहरू भन्दा बाहिर जान्छ, यसले उत्कृष्ट सर्किट प्रदर्शनको लागि गेटवे प्रदान गर्दछ।एनालग सिग्नल प्रशोधन वा उच्च-फ्रिक्वेन्सी सञ्चार प्रणालीहरू जस्ता उन्नत अनुप्रयोगहरूमा, इन्डक्टन्समा थोरै विचलनले पनि परिणामहरूलाई असर गर्न सक्छ, जस्तै अनुनाद आवृत्तिहरू परिवर्तन गर्ने वा सिग्नल फिडेलिटी घटाउने।

इन्डक्टर चयन सिद्धान्त र व्यावहारिक अनुभव दुवै मा निर्भर गर्दछ।साना निर्णयहरू बारम्बार प्रयोग र परीक्षणको साथमा सुधार हुन्छन्।यी छनौटहरूले सही प्रदर्शन र स्थिर सर्किट सञ्चालन प्राप्त गर्न मद्दत गर्दछ।

इलेक्ट्रोनिक्स डिजाइन को लागी एक एकीकृत फ्रेमवर्क

इन्डक्टर रङ कोडहरूले मानहरू पहिचान गर्न सरल र सटीक तरिका प्रदान गर्दछ।यो प्रणालीले इलेक्ट्रोनिक्समा स्पष्ट र व्यापक रूपमा बुझ्ने मानक प्रदान गर्दछ।यी कोडहरू प्रयोग गर्दा सही कम्पोनेन्ट चयनलाई समर्थन गर्दछ र सर्किट डिजाइनमा स्थिरता कायम राख्न मद्दत गर्दछ।

रङ रङ इन्डक्टरको परीक्षणका लागि विधिहरू

रङ रिंग इन्डक्टरको परिचालन विश्वसनीयता सुनिश्चित गर्न र सम्भावित समस्याहरू उजागर गर्न, परीक्षण एक आवश्यक प्रक्रिया हुन्छ।यसमा सामान्यतया आधारभूत मूल्याङ्कनका लागि मल्टिमिटरहरू र थप विस्तृत मापनका लागि विशेष LCR (इन्डक्टेन्स-क्यापेसिटन्स-प्रतिरोध) मिटरहरूको प्रयोग समावेश हुन्छ।एक मल्टिमिटर द्रुत र सीधा मूल्याङ्कनका लागि उपयुक्त छ, जबकि LCR मिटरको परिशुद्धता इन्डक्टन्स मूल्याङ्कनमा उच्च शुद्धताको माग गर्ने अनुप्रयोगहरूको लागि विशेष गरी मूल्यवान छ।यी उपकरणहरू बीचको भिन्नताले निदानमा दक्षता र स्पष्टतालाई जोड दिँदै विभिन्न वातावरणको विशिष्ट आवश्यकताहरू अनुरूप अनुकूलित परीक्षण अभ्यासहरूलाई सक्षम बनाउँछ।

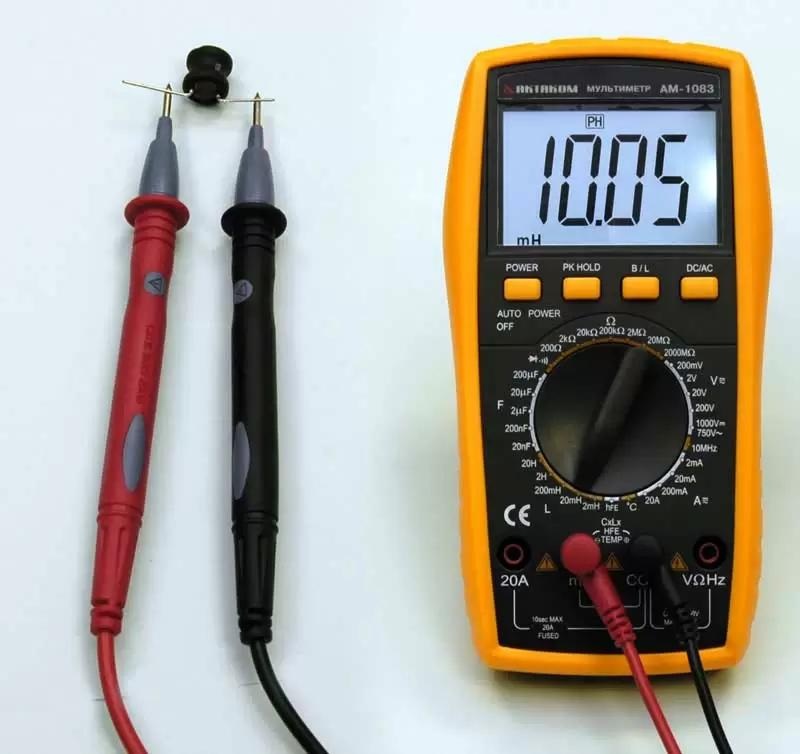

मल्टिमिटर प्रयोग गरेर परीक्षण

मानक मल्टिमिटर प्रयोग गर्दा:

• स्थिर सम्पर्क स्थापित गर्न इन्डक्टरको प्रत्येक पिनमा मल्टिमिटर लिडहरू सुरक्षित रूपमा जडान गर्नुहोस्।

• मल्टिमिटर स्क्रिनमा प्रदर्शित प्रतिरोध मानहरू अवलोकन गर्नुहोस्।अत्यन्त कम प्रतिरोधले सर्ट सर्किटहरू तर्फ संकेत गर्न सक्छ, जबकि असीम प्रतिरोधले खुला सर्किटको सुझाव दिन सक्छ।

• निर्माता द्वारा प्रदान गरिएको अपेक्षित विशिष्टताहरूसँग अवलोकन गरिएको प्रतिरोध मानहरू तुलना गर्नुहोस्।नाममात्र मानहरूबाट भिन्नताहरूले सामग्रीको गिरावट वा निर्माणमा सम्भावित त्रुटि जस्ता मुद्दाहरूलाई संकेत गर्न सक्छ।

यद्यपि यो प्रक्रियाले सरलीकृत मूल्याङ्कन विधि प्रदान गर्दछ, यो सामान्यतया अधिक सूक्ष्म प्रदर्शन अनियमितताहरू पत्ता लगाउन अपर्याप्त छ।

वास्तविक प्रयोगको क्रममा, धेरै चरहरूले मल्टिमिटर परिणामहरूलाई प्रभाव पार्न सक्छ, जस्तै वातावरणीय कारकहरू वा लीडहरू र पिनहरू बीचको सम्पर्कको स्थिरता।यो ह्यान्ड्स-अन परीक्षण मार्फत स्पष्ट हुन्छ कि ढीलो वा असमान जडानहरूले रिडिंगहरू स्क्यु गर्न सक्छ, त्रुटिहरू निम्त्याउँछ।यसबाहेक, समयसँगै ट्र्याकिङ प्रतिरोध प्रवृतिहरूले इन्डक्टरको कार्यसम्पादनमा क्रमिक परिवर्तनहरू प्रकट गर्न सक्छ, विशेष गरी वातावरणमा महत्त्वपूर्ण छ जहाँ कम्पोनेन्टहरूले थर्मल तनाव वा दोहोरिने उच्च-फ्रिक्वेन्सी लोडहरू सहन्छ।

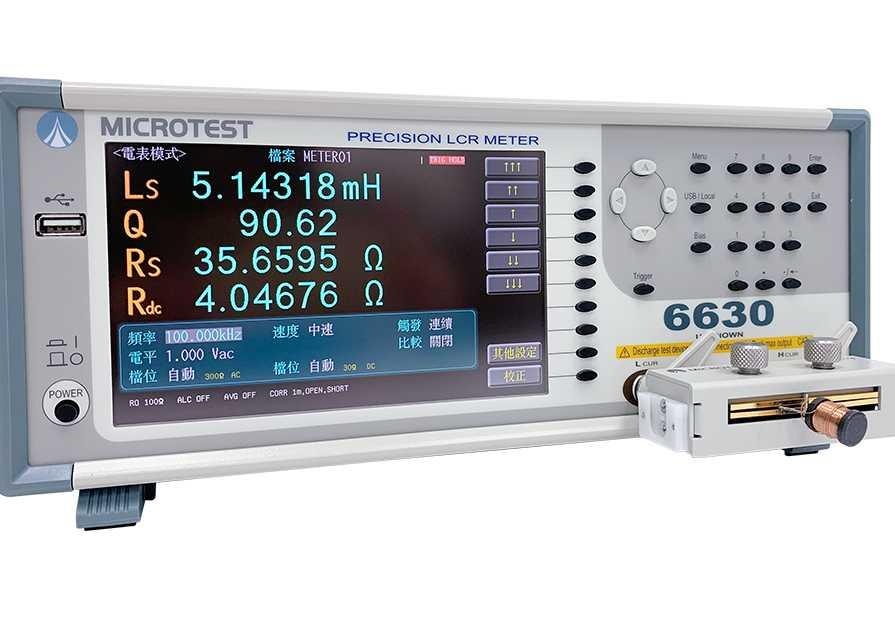

LCR मीटर संग सटीक परीक्षण

LCR मिटरहरूले तिनीहरूको विद्युतीय गुणहरू मूल्याङ्कन गरेर इन्डक्टरहरूको विस्तृत परीक्षणलाई सुविधा दिन्छ:

• इन्डक्टन्स मानहरूको सही पढाइ सुनिश्चित गर्न निर्माता-विशेष क्यालिब्रेसन चरणहरू पालना गर्नुहोस्।

• कम्पोनेन्टको स्थायित्व र उपयुक्तताको थप व्यापक बुझाइ प्रदान गर्दै क्यापेसिटन्स र प्रतिरोधी गुणहरू समावेश गर्न विश्लेषणलाई विस्तार गर्नुहोस्।

• चर परीक्षण फ्रिक्वेन्सीहरूमा इन्डक्टन्स मापन गर्न उन्नत LCR मिटर प्रकार्यहरूको लाभ उठाउनुहोस्।यसले मानक मल्टिमिटरहरूद्वारा पत्ता लगाउन नसकिने फ्रिक्वेन्सी-आश्रित भिन्नताहरू प्रकट गर्दै, यसको अभिप्रेत प्रयोगसँग मिल्दोजुल्दो परिस्थितिहरूमा इन्डक्टरले कसरी व्यवहार गर्छ भन्ने बारे अन्तर्दृष्टिहरू प्रदान गर्दछ।

तापक्रम परिवर्तन र विद्युत चुम्बकीय प्रभावहरू जस्ता वास्तविक अवस्थाहरू अनुकरण गर्न उच्च-मांग प्रणालीहरूमा इन्डक्टरहरूको लागि नियन्त्रित परीक्षण प्रयोग गरिन्छ।डायनामिक फ्रिक्वेन्सी परीक्षणले इन्डक्टन्स ड्रिफ्ट जस्ता समस्याहरू प्रकट गर्न सक्छ।यी अवस्थाहरूमा दोहोर्याइएको परीक्षणहरूले डाटा प्रदान गर्दछ जसले चुनौतीपूर्ण वातावरणमा स्थिर प्रदर्शन कायम राख्न मद्दत गर्दछ।

परीक्षणको क्रममा विचारहरू

• दोषपूर्ण इन्डक्टरहरू ह्यान्डल गर्ने

यदि परीक्षणले दोषपूर्ण इन्डक्टर प्रकट गर्छ भने, सटीक विद्युतीय र भौतिक विशिष्टताहरूसँग मिल्दो कम्पोनेन्टलाई प्रतिस्थापन गर्नु सर्किटको डिजाइन अखण्डता कायम राख्न महत्त्वपूर्ण सुधारात्मक कार्य हुन्छ।यी प्यारामिटरहरूको पालना नगर्दा समस्या निवारण वा परिष्कृत सर्किट अपग्रेड गर्दा प्रदर्शन ग्लिचहरू वा गम्भीर खराबीहरू जस्ता समस्याहरू प्रस्तुत गर्न सक्छ।

परिवेशको तापक्रमको प्रभाव

थर्मल तनावमा इन्डक्टरहरूको संवेदनशीलता दुबै परीक्षण र परिचालन सन्दर्भहरूमा नजिकको निगरानीको योग्यता छ।अत्यधिक परिवेशको ताप, एक विशिष्ट थ्रेसहोल्ड 140 डिग्री फारेनहाइट हो, जसले इन्डक्टन्समा गिरावट ल्याउन सक्छ, प्रभावकारी रूपमा कार्य गर्ने इन्डक्टरको क्षमतालाई बिगार्न सक्छ।यो प्रभाव उच्च-शक्ति असेंबली लाइनहरूमा वा लामो, गहन परीक्षणको समयमा उच्चारण गर्न सकिन्छ।प्रयोगशाला र औद्योगिक सेटअपहरूमा तातो निर्माण कम गर्न जबरजस्ती शीतलन र सुधारिएको भेन्टिलेसन प्रयोग गरिन्छ।यी उपायहरूले सही मापन कायम राख्न मद्दत गर्दछ।

• विद्युत चुम्बकीय हस्तक्षेप र लेआउट

विद्युत चुम्बकीय हस्तक्षेपलाई कम गर्न सर्किटहरूमा इन्डक्टरहरूको उचित स्थानिय संगठन महत्त्वपूर्ण छ।धेरै प्रेरकहरूको नजिकको निकटताले आपसी युग्मन निम्त्याउन सक्छ, जसको परिणाम अवांछित शोर वा प्रदर्शन गिरावट हुन्छ।लंब पङ्क्तिबद्धता, पर्याप्त विभाजन, वा शिल्डिङ प्रविधिहरू लागू गर्ने जस्ता उपायहरू अपनाउने सर्किट बोर्ड डिजाइनमा रेकर्ड गरिएका प्रभावकारी रणनीतिहरू हुन्।विद्युत चुम्बकीय मोडलिङ अनुकूलता सुधार गर्न घने लेआउट डिजाइनमा प्रारम्भिक रूपमा लागू गरिन्छ।

निष्कर्ष

रङ रिंग इन्डक्टरहरूले ऊर्जा भण्डारण गरेर, अचानक वर्तमान परिवर्तनहरूको प्रतिरोध गरेर, अनावश्यक संकेतहरू फिल्टर गरेर, र समग्र स्थिरता सुधार गरेर सर्किट प्रदर्शनलाई समर्थन गर्दछ।तिनीहरूको रङ ब्यान्डहरूले मूल्य पहिचानलाई सजिलो बनाउँदछ, जसले विधानसभा, मर्मत र प्रतिस्थापनको समयमा मद्दत गर्दछ।लेखले यो पनि देखाउँछ कि सही डिकोडिङ, सावधान चयन, र उचित परीक्षण सबै विश्वसनीय परिणामहरूको लागि आवश्यक छ।यी बिन्दुहरू बुझ्दा आधारभूत र उन्नत इलेक्ट्रोनिक अनुप्रयोगहरूमा रङ रिंग इन्डक्टरहरू अझ प्रभावकारी रूपमा प्रयोग गर्न मद्दत गर्दछ।

बारम्बार सोधिने प्रश्नहरू [FAQ]

1. कसरी एक रङ रिंग इन्डक्टर र एक प्रतिरोधक बीच प्रभावकारी रूपमा फरक गर्न सकिन्छ?

एक रङ रिंग इन्डक्टर यसको हरियो कोटिंग, थोरै पातलो आकार, र मापन गर्दा धेरै कम प्रतिरोध द्वारा पहिचान गर्न सकिन्छ।एक प्रतिरोधक सामान्यतया नीलो वा बेज हो, एक समान बेलनाकार आकार छ, र उच्च प्रतिरोध मान देखाउँछ।एक मल्टिमिटरले भिन्नता पुष्टि गर्न सक्छ, किनकि इन्डक्टरहरूले धेरै कम प्रतिरोध पढ्छन् जबकि प्रतिरोधकहरूले तिनीहरूको मूल्याङ्कन मूल्यसँग मेल खान्छ।

2. कसरी रङ रिंग इन्डक्टरहरू I-आकारको इन्डक्टरहरू भन्दा धेरै फरक हुन्छन्?

रङ रिङ इन्डक्टरहरूले पातलो तार प्रयोग गर्छन् र साना सर्किटहरूमा सिग्नल प्रोसेसिङ, ट्युनिङ र फिल्टरिङका लागि डिजाइन गरिएका हुन्छन्।I-आकारको इन्डक्टरहरूले बाक्लो तार प्रयोग गर्दछ, उच्च करन्ट ह्यान्डल गर्दछ, र भोल्टेज नियमन जस्ता पावर सर्किटहरूमा प्रयोग गरिन्छ।I-आकारका प्रकारहरू पावर ह्यान्डलिङमा फोकस गर्छन्, जबकि रङ रिंग इन्डक्टरहरू परिशुद्धता र कम्प्याक्ट साइजमा केन्द्रित हुन्छन्।

3. रङ रिंग इन्डक्टरको संरचना के हो?

रङ रङ इन्डक्टर कोरको वरिपरि तामाको तारको कुण्डलबाट बनेको हुन्छ, प्रायः फेराइट वा हावा।शरीरमा रंगीन ब्यान्डहरू छन् जसले यसको प्रेरक मूल्य र सहिष्णुता देखाउँदछ।यसको कम्प्याक्ट डिजाइनले यसलाई स्थिर कार्यसम्पादन कायम राख्दै सर्किटहरूमा सजिलैसँग फिट हुन अनुमति दिन्छ।
