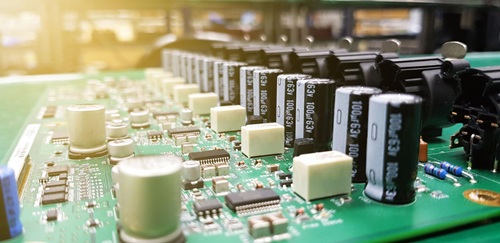

सर्किट सुरक्षा व्याख्यायित: ESD, सर्ज, ओभरलोड, र ओभरभोल्टेज सुरक्षा

सर्किट सुरक्षा अनियमित विद्युत अवस्थाहरू हुँदा इलेक्ट्रोनिक प्रणालीलाई स्थिर, विश्वसनीय, र सुरक्षित राख्नका लागि अनिवार्य छ। आधुनिक सुरक्षा डिजाइनले ESD, सर्ज, ओभरलोड, छोटो सर्किट, लोड डम्प, र तारको दोष जस्ता घटनाहरूको प्रतिक्रिया नियन्त्रण गरेर क्षति रोक्नभन्दा बाहिर जान्छ। यो लेखले सर्किट सुरक्षाका पुश्टिकाको सिद्धान्त, विभिन्न दोष अवस्थाहरूको व्यबहार, र आधुनिक मोटर गाडी, औद्योगिक, र उच्च घनत्वको इलेक्ट्रोनिक प्रणालीहरूमा प्रयोग गरिने व्यावहारिक सुरक्षा रणनीतिहरूलाई व्याख्या गर्दछ।

क्याटालोग

सर्किट सुरक्षाबारे बुझ्न

सर्किट सुरक्षा भनेको अनियमित विद्युत अवस्थाहरू भएमा भोल्टेज, करेन्ट र तापक्रमलाई सुरक्षित सञ्चालन सीमाभित्र राख्नका लागि सर्किट टोपोलोजी र घटक चयनको जानाजानी मिलाइएको संयोजनलाई बुझाउँछ। सुरक्षा भेदभावलाई साधारण क्षति-रोक्ने विशेषता रूपमा विचार गर्नका सट्टा, धेरै आधुनिक डिजाइनहरूले यो प्रयोग गर्छन् कि दोषको ऊर्जा कहाँ जान्छ, यो कत्तिको छिटो पुनःनिर्देश गरिएको छ, र प्रणालीले त्यसपछि कसरी प्रतिक्रिया दिन्छ, चाहे यो काम जारी राख्न, नियन्त्रण गरिएका शटडाउनमा प्रवेश गर्न, वा सेवा सम्म बन्द रहनुहोस्।

सुरक्षा डिजाइनको क्रममा सामान्यतया विचार गरिनेदेखि असामान्य घटनाहरू समावेश गर्दछ:

• ESD

• सर्ज

• छोटो सर्किट

• ओभरलोड

• लोड डम्प

• हॉट-प्लग घटनाहरू

• तारको दोष

व्यावहारिक इञ्जिनियरिङ दृष्टिकोणबाट, तनाव व्यवस्थापनको रूपमा हेर्दा सुरक्षा बुझ्न सजिलो हुन्छ। प्रत्येक दोषसँग एक ऊर्जा स्रोत र ऊर्जा मार्ग हुन्छ। इन्टरकनेक्ट र प्याकेजिङले ऊर्जा भण्डार गर्न वा रिहा गर्न सक्छन् जस्तै तारको इन्डक्टेन्स वा कनेक्टरको क्यापेसिटेन्सको प्रभावद्वारा, जबकि संवेदनशील सेमीकन्डक्टर संरचनाहरूले ऊर्जा जंक्शनहरू, अक्साइडहरू, वा डाइइलेक्ट्रिक तहहरूमा संकेंद्रित हुँदा असफल हुन्छन्। नियन्त्रण गरिएको बेंच परीक्षण पास गर्ने उत्पादहरूले वास्तविक सञ्चालनमा असफल हुन सक्छन् किनकि फिल्डका अवस्थाहरू अत्यधिक अप्रत्याशित हुन्छन्।

राम्रो डिजाइन गरिएका सुरक्षा प्रणालीहरू सामान्यतया एकै समयमा दुई लक्ष्यहरू खोज्छन्:

• शीर्ष विद्युत तनावलाई घटाउनुहोस् ताकि उपकरणको सीमाहरू इन्टरफेस पिनहरूमा नपुगे।

• करेन्ट प्रवाह र तापमान वृद्धि नियन्त्रण गर्नुहोस् ताकि तताउने व्यवस्थापनयोग्य रहन्छ र दीर्घकालीन लगानीका यन्त्रहरूलाई न्यूनतम गरिन्छ।

उच्च घनत्व र प्रति बोर्ड उच्च लागत एकल ट्रान्जियन्टको प्रभाव बढाउँछ

आधुनिक इलेक्ट्रोनिक बोर्डले घनिष्ठ रुटिङ, चर्था ज्यामिति, नजिकको क्रिपेज र क्लियरन्स दूरी, र साना भौतिक क्षेत्रमा धेरै बढी एकीकृत परिपथहरू समावेश गर्दछ। घनत्व वृद्धि गर्दा, एकल अनियन्त्रित ट्रान्जियन्टले एक भन्दा बढी घटकलाई असर गर्न सक्छ। क्षति साझा पावर रेलहरू, ग्राउन्डिङ संरचनाहरू, वा जोडिएको इन्टरफेसहरूमा फैलिन सक्छ, एक पृथक दोषलाई व्यापक प्रणाली-स्तरको विफलतामा परिणत गर्दै।

प्रबन्ध गरिएको ट्रान्जियन्टहरूको सामान्य बोर्ड-स्तरीय परिणामहरूमा समावेश छन्:

• क्षतिग्रस्त पावर वितरण नेटवर्क

• सम्झौता I/O संरचनाहरू

• ल्याटेन्ट प्यारामेट्रिक ड्रिफ्ट

• अन्तरालमा रिबुट

• लोड वा तापक्रम परिवर्तन हुँदा आंशिक रूपमा कार्य गर्ने पोर्टहरू

फील्ड-फिर्ट एनालाइसिसले प्राय जसो देखिने क्षति सधैं विश्वसनीयता अव (डिग्रेडेसन) का लागि आवश्यक थिएन भन्ने कुरा प्रकट गर्दछ। बारम्बार स-साना ओभरस्ट्रेसको अवस्थाले इलेक्ट्रिकल मार्जिनलाई क्रमशः कम गर्न सक्छ जब सम्म एक सामान्य संचालनको घटना, जस्तै नियमित काबलको थोप्न वा स-साना तापमानको परिवर्तनले अन्तिम असफलता ट्रिगर गर्दैन।

कम सञ्चालन भोल्टेजले स-साना स्पाइक्सका लागि कम मार्जिन छोड्दछ

आधुनिक प्रक्रियाका नोडहरूले दक्षता सुधार्न र शक्ति खपत घटाउन आपूर्ति भोल्टेजलाई निरन्तर कम गर्दै गएका कारण, सामान्य सञ्चालन भोल्टेज र पूर्ण अधिकतम रेटिङ बीचको अर्ण (ग्याप) सानो हुँदै जान्छ। अतीतमा हानिकारक मानिने ट्रान्सिएन्टहरू अहिले सुरक्षित सञ्चालन सीमाहरूलाई मात्राबद्ध गर्न सक्दछन्, विशेष गरि चाँडो स्विचिङ एजहरूले प्याकेज इन्डक्टेन्ससँग अन्तरक्रिया गर्दा र स्थानिय ओभर्शूट सिर्जना गर्दा।

3.3 V आपूर्ति रेलले हरेक नोड सधैं 3.3 V मा रहन्छ भन्ने कुरा कुनै ग्यारेन्टी गर्दैन। छोटो ट्रेस इन्डक्टेन्स, साझा फिर्ता पथहरू र एकै साथ स्विचिङ आवाजले ती तेज भोल्टेजको उतार चढाव सिर्जना गर्न सक्छन् जसले मन्द मापन बिन्दुहरूमा स्पष्ट रूपमा प्रकट नहुन सक्छ।

कम-भोल्टेज प्रणालीहरूमा सामान्यतया प्रयोग गरिने डिजाइन दृष्टिकोणमा सुरक्षित नोडमा छिटो क्ल्याम्पिङ, छोटो फिर्ता पथ, कम पारासिटिक इन्डक्टेन्स, नियन्त्रण गरिएको सर्ज ऊर्जा र दीर्घकालीन ड्रिफ्टलाई कम गर्नको लागि कम शक्ति विसर्जन समावेश छन्।

तापमान वृद्धि नियन्त्रणमा राख्नु उच्च घनत्व प्रणालीहरूमा पनि increasingly महत्त्वपूर्ण बनिदिन्छ किनकि धेरै असफलता मेकानिजमहरू तातो सँगै चाँडो रगत बनाउन तिव्रता बढाउँछन्, यहाँसम्म कि सर्किटले छोटो कार्यात्मक परीक्षणहरू पास गर्न जारी राख्छ।

अटोमोटिभ र औद्योगिक इनपुटले स्टेज गरिएको, समय-जानकारी सुरक्षा आवश्यक छ।

अटोमोटिभ र औद्योगिक शक्ति प्रणालीहरूले नियमित रूपमा नियन्त्रणित प्रयोगशाला आपूर्ति भन्दा महत्वपूर्ण रूपमा भिन्न इलेक्ट्रिकल घटनाहरूको अनुभव गर्छन्। यसमा चिसो-क्रांक ब्राउनआउट, इन्डक्टिभ किकब्याक, र लोड-डम्प अवस्थाहरू समावेश छन् जसले आपूर्ति भोल्टेजलाई 40 V देखि 100 V सीमामा लामो समयसम्म उठाउन सक्षम बनाउँछन्। यी अवस्थाहरूमा, एकल सुरक्षा तत्त्व प्रायः पर्याप्त हुँदैन।

सामान्य कडा-इनपुट घटनाहरूमा समावेश छन्:

• चिसो क्रैंक ब्राउनआउट

• छिटो धारहरूमा इन्डक्टिभ किक

• उच्च ऊर्जा र लामो अवधि भएको लोड डम्प

• उल्टो ध्रुवता

• जंप-स्टार्ट अवस्थाहरू

• सञ्चालित आरएफ विकिरण

विश्वासिल डिजाईनहरूले प्रायः विभिन्न समय स्केलको लागि डिजाइन गरिएको एकाधिक सुरक्षा चरणहरूलाई समन्वय गर्छन्। चाँडो क्ल्याम्पहरू ती तेज अग्रणी धारहरूलाई अवशोषित गर्छन्, ऊर्जा-ह्यान्डलिंग कम्पोनेन्टहरूले लामो अवधिको पल्सलाई सहन गर्दछ, र धारा-सीमा गर्ने वा डिस्कनेक्ट चरणहरूले सुरक्ष नेटवर्कमा अत्यधिक थर्मल तनाव रोक्दछ।

गुणस्तर परीक्षणले निरन्तर देखाउँछ कि समय-डोमेन व्यवहार सुरक्ष डिजाइनमा धेरै महत्त्वपूर्ण छ। न्यानोसेकेण्ड ईएसडी घटनाहरू, माइक्रोसेकेण्ड सर्ज पल्सहरू, र मिलिसेकेण्ड लोड डम्पहरू निकै भिन्न व्यवहार गर्छन्, र सबै सुरक्षा आवश्यकताहरूलाई एकल उपकरणमा मजबूर गर्दा प्रायः सम्झौताका मार्जिनहरूमा परिणाम गर्न सक्छ।

नेटवर्क र केबल गरिएको प्रणालीहरूले संचालनात्मक रहिरहँदा सर्जहरू बाँच्नुपर्छ

लामो काबलहरू, सञ्चार रेखाहरू, बाह्य उपकरणहरू, वा टाढाको सेन्सरहरूमा जडान गरिएका उत्पादनहरू प्रायः चक्रवात-उत्पन्न सर्ज र स्विचिङ ट्रान्सिएन्टहरूमा प्रदर्शन गरिन्छन्। यि प्रणालीहरूमा, केवल बच्न पाउनु सधैं प्राथमिक लक्ष्य हुँदैन। अपटाइम, सिग्नल इन्ग्रिटी, र सञ्चार स्थिरता पनि उति नै महत्त्वपूर्ण छन्।

यी वातावरणहरूमा सुरक्षा प्रणालीहरू प्रायः तल राख्नको लागि अत्याधुनिक हुनुपर्ने अपेक्षा गरिन्छ:

• अन्तरिम सञ्चार हानि

• बढ्दो बिट त्रुटि दरहरू

• अनपेक्षित रिसेट

• सीमात्मक पोई अपरेशन

• बर्सात वा मर्मत कार्यहरू पछि मात्र बिग्रने पोर्टहरू

समन्वित अधिक भोल्टेज र अधिक धाराको सुरक्षा अनियन्त्रित घटनाहरूको समयमा दृढतापूर्वक प्रतिक्रिया गर्नुपर्छ भने सामान्य सञ्चारको क्रममा विद्युतीय रूपमा पारदर्शी रहनुपर्छ। यदि सुरक्षा संकेत गर्ने व्यवहारसँग हस्तक्षेप गर्दछन् भने, असफलताहरू अन्तरिम हुनेछ र चाँडै स्पष्ट हुने झैँ पहिचान गर्न गाह्रो हुनेछ।

धेरै असफलताहरू क्रमशः संचित हुन्छन्, जसले सुरक्षा विश्वसनीयता रणनीतिको भाग बनाउँछ

धेरै वास्तविक संसारका असफलताहरू बारम्बार इलेक्ट्रिकल वा थर्मल तनावको कारणले उत्पन्न हुन्छन् जसले प्रदर्शनलाई समयको साथमा क्रमशः घटाइन्छ यसको सट्टा तुरुन्तै प्रलयकारी क्षति गराउँछ। क्रमशः खसोटका मेकानिजमहरूमा जंक्शन लिकेज वृद्धि, डाइइलेक्ट्रिक कमजोर बनाउने, इलेक्ट्रोमाइग्रेशन, कनेक्टरको लगाउने र PCB सतहमा कार्बोनाइजेसन समावेश छन् जुन प्रदूषणका कारण हुन्छ।

सामान्य सुरक्षात्मक डिग्रेडेशन प्रभावहरूमा समावेश छन्:

• जंक्शन दोष वृद्धि

• डाइइलेक्ट्रिक ब्रेकडाउन

• द्रुत इलेक्ट्रोमाइग्रेशन

• कनेक्टरको लगाउने र पिटिंग

• PCB ट्र्याकिंग र कार्बोनाइजेसन

विश्वसनीयता दृष्टिकोणबाट, एकल घटनाबाट बाँच्नु सधैं पर्याप्त हुँदैन। एक सुरक्षा प्रणालीले यदि पुनरावृत्ति ओभरस्ट्रेसले धर्खो डिजाइनको मार्जिनलाई महिनौं वा वर्षहरूको अपरेशनमा क्रमशः खपत गर्दछ भने यसको आयुसमेत घट्न सक्छ।

व्यावहारिक दृष्टिकोण: सुरक्षा दोष व्यवहारको परिभाषा गर्छ, केवल रक्षा होइन।

सर्किट सुरक्षा को लागि उपयोगी तरिका भनेको abnormal अवस्था मा उत्पादनले कसरी व्यवहार गर्नुपर्छ परिभाषित गर्नु हो। धेरै सफल प्रणालीहरूलाई अनन्त रूपमा हरेक सम्भावित दोषबाट बाँच्नको लागि डिजाइन गरिएको छैन। बरु तिनीहरूले ऊर्जा समेट्न, क्षतिको दायरा सीमित गर्न र प्रणालीलाई अनुमान योग्य संचालन अवस्थामा फर्कनको लागि लक्ष्य गर्छन्।

सामान्य नियन्त्रण गरिएका दोष रणनीतिहरूमा समावेश छन्:

• फेल-ओपन फ्युज र eFuses

• तापीय वा वर्तमान फोल्डब्याक

• हिकअप-मोड सुरक्षा नियन्त्रणकर्ता

• पावर साइक्लिङ सम्म ल्याच गरिएको शटडाउन

• कडाई भएको भोल्टेज सीमितीका लागि क्राउबर सर्किटहरू

अनुमान योग्य र दोहोर्याइने दोष व्यवहारले निर्माण समर्थन, समस्या निवारण, र क्षेत्र सेवा पनि सुधार गर्दछ किनभने असफलता अवस्था व्याख्या र निदान गर्न सजिलो हुन्छ।

सर्किट सुरक्षा कम्पोनेन्टहरूको सामान्य श्रेणी

व्यावहारिक प्रणालीहरूमा, सुरक्षा कम्पोनेन्टहरू प्रायः अलग समाधानको सट्टा समन्वित समूहको रूपमा काम गर्दछन्। प्रभावकारी सुरक्षा आर्किटेक्चरले सीमाको सुरक्षा, स्थानीय भोल्टेज क्ल्याम्पिंग, वर्तमान सीमिती, तापीय व्यवस्थापन, र लेआउट अनुकूलनलाई सुरक्षित संचालन अवस्थामा राख्न वा सीमाहरू योभन्दा बढी हुँदा नियन्त्रण गरिएका असफलता व्यवहार सिर्जना गर्न मिलाएर संयोजन गर्दछ।

चट्याङ र सर्ज अरेस्टरहरू

चट्याङ र सर्ज अरेस्टरहरू उच्च-ऊर्जा घटना व्यवस्थापन गर्नको लागि डिजाइन गरिएको छ जुन सामान्यतया केबलहरू वा बाह्य पूर्वाधार मार्फत प्रवेश गरिन्छ। चयन प्रायः सर्ज वर्तमान क्षमता, इम्पल्स रेटिंग, ऊर्जा सहिष्णुता, र डाउनस्ट्रीम सुरक्षा स्तरहरूसँग समन्वयनमा आधारित हुन्छ।

अरेस्टर डिजाईनका सामान्य विचारहरूमा समावेश छन्:

• सर्ज वर्तमान रेटिङ

• इम्पल्स वेवफर्म संग मेल खानु

• डाउनस्ट्रीम क्ल्याम्पहरूसँग समन्वय

• सामान्य संचालनको क्रममा लिकेज

• बाह्य प्रवेश बिन्दुहरूमा स्थान

यी उपकरणहरू प्रायः प्रणालीमा बाह्य जडानहरू प्रवेश गर्दा प्लेस गरिन्छ ताकि उच्च-ऊर्जा ट्रान्जियन्सहरू संवेदनशील परिपथमा पुग्नुअघि अवशोषित गर्न सकून्।

अधिक भोल्टेज क्ल्याम्पहरू

अधिक भोल्टेज क्ल्याम्पहरूले तीव्र विद्युत व्याघातको समयमा ट्रान्जियन्सलाई सुरक्षित स्तरमा सीमित गर्छ। उपकरण चयन क्ल्याम्पिङ भोल्टेज, प्रतिक्रिया व्यवहार, गतिशील प्रतिरोध, पल्स सहिष्णुता, र सिग्नल-सम्मन्धित क्यापेसिटेन्समा निर्भर हुन्छ।

सामान्य क्ल्याम्प अनुकूलन प्यारामिटरहरूमा समावेश छन्:

• कार्यरत स्ट्यान्डअफ भोल्टेज

• वर्तमानको सापेक्ष क्ल्याम्पिङ भोल्टेज

• गतिशील प्रतिरोध

• क्यापेसिटेन्स र सिग्नल प्रभाव

• पल्स रेटिङ

• छोटो पुनरागमन-पथ लेआउट

लेआउटको गुणस्तरले क्ल्याम्पको प्रदर्शनमा गहिरो प्रभाव पार्छ किनभने लामो इन्डक्टिभ रिटर्न पथहरूले सुरक्षित नोडमा अतिरिक्त ओभरशूट सिर्जना गर्न सक्छ।

अधिक वर्तमान सीमितकर्ता र डिस्कनेक्ट तत्वहरू

अधिक वर्तमान सुरक्षा कम्पोनेन्टहरूले अत्यधिक वर्तमानलाई प्रतिबन्ध लगाउँछन् जसले अन्यथा ट्रेसहरू, जडानहरू, वा सेमीकन्डक्टर उपकरणहरूलाई गर्मी गर्न सक्छ। तिनीहरूले सर्ज घटनापछि निरन्तर दोष वर्तमानले भोल्टेज क्ल्याम्पिङ कम्पोनेन्टहरूलाई क्षति पुर्याउन पनि रोक्छन्।

सामान्य दोष-हालको नियन्त्रण विधिहरूमा समावेश छन्:

• फ्युजहरू

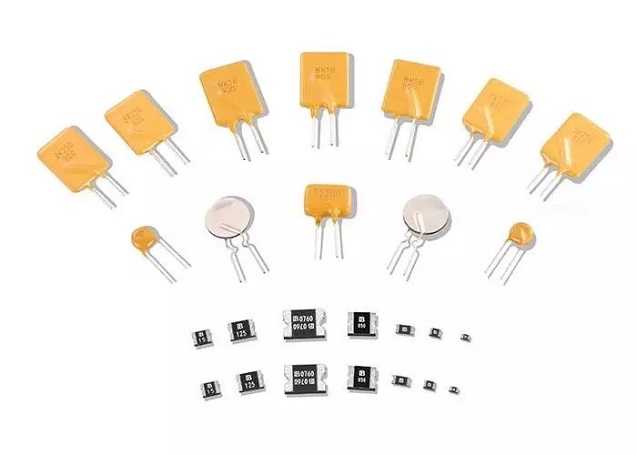

• रिसेटेबल PTC उपकरणहरू

• eFuses र हॉट-स्वाप नियन्त्रणकर्ता

• पावर नष्ट गरिने ठाउँमा श्रृंखलाबद्ध प्रतिरोधक

• अनुभूति र नियन्त्रणका साथ MOSFET डिस्कनेक्ट चरणहरू

स्थिर वर्तमान सीमितीले प्रायः निर्धारण गर्दछ कि सुरक्षा प्रणालीले दोहोर्याइरहेको तनाव घटनाहरू पछि विश्वसनीय रूपमा रहन्छ वा क्रमिक रूपमा समयसँगै कमजोर हुने गर्दछ।

ESD र EMI कंडीशनिङ कम्पोनेन्टहरू

यी कम्पोनेन्टहरूले तीव्र इलेक्ट्रोस्टैटिक डिस्चार्ज घटनाहरू र उच्च-आवृत्ति हस्तक्षेपहरूबाट सुरक्षा गराउँछन् जसले अन्तरफलकहरूलाई बिचलित गर्न वा क्षति पुर्याउन सक्छ। प्रभावकारी ESD सुरक्षा न केवल कम्पोनेन्ट चयनमा निर्भर गर्दछ, तर सावधानीपूर्वक लेआउट रणनीतिमा पनि निर्भर गर्दछ।

सामान्य ESD र EMI दृढता प्रविधिहरूमा समावेश छन्:

• अन्तरफलकहरूमा कम-क्यापेसिटेन्स ESD डायोडहरू

• कडा वर्तमान पुनः फिर्ता लूपहरू

• उचित चासिस र पृथ्वी-सन्दर्भ योजना

• नियन्त्रण गरिएका इम्बिपेडेन्स राउटिङ

• RC वा LC फिल्टर जसले ब्यान्डविथलाई अनुमति दिन्छ

• डिस्चार्ज पथहरूलाई मार्गनिर्देशन गर्ने कनेक्टर पिन व्यवस्थापन

समग्रमा, सर्किट सुरक्षा अनियमित विद्युतीय ऊर्जा व्यवस्थापनको लागि समन्वित प्रणालीको रूपमा सर्वोत्कृष्ट रूपमा हेरिन्छ। विश्वसनीय डिजाईन प्रायः एकल सुरक्षा कम्पोनेन्टमा निर्भर गर्दैनन्। बरु, तिनीहरूले भोल्टेज क्ल्याम्पिङ, वर्तमान सीमिती, ऊर्जा अवशोषण, तापीय नियन्त्रण, र लेआउट योजना जडान गर्दछ ताकि प्रणालीलाई सुरक्षित संचालन सीमाहरू भित्र राख्न सकियोस्। जब सीमाहरू योभन्दा बढी हुँदैनन्, लक्ष्य अनियोजित क्षतिका सट्टा नियन्त्रण गरिएका, निदान योग्य असफलता व्यवहार बन्छ।

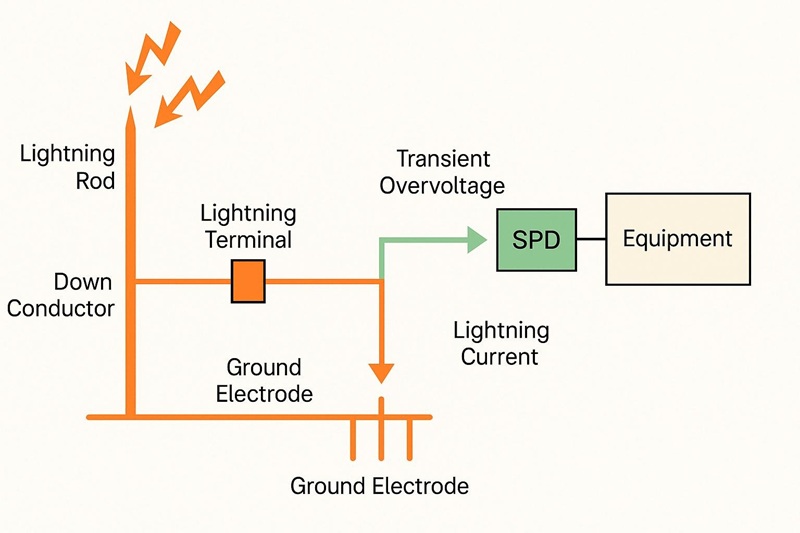

चट्याङ सुरक्षा हार्डवेयर

चक्रीय विद्युतीय टोक्ने र केबल-जोडिएका चापहरू उच्च ऊर्जा र अत्यन्त छिटो किनारहरू समावेश गर्छन्, त्यसैले व्यावहारिक लक्ष्य भनेको चापको प्रवाहलाई चासिस वा पृथ्वीमा निर्देशित गर्नु हो जबकि सामान्य प्रणालीको सञ्चालनलाई स्थिर राख्नु हो। धेरै वास्तविक संसारका विफलताहरूमा, मुख्य समस्यामा डेटाशिटमा देखाइएको चाप रेटि छैन, तर फिर्ता मार्गमा पारासिटिक प्रेरणाले सिर्जना गरेको भोल्टेजको वृद्धि हो। जाँच प्रवृत्तिहरूले जानाजानी डिस्चार्ज इვებისलाई नियन्त्रण गर्ने डिजाइनहरू सामान्यतया सजिलै ताटो एक क्ल्याम्प थप्ने लेआउटहरूभन्दा धेरै पूर्वानुमानयोग्य व्यवहार गर्दछन् जसले वरिपरि भूगोलको ध्यानमा राख्दैन।

चापको विशेषताहरू र सुरक्षा आवश्यकताहरू

चापहरू सामान्यतया उपकरणमा दुई प्रमुख तंत्रहरूमा प्रवेश गर्छन्:

• प्रत्यक्ष conducción, जस्तै एक स्ट्राइक वा केबलमा उत्पन्न भएको करंट

• क्षेत्र जडान, जहाँ सामान्य-मोड उत्साहले स्थानीय सन्दर्भ संभाव्यता बढाउँछ

दुवै तंत्रहरू नियमित रूपमा वास्तविक सञ्चालन वातावरणमा देखिन्छन्, त्यसैले केवल एक मार्गको मूल्याङ्कन गर्नुले अपूर्ण सुरक्षा रणनीति सिर्जना गर्न सक्छ।

वास्तविक चाप तरंगहरू उल्लेख्य रूपमा परिवर्तन गर्छन्, तर मानकीकृत परीक्षण इम्पल्स सामान्यतया प्रयोग गरिन्छ ताकि विभिन्न सुरक्षा दृष्टिकोणलाई लगातार मूल्याङ्कन गर्न सकियोस्।

सामान्यतया प्रयोग गरिने मानकीकृत इम्पल्सहरूले समावेश गर्दछ:

• 8/20 µs करंट तरंगफार्म

• 1.2/50 µs भोल्टेज तरंगफार्म

• 10/350 µs करंट तरंगफार्म काठमाडौँका कठोर चक्रीय प्रभावहरूको लागि

इन्जिनियरिङ दृष्टिकोणबाट:

• पीक करंट र di/dt ले मुख्यत: लेआउट-सँग सम्बन्धित भोल्टेज ओभरशूटमा प्रभाव पार्दछन्।

• कुल ऊर्जा ताप, सामग्री क्षति, र दीर्घकालीन विश्वसनीयता सिन्कमा मुख्य प्रभाव पार्दछ।

सुरक्षा प्रदर्शनको मूल्यांकन गर्ने एक उपयोगी तरिका भनेको सुरक्षा चरणहरू प्रतिक्रियागर्दा संरक्षणित सर्किटरीमा कति तनाव बाँकी छ भनेर जाँच गर्नु हो। जब IC पिनमा मापदण्डहरू अपेक्षासँग मेल खान्छ, यसले सामान्यतया यो जनाउँछ कि दुवै घटक समन्वय र भौतिक लेआउट सही ढंगले काम गर्दैछन्।

अवशिष्ट तनाव चेकप्वाइन्टहरूमा समावेश छन्:

• IC पिनहरूमा अवशिष्ट भोल्टेज, जसमा लीड र लुप प्रेरणाले गर्दा भएको ओभरशूट समावेश छ

• संवेदनशील इन्टरफेसहरूमा अवशिष्ट करंट, जसमा लाच-अप मार्गहरू समावेश छन्

• घटनापछिको पुनर्प्राप्ति व्यवहार, कुनै पनि काटिएको छोटो, प्रतिबन्धात्मक रिसेटहरू, वा अंशतः कार्यात्मक अवस्थाहरू बिना

कनेक्टरमा मापन गरिएको भोल्टेज तरंग स्वीकार्य देखिन सक्छ जब कि IC पिनले धेरै ठूलो तनाव अनुभव गर्छ। कनेक्टर र उपकरण बीचको थप मार्ग दूरी र फिर्ता-पथ प्रेरणाले ओभरशूट र रिसेट व्यवहारमा उल्लेखनीय रूपमा वृद्धि गर्न सक्छ।

मापन बिन्दु IC मा नजिकै जाँदा सामान्यतया बाहिर देख्न नसकिने समस्याहरू प्रकट हुन्छन्।

प्राथमिक सुरक्षा लागि ग्यास डिस्चार्ज ट्युबहरू

प्राथमिक सुरक्षा चरणहरू सामान्यतया सँगै किलोकाम्प स्तरको चाप धाराहरूलाई पृथ्वीमा संचालन गर्न सक्षम घटकहरूलाई प्राथमिकता दिन्छन् भने सामान्य सञ्चालनमा अत्यधिक प्रतिरोधक रहँदै। यी उपकरणहरूले सामान्यतया द्वितीयक चरणहरू भन्दा सुक्क र भोल्टेज क्ल्याम्पिङमा कम कसम किसिम प्रदान गर्छन्, त्यसैले तिनीहरू समन्वित सुरक्षाको संरचनामा पहिलो तहको रूपमा सबैभन्दा प्रभावकारी हुन्छन्।

प्राथमिक सुरक्षा चरणहरू प्रमुखतया करंट प्रवाहलाई नियन्त्रण गर्न र घटनापछि स्थिर पुनर्प्राप्ति व्यवहार कायम राख्नका लागि अभिप्रेत छन्।

प्राथमिक-चरणका लक्ष्यहरूमा समावेश छन्:

• चापको समयमा चासिस वा पृथ्वीमा न्यून-इम्पेडेन्स डिस्चार्ज मार्ग प्रदान गर्नु

• सकेसम्म आन्तरिक PCB रिफरेन्स संरचनाहरूमा चाप प्रवाह रोक्नु

• सामान्य सञ्चालनको समयमा इलेक्ट्रिकली अव्यवस्थित रहनु, जसमा रिसाव, कप्यासीटन्स, र इनसुलेशन व्यवहार समावेश गर्दा इन्टरफेसको लागि उपयुक्त

सिरेमिक ग्यास डिस्चार्ज ट्यूबहरू आदानप्रदान भोल्टेजको अवस्था पुग्ने बेलासम्म लगभग खुल्ला परिपथमा रहन्छन्। जब एक इग्निसन हुन्छ, उपकरणले एक आर्क बनाउँछ र सामान्यतया कम विद्युतीय भोल्टेज कायम राख्दै निकै ठूलो चापको धाराहरू विचलित गर्न सक्दछ।

तिनीहरूको न्यून कप्यासीटन्स र उच्च इन्सुलेशन प्रतिरोधले तिनीहरूलाई धेरै पावर र सिग्नल इन्टरफेसहरूमा उपयुक्त बनाउँछ जहाँ सिग्नल इत्यादि सीमाहरू सीमित छन्।

केही व्यावहारिक विशेषता वास्तविक-विश्व प्रदर्शनलाई मुख्य चाप रेटिंगभन्दा बढी प्रभाव पार्छ।

प्रमुख GDT व्यवहारहरूमा समावेश छन्:

• स्पार्कओभर तात्कालिक हुँदैन, त्यसैले धेरै छिटो ट्रान्सियेन्टहरूले पूर्ण विकास हुनु अघि अस्थायी ओभरवोल्टेज सिर्जना गर्न सक्छ

• एक पटक conduction सुरु भएपछि, आर्क भोल्टेज कम हुन्छ, जसले ग्राउन्डिंग-पथ इम्पेडेन्सलाई एक प्रमुख कारक बनाउँछ

• प्रदर्शन चासिस र पृथ्वी बन्डिङ गुणस्तरमा ठूलो मात्रामा निर्भर गर्दछ किनभने लामो ग्राउन्डिङ लिडहरूले प्रेरण र di/dt प्रभावहरूद्वारा भोल्टेजको वृद्धि बढाउँछ

छोटो, चौडा, कम प्रेरण चासिस जडानहरूले प्रायः घटक प्रकारहरू परिवर्तन गर्नुभन्दा चापको व्यवहारमा थप प्रभावकारी सुधार ल्याउँछन्। साना ग्राउन्डिंग-पथका परिवर्तनहरूले प्रभावकारी क्ल्याम्प स्तरलाई उल्लेखनीय रूपमा परिवर्तन गर्न सक्छन् किनभने चापको लूप नै भोल्टेज वृद्धि प्रभाव पार्छ।

काँचको ग्यास डिस्चार्ज ट्यूबहरू सामान्यतया अत्यन्त कम कप्यासीटन्स र राम्रो बिडीरेक्शनल सिमेट्रीका लागि अनुकूलित गरिन्छ। तिनीहरूले सामान्यतया उच्च DC इन्सुलेशन र पर्याप्त चाप-करंट क्षमताका साथ फायरिंग पछि कम अवशिष्ट भोल्टेजको प्रस्ताव गर्छ।

यी विशेषताहरूले तिनीहरूलाई त्यस्तो इन्टरफेसमा उपयोगी बनाउँछ जहाँ थप कप्यासीट्यान्स सहन गर्न सकिंदैन।

एक सामान्य सीमितता भनेको उत्पादन र वातावरणीय अवस्थाहरूमा ब्रेकडाउन भोल्टेज र आगो लाग्ने व्यवहारमा व्यापक भिन्नता हो। किनभने आगो लाग्ने व्यवहार सरिस्य हुदै जान्छ, काचको GDT हरूलाई प्रायः माध्यमिक क्ल्याम्पहरूसँग संयुक्त गरिन्छ जसले सुरक्षित भोल्टेजलाई कडा दायराभित्र राख्छ।

एक सामान्य जोडी हो:

• काचको GDT सुरक्षित नोडको नजिक TVS डायोडको साथमा

सफल GDT चयन सामान्यतया ओपरेटिंग व्यवहार र प्रणाली समन्वयमा मात्र केन्द्रित हुन्छ, केवल ओभरकरन्ट रेटिङमा होइन।

महत्वपूर्ण चयन प्यारामिटरहरूमा सामेल छन्:

• अधिकतम निरन्तर सञ्चालन भोल्टेजको सन्दर्भमा स्पार्कओभर वा ब्रेकडाउन भोल्टेज

• सिग्नल-इम्बिग्रिटी आवश्यकताहरुको सन्दर्भमा कप्यासीट्यान्स

• अपेक्षित ओभरकरन्टको लागि मेल खाने इम्पल्स करेन्ट क्षमताको

• AC सिस्टममा अनुसरण-करेंट सहिष्णुता र सफा आर्क-अप extinguishing व्यवहार

• फ्यूज, ब्रेकर, वा वर्तमान-सीमित स्रोतको जस्तो उपरको सुरक्षासँग समन्वय

अधिकतम निरन्तर सञ्चालन भोल्टेज मार्जिन र extinguishing व्यवहारलाई प्राथमिक सीमा मान्दा विश्वसनीय क्षेत्र प्रदर्शन सामान्यतया सुधारिन्छ, केवल अधिकतम करेन्ट दरहरूमा ध्यान केन्द्रित गर्नु भन्दा।

सेमीकन्डक्टर डिस्चार्ज ट्यूबहरू

थाइरिस्टर-आधारित क्रोबार उपकरणहरू, साधारणतया SIDACtor-प्रकारका कम्पोनेन्टहरूको रूपमा मार्केट गरिएको, जंक्शन ब्रेकओभरको माध्यमबाट ट्रिगर हुन्छ र त्यसपछि कम भोल्टेजको संवहन अवस्थामा अड्किन्छ। यी उपकरणहरूले न्यानोसेकेण्ड भित्र प्रतिक्रिया जनाउँछन् र सामान्यतया धेरै ग्यास डिस्चार्ज ट्यूबहरू भन्दा धेरै पुनरावृत्ति ट्रिगर व्यवहार प्रदान गर्न सक्छ।

यो पुनरावृत्ति विशेष गरी तंग भोल्टेज सहिष्णुता वा कडाइका उत्पादन निरन्तरताका आवश्यकतासहितको प्रणालीहरूमा मूल्यवान हुन्छ।

ट्रिगरको पछि, क्रोबार उपकरणले स्रोत अनुसरण गरिरहेको करेन्टले कायम रहनु हुँदैन। यसको परिणामस्वरूप, वरिपरि को सर्किटले करेन्ट क्लियरिङका लागि विश्वसनीय विधि प्रदान गर्नुपर्छ।

सामान्य करेन्ट-क्लियरिङ विधिहरूमा सामेल छन्:

• फ्यूज सुरक्षा

• केहि अनुप्रयोगहरूमा PTC उपकरणहरू

• स्वाभाविक स्रोत करेन्ट सीमित गर्ने

धेरै समन्वय जाँचहरूले उपकरणलाई ओभरको घटना पछि स्थायी रूपमा संवहन रहनबाट रोक्न मद्दत गर्दछ।

महत्वपूर्ण जाँचहरूमा सामेल छन्:

• ट्रान्जिएन्टको अन्त्यपछि उपकरणको होल्डिङ करेन्ट भन्दा अनुसरण करेन्टलाई तल राख्नुहोस्

• जब कम-इम्पेडेन्स पावर रेलहरूले उच्च करेन्टको आपूर्ति गर्न सक्छन्, अनुमान योग्य क्लियरिङ तत्वहरू थप्नुहोस्

• तापमानको चरम परिस्थितिहरूमा सञ्चालनको पुष्टि गर्नुहोस् किनभने होल्डिङ करेन्ट र स्रोत इम्पेडेन्स तापमानमा भिन्न हुन्छ

यी व्यवहारहरूलाई सङ्कलित हार्डवेयरमा सिधै मान्य गर्नाले प्रायः ती स्थितिहरूलाई रोक्दछ जहाँ क्रोबार सफलतापूर्वक एकपटक जोगिन्छ तर पछि अड्किन्छ।

माध्यमिक भोल्टेज-क्ल्याम्पिङ उपकरणहरू

माध्यमिक सुरक्षा चरणहरू सामान्यतया संवेदनशील सर्किटरीको नजिकमा राखिन्छन् जसले बाँकी ओभर भोल्टेजलाई क्याम्प गरेर IC पिनहरूमा पुग्नुअघि तेज ट्रान्जिएन्ट छेउको असर घटाउँछ।

धेरै प्रणालीहरूमा, रिसेटको समस्या स्थायी रूपमा प्रोटेक्शन कम्पोनेन्टहरू छैनन्, तर माध्यमिक क्ल्याम्पको स्थान र फिर्ता इन्डक्टेन्स राम्रोसँग अनुकूलित गरिएको छैन।

सामान्य माध्यमिक सुरक्षा तत्वहरूमा सामेल छन्:

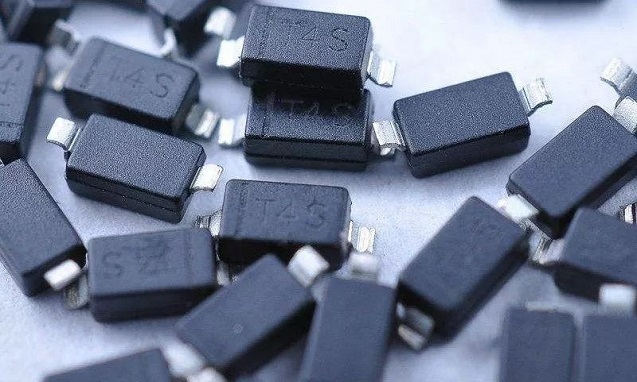

• तेज प्रतिक्रिया र कडाइको क्ल्याम्पिङका लागि TVS डायोडहरू

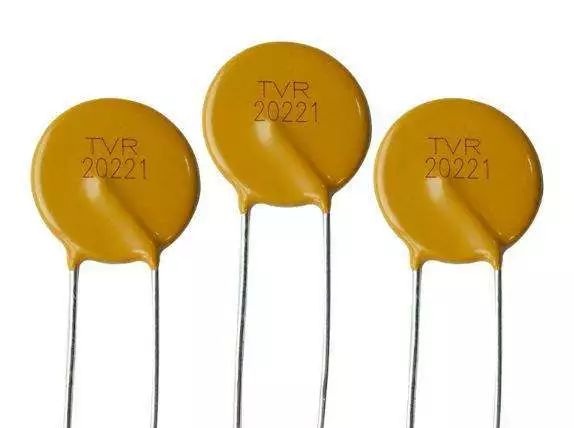

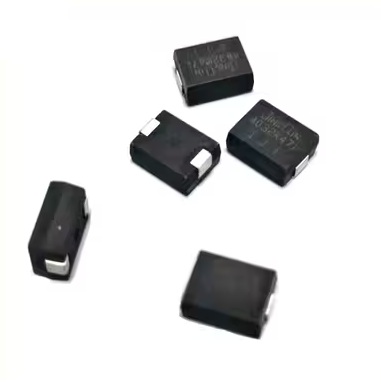

• केहि पावर इन्टरफेसमा उच्च-ऊर्जा अवशोषणका लागि MOV हरू, पुरानो र लीकका विचारहरू सहित

• ओभरको तरंगहरूलाई आकार दिन र क्ल्याम्पमा di/dt घटाउन RC र LC तत्वहरू

कनेक्टरको नजिक र ICको नजिकको सुरक्षा चरणहरूले विभिन्न उद्देश्यहरू पूरा गर्छन्।

• कनेक्टरको नजिकको प्राथमिक सुरक्षा PCB संरचनामा ओभर करेन्टलाई बाहिर राख्न मद्दत गर्दछ

• लोडको नजिकको माध्यमिक सुरक्षा उपकरणका पिनहरूमा भोल्टेज तनावलाई घटाउँछ

दुवै दृष्टिकोणलाई सँगै प्रयोग गर्दा सामान्यतया विभिन्न तारका परिस्थितिहरू र परीक्षण वातावरणहरूमा बढी स्थिर प्रदर्शन प्रदान गर्छ।

समन्वित सुरक्षा चरणहरू

विश्वसनीय मेघ-खाली सुरक्षा सामान्यतया चरणबद्ध दृष्टिकोणलाई मान्दछ:

• च्यासिस वा पृथ्वी तर्फ ऊर्जा पथवास गर्न प्राथमिक अरेस्टर

• चरणहरू बीचको जानबूझका इम्पेडेन्स

• सुरक्षित सर्किटरीको नजिक अवस्थित माध्यमिक क्ल्याम्प

इम्पेडेन्स तत्वले ओभरका भोल्टेजको भागलाई माध्यमिक क्ल्याम्पमा पुग्नु भन्दा पहिलेदेखि नै घट्न बाध्य पार्दछ, पीक करेन्ट तनाव घटाउँछ र सुरक्षा चरणहरूमा ऊर्जा साझेदारीलाई सुधार गर्दछ।

सामान्य इम्पेडेन्स तत्वहरूमा सामेल छन्:

• धारावाहिक प्रतिरोध

• फेराइट बिड्स

• नियन्त्रण गरिएको इन्डक्टेन्स

धेरै चोटीहरूको स्थितिमा, मामुली जानबूझ गरिएका इम्पेडेन्स थप्नले सुरक्षा सुधार गर्न थुप्रै प्रभावकारी रूपमा ठूलो क्ल्याम्प कम्पोनेन्ट चयन गर्न भन्दा बढी प्रभावकारी रूपमा सुधार गर्दछ। इम्पेडेन्सले ओभरको करेन्ट तरङको आकार दिन्छ र डाउनस्ट्रीम उपकरणहरूमा पीक तनाव घटाउँछ।

साना तापका वा फेराइट तत्वहरूले पनि करेन्ट पथ र इन्डक्टिभ प्रभावहरूलाई सही रूपमा विचार गर्दा सुरक्षा व्यवहारलाई महत्त्वपूर्ण रूपमा सुधार्न सक्छ।

चरणबद्ध सुरक्षा प्रणालीहरू अझै विफल हुन सक्छ जब ऊर्जा साझा हुनु अनपेक्षित ढंगले हुँदैन।

सामान्य समन्वय समस्या समावेश गर्दछ:

• प्राथमिक उपकरणहरू अपेक्षित भन्दा ढिलो आगो लगाउने

• शृंखला तत्वहरू स्याचुरेशनमा जान्छन्

• द्वितीयक-क्लेम्प फर्कने इन्डक्टेन्स प्रभावकारी क्लेम्प भोल्टेजलाई प्राथमिक बनाउँदै

यी समस्याहरूलाई चाँडै पत्ता लगाउनु सामान्यतया पछि को चरणमा पुन: डिजाइन प्रयास र समस्या समाधान गर्ने समय घटाउँछ।

ग्राउन्डिंग र लेआउट विचारहरू

पृथ्वीको बन्धन ज्यामिति अवशिष्ट भोल्टेजलाई प्रत्यक्ष प्रभाव पार्दछ किनभने ग्राउन्डिंग संरचना सर्ज-करेंटको मार्गको भाग बनाउँछ। यो दृश्यमा सही देखिएको हुँदा पनि, यान्त्रिक लेआउट र PCB कार्यान्वयनले वास्तविक सुरक्षा प्रदर्शनमा बलियो प्रभाव पार्दछ।

तलका लेआउट अभ्यासहरू बारम्बार बलियो सुरक्षा व्यवहारसँग जडित छन्:

• प्राथमिक आरेस्टरको मार्ग चेसिस वा पृथ्वीको लागि छोटो, चौाड र प्रत्यक्ष राख्नुहोस्

• उच्च-करेंट सर्ज मार्गहरूमा पातलो रेखाहरू र लामो भिया श्रृंखलाहरूबाट टाढा रहनुहोस्

• इन्डक्टिभ भोल्टेज वृद्धि घटाउन सर्ज-लूप क्षेत्रलाई घटाउनुहोस्

• जब पनि सम्भव हो, गंदा सर्ज फर्कने मार्गहरूलाई संवेदनशील सिग्नल सन्दर्भहरूबाट अलग गर्नुहोस्

• द्वितीयक क्लेम्पहरू यसरी राख्नुहोस् कि तिनीहरूको फर्कने मार्ग पनि कम इन्डक्टेन्समा रहनुहोस्

उचित लेआउट नियन्त्रण बिना, पारासिटिक इन्डक्टेन्सले क्लेम्प व्यवहारमा घटक विनिर्देशहरूभन्दा बढी हावी हुन सक्छ।

सुरक्षा डिजाइन योजनामा सही देखिन सक्छ तर लिड लम्बाई वा फर्कने मार्ग इन्डक्टेन्सको सानो वृद्धिको कारणले असफल हुन सक्छ। IC पिनहरूमा सुरक्षा प्रदर्शनको मापन गर्दा, सुसंस्कारित बन्धन र स्थानको महत्त्व तुरुन्तै स्पष्ट हुन्छ, किनभने ती विवरणहरूले प्रणालीले सर्जहरूलाई अवरोध बिना जिउने कि जीवित रहने निर्धारण गर्दछ।

अधिक भोल्टेज सुरक्षा घटकहरू

वास्तविक हार्डवेयरमा सर्ज सुरक्षा सामान्यतः समन्वयित दुई-चरण क्लेम्पिंग प्रणालीको रूपमा काम गर्दछ, विशेष गरी जब लक्ष्य सर्ट ट्रान्जियन्टहरूलाई रोक्न बिना IC पिनहरूलाई अत्यधिक तनावमा उजागर गर्नु हो। व्यवहारमा, उद्देश्य सर्जलाई पूर्ण रूपमा रोक्नको लागि प्रायः हुँदैन। वास्तविक लक्ष्य हो सर्ज करेन्टलाई एक नियंत्रित मार्गमा गाइड गर्नु, सुरक्षित नोडलाई पूर्ण अधिकतम सीमामा राख्नु, र सरलीकृत, डाइग्नोजेबल विफलता व्यवहारको प्रवर्द्धन गर्नु जसले पछि कठिन सेवा मुद्दाहरूको रूपमा देखा पर्ने अनियमित दोषहरूलाई स्थानमा ल्याउदैन।

बेंच परीक्षणको क्रममा, सुरक्षा डिजाइन सीधा देखिन्छ यति समयसम्म कि तार इन्डक्टेन्स र ग्राउन्डिंग व्यवहारले एक सफा यान्त्रिक योजनालाई अस्थिर मापनमा परिणत गर्दछ। यस कारणले, अनुभवी टोलीहरूले सामान्यत: सुरक्षा प्रणालीलाई पूर्ण प्रणालीको रूपमा लिन्छन् जसमा बल्क ऊर्जा व्यवस्थापन, संवेदनशील उपकरणहरूको नजिक छिटो स्थानीय क्लेम्पिंग, र यथार्थवादी केबलहरू, कनेक्टरहरू र फर्कने मार्ग प्रयोग गरेर मान्यतासहित समेटिन्छ।

MOV Varistors (Metal-Oxide Varistors)

एक MOV एक बलियो भोल्टेज-निर्भर प्रतिरोधकको रूपमा व्यवहार गर्दछ। सामान्य सञ्चालन भोल्टेजमा, यसले उच्च इम्पीडेन्सलाई कायम राख्दछ। भोल्टेज बढ्दा, उपकरण कम इम्पीडेन्स क्षेत्रमा जान्छ जुन नोडलाई क्लेम्प गर्छ।

अधिकांश सर्जको अवस्था में, MOV प्रतिक्रिया समय त्यति छिटो हुन्छ कि प्रभावकारी सुरक्षा प्रदान गर्न सक्छ, जबकि ऊर्जा-हैंडलिङ क्षमताले यसको सबैभन्दा बलियो फाइदाका रूपमा रहन्छ।

MOVs प्रायः पावर रेलहरू, मेन-लाई जडान गरिएका नोडहरू, र अन्य कम-फ्रीक्वेन्सी नेटवर्कहरूमा राखिन्छ जहाँ सर्ज ऊर्जा ठूलो हुन सक्छ रजहाँ सैकड़ों वा हजारौं पिकोफराडमा थप मान्यतायोग्य क्षति छ। लामो क्याबल जडानहरूमा, MOVs अक्सर आरम्भिक सर्ज ऊर्जा को ठूलो भाग अवशोषण गर्दछ भन्दा पछि की सुरक्षा स्तर सक्रियमा पहुँचाइन्छ।

एक MOV लाई एक बल्क ऊर्जा अवशोषकको रूपमा पहिल्यैको रूपमा हेर्नु अत्यावश्यक हो, न कि सटीक भोल्टेज सीमित गर्ने उपकरणको रूपमा। यसको भूमिका सामान्यतया एक ठूलो सर्जलाई साना घटनामा घटाउन हो जसलाई द्वितीयक सुरक्षा निकटतामा सिलिकन सहिष्णुता स्तरमा प्रबन्ध गर्न सक्छ।

MOVs को एक सामान्य सीमितता भनेको क्षति हो, जुन प्रायः सयौंदेखि हजारौं पिकोफराडमा हुन्छ। उच्च गतिको वा उच्च इम्पीडेन्स रेखाहरूमा, यो क्षति सिग्नल पथमा लोड, किनारा दरमा ढिलो र AC लीक बढवा गर्दछ।

तयार गरिएको हार्डवेयरमा, यी प्रभावहरूले प्रायः यस रूपमा देखा पर्छन्:

• कम आँखा-आरेखको मार्जिन

• बढेको जिटर संवेदनशीलता

• सानो अम्प्लिट्यूड हानि

• एनालग इनपुटहरूमा अनपेक्षित लोडिंग

यी प्रभावहरूको कारणले, MOVs प्रायः उच्च गतिको इन्टरफेसहरूमा टाढा गरिन्छ जबसम्म सिग्नल-इंटेग्रिटी विश्लेषण र व्यावहारिक बेंच मान्यताको पुष्टि गर्दैन कि थप क्षति स्वीकार्य रूपमा रहन्छ।

MOVs बारम्बार सर्ज तनावमा एक्सपोज गर्दा क्रमशः बिग्रिन्छ। लिकेज करन समयसँगै प्रायः बढ्छ, जबकि क्लेम्पिंग व्यवहार चाँडै परिवर्तन हुन्छ।

क्षेत्र सञ्चालनमा, यो बिग्रिनु यस रूपमा देखा पर्न सक्छ:

• बढ्दो स्ट्यान्डबाइ करन

• अन्तराल तापमान

• बिद्युत उन्नयन वा पुनःइन्डक्टिभ स्विचिङ घटनाहरूको साथ जडित दोषहरू

विश्वसनीय डिजाइनहरुले सामान्यतया क्रमशः MOV बुढ्यौलीको लागि योजना बनाउँछन् र जीवनको अन्तिम व्यवहारलाई भविष्यवाणी योग्य र डाइग्नोजेबल बनाउँछन्।

सामान्य बुढ्यौली-न्यूनिकरण दृष्टिकोणहरूमा समावेश छन्:

• यथार्थवादी सुरक्षा मार्जिनसहित भोल्टेज र ऊर्जा डेरटिङ

• तापीय दूरी र शीतलन स्थानलाई गर्म स्थान र कार्बन ट्र्याकिंग घटाउने

• माथिल्लो धातु प्रतिरोध वा तापीय सुरक्षा प्रयोग गरी परिभाषित असफलता व्यवहार ताकि असफल MOVs लगातार छोटो-चक्रित अवस्थाहरूमा रहन सकून्

MOV लाई उपभोक्ता उर्जा तत्वको रूपमा व्यवहार गर्दा प्रायः धेरै भविष्यवाणी हुने दीर्घकालीन प्रणाली व्यवहारमा ल्याउँछ।

चिप भेरिस्टर

चिप भेरिस्टरहरूले संकुचित प्याकेजमा MOV प्रविधि प्रयोग गर्दछ र सामान्यतया PCB स्थान सीमित रहेको र अपेक्षित खतरा स्तर मुख्य रूपमा ESD अथवा साना अस्थायी घटनामा संलग्न रहेका स्थानहरूमा प्रयोग गरिन्छ।

सामान्य आवेदनहरूमा समावेश छन्:

• साना उपप्रणाली पावर इनपुटहरू

• नियन्त्रण रेखाहरू

• कनेक्टर ह्यान्डलिङका लागि खुला सामान्य उद्देश्य I/O वा कम-energy स्विचिङ शोर

यी उपकरणहरूले मानव शरीरको ESD घटनाहरू, छोटो केबल डिस्चार्जहरू, र साना इन्डक्टिव विक्षेपहरू विरुद्ध राम्रोसँग काम गर्दछन्। कनेक्टरको साँचो बन्दमा रहेको स्थानीय दवावले आसपासका अस्थायी गतिविधिहरूबाट सुरक्षालाई पनि सुधार गर्दछ।

चिप भेरिस्टरहरूको मुख्य सीमितता ऊर्जा-ह्यान्डलिंग क्षमता हो। ठूला डिस्क MOVs सँगको तुलना गर्दा, चिप भेरिस्टरहरूले धेरै कम सर्ज ऊर्जा अवशोषित गर्दछन्, र कडा वातावरणमा चाँडै बिग्रन सक्छ।

बाह्य रूपमा एक्स्पोज गरिएका इन्टरफेसहरूमा केवल चिप भेरिस्टर प्रयोग गर्दा अघिपछि पुरानो अवस्था वा अचानक असफलता आउन सक्छ, विशेष गरी तिनीहरूमा समावेश गरिएका इन्स्टलेशनहरूमा:

• लामो बाह्य केबलहरू

• बाह्य एक्स्पोजर

• बारम्बार इन्डक्टिव स्विचिङ

धेरै फील्ड केसहरूमा, प्रणालीहरूले प्रयोगशाला ESD परीक्षण पास गर्दछन् तर पुनरावृत्ति सर्ज-जस्तो एक्स्पोजर पछि विस्तार भएको यो ठीकै बृद्धि गर्ने प्रवृत्ति देखाउँछन्।

यस कारण, चिप भेरिस्टरहरूले एक मात्र सुरक्षा अवरोधका रूपमा नभई स्तरित सुरक्षाको रणनीतिको एक भागका रूपमा राम्रो प्रदर्शन गर्दछन्।

TVS डायोड (अस्थायी भोल्टेज दबाबहरू)

TVS डायोडहरूले अत्यधिक चाँडो प्रतिक्रिया जनाउँछन्, प्रायः ESD घटनाहरूको क्रममा उप-नानोसेकन्ड समय मापदण्डमा प्रभावकारी रूपमा। MOVs सँगको तुलना गर्दा, तिनीहरूले सामान्यतया यथार्थ स्थिति मुनि कम नापतोल भोल्टेज प्रदान गर्दछन्।

TVS उपकरणहरूले सामान्यतः पहिलो चरणको घटक जस्तै GDT वा MOV पछि पहिलो चरणको सुरक्षाको रूपमा काम गर्दछन् जुन पहिलेदेखि धेरै सर्ज ऊर्जा अवशोषित वा परिवर्तन गरिएको छ।

सही रूपमा चयन गर्दा, TVS डायोडले भोल्टेजलाई संवेदनशील IC टोकिनका सहिष्णुता संग नजिक तटस्थ सीमाको नजिक राख्न सक्छ।

TVS चयन वास्तविक विद्युत सञ्चालन सीमाहरू र लेआउट व्यवहारमा आधारित हुँदा मात्र भर्ना प्रभावकारी हुन्छ, वास्ता नगरी केवल ब्रेकडायवोल्टेज विशेषताहरूमा।

कार्यकारी स्टैंडअफ भोल्टेजले सामान्य सञ्चालनको अवस्थामा TVS लाई निष्क्रिय राख्नुपर्छ, जसमा सहिष्णुता भिन्नता, स्थापनामा व्यवहार, रिङ्गिङ, र हाट-प्लग घटनाहरू समावेश गर्दछन्।

सामान्य ओभरशूट अवस्था बिर्सँदा अनावश्यक TVS तापक्रम, बृद्धि भएको लिकेज करेन्ट, र दीर्घकालिक विश्वसनीयता ड्रिफ्टको कारण हुन सक्छ।

गतिशील प्रतिरोधले उच्च सर्ज करेन्ट अवस्थाहरूमा क्लेम्पिंग भोल्टेजमा ठूलो प्रभाव पार्दछ। समाना ब्रेकडाउन भोल्टेज भएका दुई TVS उपकरणहरूले 8/20 µs सर्ज वेभफर्ममा धेरै भिन्न तरिकाले व्यवहार गर्न सक्छन्।

केबल इन्डक्टन्स र ग्राउण्ड बाउन्सले साच्चै क्लेम्पिंग व्यवहारलाई अझ बढी प्रभाव पार्दछ, विशेष रूपमा उच्च करेन्ट परीक्षणको समयमा।

व्यावहारिक प्रमाणीकरणमा, यो प्यारामिटरले अक्सर निर्धारित गर्दछ कि अवशेष भोल्टेज सुरक्षित रूपमा परिपूर्ण अधिकतम सीमाहरू भन्दा तल रहन्छ कि छैन।

वेभफर्म रेटिङहरूले वास्तविक खतराको वातावरणसँग मेल खानुपर्छ।

महत्वपूर्ण विचारहरूमा समावेश छन्:

• उच्च ESD रेटिङले स्वचालित रूपमा सर्ज बाँच्ने सुनिश्चित गर्दैन

• 8/20 µs-रेट गरिएको TVS 10/1000 µs तनावमा भिन्न रूपमा प्रतिक्रिया दिन सक्छ

वेभफर्म विशेषतालाई वास्तविक स्थापना वातावरणसँग मेल गर्नाले केवल डाटापेकेट मानहरूमा भर पर्ने झुटो विश्वासको जोखिमलाई घटाउँछ।

यद्यपि कम क्षमतावाला TVS उपकरणहरू उपलब्ध छन्, तथापि, क्षमताले पनि उच्च गति र उच्च इम्पेडेन्स इन्टरफेसहरूमा प्रभाव पार्दछ।

उच्च गतिको संचार रेखाहरूका लागि, कम क्षमतावाला TVS उपकरणहरू सामान्यतया चयन गरिन्छन् र मूल्याङ्कन गरिन्छ जुन:

• आँखाको आरेख मापन

• फ्रिक्वेन्सी-प्रतिक्रिया विश्लेषण

कनेक्टर पेरासिटिक्स, भिया स्टब्स, र राउटिङ ज्यामिति फाइनल सिग्नल व्यवहारमा महत्वपूर्ण प्रभाव पार्न सक्छन् यद्यपि स्किम्याटिक सामान्यतया सही देखिन्छ।

समन्वित दुई-चरण एकीकृतता

दुई-चरण सुरक्षा संरचना प्रभावकारी रूपमा काम गर्दछ किनकि प्रत्येक उपकरणले त्यही क्षेत्र भित्र काम गर्छ जहाँ यसले सबैभन्दा राम्रो प्रदर्शन गर्दछ। पहिलो चरणले थोक ऊर्जा अवशोषित वा विचलित गर्दछ, जबकि दोस्रो चरणले बाँकी ओभरशूटलाई सिलिकन सहिष्णुता सीमासँग नजिकसँग कसम गर्छ।

धेरै अस्थायी प्रणालीहरूमा मुख्य मुद्दा स्वयं सुरक्षा घटक होइन तर चरणहरूबीचको अन्तर्क्रिया हो। कनेक्टर र क्लाम्पबीचको ट्रेस इन्डक्टन्सले IC द्वारा देखिएको भोल्टेजलाई महत्वपूर्ण रूपमा वृद्धि गर्न सक्छ किनभने इन्डक्टिव शब्द (L·di/dt) सिधै अस्थायी भोल्टेजमा जोडिन्छ।

एक लेआउट संरचना जुन सामान्यतया वेभफर्म व्यवहारलाई सुधार गर्दछ समावेश गर्दछ:

• चाँडो क्ल्याम्पलाई संरक्षित IC पिनको निकटता भौतिक रूपमा राख्नु

• छोटो, कम-इन्डक्टन्स रिटर्न पथको प्रयोग

• बाह्य प्रवेश बिन्दुमा उच्च-ऊर्जा सुरक्षा उपकरणको स्थिति

यस भौतिक व्यवस्था आमतया कम अवशेष भोल्टेज र अधिक पूर्वानुमान योग्य सर्ज व्यवहार उत्पन्न गर्छ।

विश्वसनीय ओभरभोल्टेज सुरक्षा सामान्यतया सबभन्दा बलियो व्यक्तिगत घटक चयन गर्नका लागि भन्दा सर्ज-हालको प्रवाह र प्रवाह-पथ गठनलाई नियन्त्रण गर्नमा बढी निर्भर गर्दछ।

MOVs र चिप वारिस्टर्स प्रभावकारी ठूलो दबाब प्रदान गर्छन् तर संचितता र दीर्घकालीन बृद्धीसँग सम्बन्धित व्यापारिक सम्झौताहरू प्रस्तुत गर्छन्। TVS डायोडहरूले छिटो, कम-भोल्टेज क्ल्याम्पिङ प्रदान गर्छन्, तर तिनीहरूको वास्तविक-विश्व प्रदर्शन उचित डिरेटिङ र कम-इन्डक्टन्स लेआउट प्रथाहरूमा ठूलो रूपमा निर्भर गर्दछ।

सुरक्षालाई सम्पूर्ण प्रणालीको रूपमा व्यवहार गर्नु, जसमा खतरा मोडेलिङ, स्तरित ऊर्जा व्यवस्थापन, अन्तरजಾಲ परासिटिक्स, ग्राउन्डिङ रणनीति, र यथार्थपरक प्रमाणिकरण परीक्षण समावेश गर्दछ, सामान्यतया योग्यतासम्बन्धी परीक्षण र दीर्घकालीन क्षेत्रीय सञ्चालनको क्रममा पूर्वानुमान योग्य व्यवहार गर्ने डिजाइनमा पुग्नको लागि नेतृत्व गर्दछ।

ओभरकरेंट सुरक्षा उपकरणहरू

ओभरकरेंट सुरक्षा PCB ट्रेसहरू, जडानका पिनहरू, तारको हार्नेसहरू, र ब्याट्रीको करंट पाथमा तापसम्बन्धी क्षतिको जोखिमलाई घटाउँदछ, करंटको प्रवाहलाई अवरोध गर्दै वा तापमान नष्टकारी स्तरमा पुग्नुअघि सञ्चालनलाई सुरक्षित क्षेत्रतर्फ धकेल्दै। व्यावहारिक इन्जिनियरिङ कार्यमा, लक्ष्य सामान्यतया सिर्फ शोर्ट सर्किट रोक्न भन्दा बढिमा फैलिन्छ। ठूलो उद्देश्य समयसँगै बढ्दै गएको दोष ऊर्जा व्यवस्थापन गर्नु हो।

धेरै महङ्गो क्षेत्रीय असफलताहरू नाटकीय मरेका शोर्ट्स द्वारा होइन, तर क्रमबद्ध सीमाबाहेकका ओभरलोडहरूले उत्पन्न हुन्छन् जसले जडानलाई बिस्तारै रंगहीन बनाउँछन्, प्लास्टिकलाई नरम बनाउँछन्, या सोल्डर जोइन्टलाई थकित बनाउँछन्। एक बढी टिकाउ सुरक्षा रणनीतिले ओभरकरेंटलाई मुख्यतया तापयोजनासम्बन्धी समस्या जस्तो व्यवहार गर्दछ जुन इलेक्ट्रिकले सक्रिय गर्छ, जबकि तातो enclosure, सीमित वायु प्रवाह, र नजिकका संघटकहरूले जस्ता खराब अवस्था अनुसार व्यवहार गर्छ।

ओभरकरेंट अवस्था सामान्यतया केही पहिचान योग्य रूपहरूमा प्रकट हुन्छ, र हरेकले सुरक्षा घटकहरूको भिन्न रूपमा दबाब ल्याउँछ। यी ढाँचाहरूलाई बुझ्नले यो व्याख्या गर्नमा मद्दत गर्दछ कि कागजमा स्वीकार्य देखिने सुरक्षा अझै पनि दीर्घकालीन हार्डवेयर बृद्धिमा पुग्न सक्छ। कडा शोर्टले तामा ट्रेसहरू, भियास, र जडानको सम्पर्कमा निरन्तर I²R ताप उत्पन्न गर्न सक्छ। धेरै अवस्थामा, कमजोर तत्व पहिलो असफलताको बिन्दुमा पुग्न सक्छ। सानोतिनो जडानहरू र सम्पर्कका पिनहरूले प्रायः ठूलो PCB तामा संरचनाहरूको स्पष्ट कठिनाइ देखिनु अघि क्षति भएका तापक्रममा पुग्न सक्छ। बोर्डहरूले यसैले विद्युतीय रूपमा कार्यात्मक देखिन सक्छ जबकि साना सम्पर्कहरू, जस्तै USB पिनहरू वा बोर्ड-बाट-बोर्ड जडानहरू, क्रमिक रूपमा अक्सिडाइज, नरम, या अन्तरविभागीय सञ्चालनमा घुमाउँछन्।

मोटरहरू, हीटरहरू, र भारी लोड भएका नियामकहरूले सीमाबाहेकको अवस्थाहरूमा विशेष गरी थोड़े समयका लागि थोडा अत्यधिक करंट निकाल्न सक्छन्। यी ओभरलोडहरूले दुर्लभता पैदा गर्दैन। बरु, तिनीहरूले बिस्तारै विश्वसनीयतामा कमी ल्याउँछन् र व्याख्या गर्न गाह्रो प्रमाण छोड्छन्। अधिकतम करंट मात्र होइन, स्वीकृत ताप वृद्धि वरिपरि सुरक्षा समन्वय गर्नु सामान्यतया एक डिजाइन दीर्घकालीन सञ्चालन अवधिमा स्थिर रहन्छ भन्ने कुरालाई निर्धारण गर्छ।

कैपेसिटिभ लोडहरू, केबल हॉट-प्लग घटनाहरू, र ब्याट्री चार्जिङ संक्रमणले सामान्य सञ्चालनको व्यवहारभन्दा दोषहरू होइन जुन छोटो समयका लागि करंट सर्जहरू उत्पन्न गर्न सक्छ। यदि सुरक्षा अत्यन्त आक्रामक प्रतिक्रिया गर्छ भने, परिणाम असुविधा ट्रिपहरू, अप्रत्याशित रिसेटहरू, र टाढा गरिएका उत्पादनहरूको समस्या हुन्छ। राम्ररी परिष्कृत डिजाइनहरूले सामान्य सर्ज करंटलाई वास्तविक दोष ऊर्जा भन्दा अलग पार्दछ, सुरुवा करंटलाई आकार दिने र विभिन्न सुरक्षा चरणहरूमा प्रतिक्रिया समयको समन्वय गरेर।

सामान्यतया प्रयोग गरिने रिसेट गर्न मिल्ने सुरक्षा उपकरण PPTC (पॉलिमर सकारात्मक तापमान गुणांक) घटक हो। आन्तरिक रूपमा, यो उपकरणले निरुत्साही कणहरूको साथ लोड गरिएको एक पॉलिमर म्याट्रिक्स समावेश गर्दछ। सामान्य सञ्चालनमा, प्रतिरोध कम रहन्छ। जब करंटले पर्याप्त I²R ताप उत्पन्न गर्दछ, पॉलिमर फैलिन्छ, प्रवाह पथहरू छुटिन्छन्, प्रतिरोध चाँडै वृद्धि हुन्छ, र करंट कम धारित क्षेत्रतर्फ घट्छ। दोष निको भएपछि र उपकरण चिसो भएपछि, प्रतिरोध यसको मूल मान नजिक फर्किन्छ। यो स्वचालित पुनःप्राप्ति व्यवहार PPTC लाई धेरै उपभोक्ता उत्पादनहरूमा आकर्षक बनाउँछ किनभने अस्थायी ओभरलोड अवस्थाहरूपछि प्रतिस्थापन प्रायः अप्रभावी हुन्छ।

PPTC लाई सटीक करंट सीमित गर्ने उपकरणको रूपमा नहेर्नु पर्छ। यो अत्यधिक गैर-रेखीय विशेषतासहित ताप-संवेदनशील प्रतिरोधक जस्तो व्यवहार गर्दछ। ट्रिप व्यवहार सामान्यतया समान बोर्डहरू बीचमा दृश्य रूपमा भिन्न हुन्छ किनभने यस्लाई निर्माण गर्ने तामाको क्षेत्र, नजिकका गर्मी उत्पादन गर्ने घटकहरू, र खोलाको वायु प्रवाह र तापीय अवस्थाको जस्ता भिन्नताहरूका कारण। PPTC लाई तापीय र विद्युतीय घटक दुबैको रूपमा व्यवहार गर्नु सामान्यतया वास्तविक सञ्चालनको दौरान असंगत ट्रिप व्यवहार रोक्दछ।

PPTC डाटाशीट स्पेसिफिकेशन्स केवल एक साथ व्याख्या गर्दा अर्थपूर्ण हुन्छ। एकल रेटिंगमा ध्यान केन्द्रित गर्दा प्रायः डिजाइनहरू राम्रो तापक्रममा व्यवहार गर्छन् तर बन्द गरिएका उत्पादनहरूमा अस्थिर भइरहेका हुन्छन्। I_HOLD उस प्रवाहलाई प्रतिनिधित्व गर्दछ जुन डिभाइसले निर्दिष्ट गरिएको वातावरणीय तापक्रममा, सामान्यतया २५°C, ट्रिप नगरी निरन्तर वाहिकरण गर्न सक्छ। I_TRIP उस प्रवाहलाई प्रतिनिधित्व गर्छ जुन डिभाइसलाई उस्तै परिस्थितिहरूमा यसको ट्रिप गरिएको अवस्थामा बलात्कृत गर्न आवश्यक हुन्छ। जति वातावरणीय तापक्रम बढ्छ, दुबै मानहरू महत्वपूर्ण रूपमा घट्छन्। खुल्ला बेञ्चमा सामान्य रूपमा व्यवहार गर्ने डिभाइस त्यसैले तातो बन्द आवरणको भित्र अत्यधिक संवेदनशील बन्न सक्छ।

ट्रिप समय दोषको परिमाण, वातावरणीय तापक्रम र PCB ताप प्रबन्धनमा निर्भर गर्दछ। मध्यम ओभरलोडले ट्रिप भएको समयमा सेकेण्ड वा मिनेटहरू लाग्न सक्छ। जबकि यसले ठूलो PCB ट्रेसहरूको सुरक्षा गर्न पर्याप्त हुन सक्छ, यसले जडानहरू, केबल सम्पर्कहरू, वा ब्याट्री सेलहरूमा हानिकारक ताप वृद्धि गर्न अनुमति दिन सक्छ जबसम्म प्रवाह घटाइँदैन। धेरै व्यावहारिक विफलोंमा, सुरक्षा अन्ततः ट्रिप हुन्छ, तर यसले मात्र स्थानीय तापीय क्षति पहिले नै संचित भइसकेपछि मात्र गर्नेछ।

एक ट्रिप गरिएको PPTC पूर्ण रूपमा खोलिएको स्विच जस्तै व्यवहार गर्दैन। अवशिष्ट प्रवाह प्रायः उपकरणबाट बगिरहन्छ। यो बाँकी प्रवाहले सर्किटलाई ब्राउनआउट अवस्थामा सम्हाल्न, अवांछित ताप वृद्धि कायम राख्न, र अस्थिर प्रणालीको व्यवहार सिर्जना गर्न सक्छ। पूर्ण विद्युत पृथक्करण आवश्यक पर्ने अनुप्रयोगहरूले सामान्यतया एक पटकका फ्यूज, eFuses, हाट-स्वाप कन्ट्रोलरहरू, वा कडा कटफ विशेषतासहितका लोड स्विचहरू झैँ भिन्दा सुरक्षा विधिहरूको आवश्यकता पर्छ।

बोर्ड-स्तरीय तापीय अवस्थाहरू PPTCको व्यवहारमा प्रायः स्केमाटिकको भन्दा बढी प्रभुत्व जमाउँछन्। ठूलो कपर पोरहरू, मोटा विमानहरू, र तापीय भियासँग PPTCबाट ताप हटाउँछन् र ट्रिप गरिएको अवस्थामा छिर्नेमा ढिलाइ गर्छन्। यद्यपि यसले थप प्रवाहको मार्जिन प्रदान गर्ने जस्तो देखिन्छ, यसले मात्रामा हानिकारक प्रवाहलाई यथाशक्यभन्दा लामो समयसम्म रहन दिन पनि सक्छ। छिटो प्रतिक्रिया आवश्यक पर्ने डिजाइनहरूले प्रायः PPTC प्याडहरूसँग प्रत्यक्ष जडान गरिएका कपरलाई घटाउँछन् वा नियंत्रित ताप-राहत संरचना लागू गर्छन्।

PPTCs लाई इन्डक्टर्स, चार्जरहरू, रेखीय नियामकहरू, वा अन्य तातो घटकहरूको नजिक राख्नाले स्थानीय वातावरणीय तापक्रम बढाउँदछ र प्रभावकारी रूपमा I_HOLD लाई घटाउँदछ। संकुचित प्रणालीहरूमा, PPTC लाई तातो स्रोतहरूबाट सजिलै स्थानान्तरण गर्दा कठिन अन्तराल पुनःसेट समस्याहरू हटाउँदछ।

PPTCs अनायास सबै सुरक्षा आवश्यकताहरू एक्लै समाधान गर्न अपेक्षित भएन भने राम्रो प्रदर्शन गर्छन्। तिनीहरूलाई एक व्यापक सुरक्षा संरचनाको भित्र एउटा स्तरको रूपमा प्रयोग गर्दा सामान्यतया अधिक स्थिर फिल्ड व्यवहार उत्पादन गर्छ। PPTCs सामान्यतया USB पोर्टहरू, सहायक आउटपुटहरू, र सामान्य उपभोक्ता इन्टरफेसहरूका लागि प्रभावकारी हुन्छन्। यी अनुप्रयोगहरूले अस्थायी दोष पछि स्वतः पुनर्प्राप्त गर्नमा लाभ लिन्छन्। यद्यपि, बैटरी इनपुटहरू, उच्च-ऊर्जा बैटरी प्याकहरू, र अनुपालन-प्रेरित सुरक्षा मार्गहरूका लागि केवल PPTC मा आश्रित हुनुले महत्त्वपूर्ण सुरक्षाको अन्तराल छोड्न सक्छ। ट्रिप ढिलाइ र अवशिष्ट प्रवाहले यी घटनाहरूको क्रममा महत्त्वपूर्ण दोष ऊर्जा अझै अनुमति दिन सक्छ।

एक सामान्य सुरक्षा रणनीतिले eFuses वा हाट-स्वाप कन्ट्रोलरहरूको संयोजन गर्द्छ जसले छिटो काट्न र नियन्त्रण गरिएको प्रवेश गर्दछ, PPTCs लाई फिरबाट हुने दुरुपयोग वा केबल दोषको विरुद्ध दोस्रो पुनःसेट योग्य सुरक्षा रूपमा प्रयोग गर्दछ। यस तहको संरचनाले प्रायः दुःखद ट्रिपहरू घटाउँछ जबकि गम्भीर दोषको समयमा सफा डिस्कनेक्शन व्यवहार कायम राख्छ।

PPTC चयन प्रायः सबैभन्दा खराब-केस अपरेटिंग वातावरण र स्थानीय तातोको लागि सबभन्दा संवेदनशील घटकहरूमा आधारित हुँदा अधिक विश्वसनीय हुन्छ। I_HOLD उच्चतम अपेक्षित आन्तरिक वातावरणीय तापक्रममा अधिकतम निरन्तर अपरेटीङ प्रवाहको माथि रहनुपर्छ, केवल कोठाको तापक्रममा होइन। धेरै टोलीहरूले तापीय स्थिर-राज्य अवस्थाहरू प्राप्त गर्न उच्च तापमानमा पूर्ण रूपमा असम्बन्धित उत्पादनहरू सञ्चालन गरेर यो पुष्टि गर्दछन्। लक्ष्य अस्थिर लगभग-ट्रिप अवस्थाहरूको नजिकको अपरेशनबाट टाढा रहन हो जुन अन्तराल पुनःसेट उत्पादन गर्न सक्छ।

सुरक्षा सबैभन्दा संवेदनशील घटकलाई प्राथमिकता दिनु पर्छ, जुन प्रायः जडानका सम्पर्कहरू, केबलहरू, साना भान्दा प्रतिरोधक, वा साना चालकहरू हुन्छन्। सही ट्रिप प्रोफाइल तापीय सीमाहरूको विरुद्ध समयमा ट्रिप व्यवहारको तुलना गरेर आउँछ, केवल विद्युत प्रवाहको रेटिङलाई मेल खाँदैन। केवल आदर्श कडा सर्ट्ससँग परीक्षण गर्नु वास्तविक विश्व विफलताहरूको प्रतिनिधित्व गर्न कठिन हुन्छ। अधिक यथार्थवादी दोष परिदृश्यहरूमा आंशिक सर्ट्स, क्षतिग्रस्त केबलहरू, नमीको प्रदूषण, र अन्तराल सम्पर्क दोषहरू समावेश छन्। यी अवस्थाहरूमा परीक्षण गर्दा PPTCले महत्त्वपूर्ण सुरक्षा दिन्छ कि केवल समस्या समाधानलाई जटिल बनाउने विविधता मात्र ल्याउँछ भनेर निर्धारण गर्न मद्दत गर्दछ।

जब अनुप्रयोगहरूले छिटो, पुनरावृत्त प्रतिक्रिया, सटीक प्रवाह सीमितता, वा पूर्ण विद्युत पृथक्करणको आवश्यकता पर्छ, PPTCs प्रायः प्राथमिक सुरक्षा तत्वको रूपमा भन्दा दोस्रो सुरक्षा रूपमा राम्रो काम गर्छन्। एक पटकका फ्यूजहरूले निरिक्षण गर्ने विशेषताहरू र असफलतापछि पूर्ण पृथक्करण प्रदान गर्दछन्। यस व्यवहारले तिनीहरूलाई उच्च-ऊर्जा सर्किटहरूको लागि उपयुक्त बनाउँछ र समस्याको समाधानलाई जटिल बनाउने आंशिक रूपमा पावर भएका दोष अवस्थामा टाढा रहन्छ।

eFuses र_hot-swap controllers ले धेरै अवस्थामा नियंत्रित इनरश वर्तमान, प्रोग्राम योग्य वर्तमान सीमितता, द्रुत दोष प्रतिक्रिया, र टेलिमेट्री र अनुगमन कार्यहरूलाई समर्थन गर्दछ। USB-C पावर प्रणाली, उच्च-शक्ति ब्याट्री डिजाइनहरू, र संवेदनशील रेलहरूका लागि, यी उपकरणहरूले प्रायः विद्युत जोखिम र कठिन दीर्घकालीन समर्थन समस्याहरू दुबैलाई घटाउँछ।

लोड स्विचहरूले नियंत्रित दोष अवस्थाहरूको बीचमा स्वच्छ रेल डिस्कननेक्शन प्रदान गर्दछ र समर्पित दोष-गुरुत्वाकर्षण तारँगै संयोजन गर्दा पूर्वानुमान गरिएको पुनःप्राप्ति व्यवहार प्रस्ताव गर्न सक्छ।

रिसेट गर्न मिल्ने सुरक्षा सबैभन्दा प्रभावकारी रूपले समन्वित पावर-पथ रणनीतिमा एकीकृत गर्दा काम गर्छ न कि पारंपरिक फ्यूजहरूको प्रत्यक्ष प्रतिस्थापनको रूपमा व्यवहार गर्दा। PPTCs सेवा आवश्यकताहरूलाई घटाउन सक्छ र दोहोरिएको कम-स्तरको दुरुपयोग सहन गर्न सक्छ, तर जब डिजाइनहरूले यथार्थवादी तापीय अनुमानहरू प्रयोग गर्छन् र ट्रिप परिवर्तनशीलता र अवशिष्ट वर्तमानको लागि ख्याल गर्छन् भने, तिनीहरूको व्यवहार अझ पहिलेको रूपमा भविष्यवाणी गर्न सकिन्छ। विश्वसनीय दीर्घकालीन उत्पादनहरूले सामान्य कम-देखि-मध्यम दोष अवस्थाहरूका लागि स्वचालित पुनःप्राप्ति सबैभन्दा ठूलो फाइदा प्रदान गर्ने PPTCs प्रयोग गर्दा इनरश वर्तमानलाई आकार दिन, आवश्यक पर्दा छिटो दोष ऊर्जा घटाउनका लागि स्तरित सुरक्षा रणनीतिहरूको प्रयोग गर्दछ।

इलेकट्रोस्टेटिक सुरक्षा भागहरू

उच्च-गति पोर्टहरूमा ESD तनाव प्रायः अत्यन्त चर्को धारहरू (धेरैजसो उप‑नानोसेकेण्ड वृद्धि समयमा) र ठूलो चोटीका वर्तमानहरूसँग आउँछ जुन केही दश क्विक नानोसकेण्डहरूमा ढल्छ। छोटो अवधि कागजमा “व्यवस्थित” जस्तो लाग्न सक्छ, तर विद्युत हिंसा लेआउट परासिटिक्स, प्याकेज इन्डक्टेन्स, र अनियोजित फिर्ता मार्गहरूमा तुरुन्तै देखा पर्दछ। सुरक्षा नेटवर्कलाई प्रहारको समयमा छिटो चाल्नुको अपेक्षा गरिन्छ र सामान्य ट्राफिकको समयमा च्यानलमा लगभग अदृश्य रहिरहन्छ, जुन समयको सीमाहरू पहिले नै कडाइमा हुँदा एक असहज सन्तुलन हो।

व्यावहारिकतामा, बोर्डहरू प्रायः सुरक्षा छुटेको कारण होइन, तर पहिलो केही नानोसेकेण्डहरूले डिजाइनरले कहिल्यै सोचेको मार्गमा वर्तमानलाई डिरेक्ट गर्ने कारणले असफल हुन्छन्। त्यो परिदृश्य विशेष रूपमा चिढ़ाउने छ किनभने स्किम्याटिक सही लाग्न सक्छ जबकि भौतिक वर्तमान लूपले भिन्न कथा बताउँछ। डिजाइन दृष्टिकोणबाट, यो प्रायः तीन जडित प्रश्नहरूमा आउँछ: लहर प्रवाह कहाँ बग्छ, मनपर्ने मार्ग कसरी छिटो प्रमुख बनिन्छ, र यो घटाउनका लागि कति सिग्नल गुणस्तरको व्यापार गर्छ।

छिटो लिङ्कहरूमा ESD का लागि सामान्यतया ट्र्याक गर्नका लागि डिजाइन उद्देश्यहरू:

वर्तमान मार्ग नियन्त्रण, शंट पथको अनुकूलन समय, IC पिनमा अवशिष्ट भोल्टेज, च्यानलले देखेको थप क्यापिसिटेन्स/इन्डक्टेन्स, र घटना पछि सिग्नल इंटेग्रिटी ड्रिफ्ट (आँखा/जिटर/फिर्ता हानि)।

ESD डायोड र TVS एरेहरू

उच्च-गति I/O मा, सामान्य चुनावहरू भनेका कम-क्षमता स्टीयरिंग डायोड र बहु-लाइन TVS एरेहरू हुन्। तिनीहरूले रेलहरू र/वा ग्राउन्डतर्फ लाइनलाई क्ल्याम्प गर्छन् ताकि लहरका वर्तमानले उद्देश्यपूर्वक कम-इम्पेडेन्स मार्ग देखोस् न कि IC का आन्तरिक संरचनाहरूमा भुत्याउन। जब चयन सर्तपूर्वक गरिन्छ, क्ल्याम्प भनेको “स्पष्ट” मार्ग बन्छ, जसले प्याडमा क्षति गर्ने क्षणिक तर हानिकारक ओभरट्रेसको सम्भावनालाई घटाउँछ।

क्यापेसिटेन्स भनेको वास्तविक लिङ्कहरूमा पहिलो पटक देखा पर्ने प्यारामिटर हो: साना वृद्धिले आँखाको खोलाइलाई संकुचन गर्न, फिर्ता हानि बिगार्न, र छिटो माल serial च्यानलमा समयको सीमा घटाउन सक्छ। गतिशील प्रतिरोधले पनि समान ध्यान प्रयोग गर्नुपर्छ किनभने यो लहरको समयमा अवशिष्ट भोल्टेजलाई आकृतिगत गर्छ, जुन संरक्षण गरिएको यन्त्रले वास्तवमा अनुभव गर्छ। क्यापिसिटेन्स र गतिशील प्रतिरोध दुवैलाई प्राथमिक विशेषताका रूपमा व्यवहार गर्दा सामान्यतया स्थिर विघटन संख्यामा भरोसा गर्नुभन्दा कम आश्चर्य ल्याउँछ।

सुर्य घटनाका क्रममा IC सुरक्षामा सशक्त रूपमा प्रभाव पार्ने विशिष्टताहरू:

• वास्तवमा सञ्चालन गरिरहेको बायसमा क्यापिसिटेन्स

• गतिशील प्रतिरोध

• विभिन्न वर्तमान स्तरमा क्लाम्प भोल्टेज

• सञ्चालन भोल्टेज दायरा अनुसार लिकेज

• प्याकेज र लिड इन्डक्टेन्स

DC विघटन वा लिकेज तालिका सान्त्वना प्रदान गर्न सक्छ, तर ESD घटना स्थिर भोल्टेज समस्याको तुलनामा ट्रान्जेन्ट वर्तमान समस्याजस्तो व्यवहार गर्छ। IEC 61000‑4‑2 परीक्षण (सम्पर्क र वायु डिस्चार्ज)ले एक मानकीकृत तनाव आकार प्रदान गर्दछ, र TLP विशेषता कुंजीकृत लम्बाईको नानोसेकेण्ड पल्सको ताइगर/क्लाम्प व्यवहारको मात्रात्मक दृष्टि थप्दछ। जब कुनै यन्त्रमा IEC रेटिंग र TLP वक्र दुवै समावेश हुन्छन्, चयन अनुमान कार्य होइन र इन्जिनियरिङ निर्णय जस्तो हुन्छ, जुन जहाँ समयको तालिका कडीरूपले हुन्छ र विफलता विश्लेषणको समय सीमित हुन्छ भने स्वागतयोग्य परिवर्तन हो।

उत्पादन डिजाइनहरूमा सामान्य चयन कारकहरू:

• प्रकाशित IEC 61000-4-2 सुरक्षा स्तर

• सञ्चालन बायसमा कम क्यापिसिटेन्स

• अपेक्षित चोटीको वर्तमानमा स्थिर क्ल्याम्पिङ देखाउने TLP कुराहरू

• सञ्चालन तापमान दायरा अनुसार स्वीकार्य लिकेज

• कम-इन्डक्टेन्स PCB लेआउटको लागि उपयुक्त प्याकेज

स्थानप्रवेश सामान्यतया वास्तविक संरचनामा क्ल्याम्पले पर्याप्त चाँडो क्रियामा आउँछ कि आउँदैन भन्ने निर्णय गर्ने तत्व हो। सरज वर्तमानलाई सन्दर्भ विमानमा सबैभन्दा सानो व्यावहारिक लूप क्षेत्रमा फर्कनका लागि व्यवस्थापन गरिएको हुनु पर्छ, डिस्चार्ज पथमा इन्डक्टेन्सलाई न्यूनतम पार्दै। प्रयोगशाला असफलताबाट सिकेको एक परिचित पाठ भनेको कनेक्टरबाट केवल केही सेन्टिमिटर टाढा ईएसडि एरेलाई विस्थापित गर्दा अन्यथा सक्षम क्ल्याम्पलाई सुस्त बनाइन्छ, किनभने ट्रेस इन्डक्टेन्सले साधनलाई यसलाई तान्न सक्नु अघि आइपुग्ने प्रोटेक्टेड नोडलाई छोटो समयका लागि माथि उठाउँछ।

सामान्यतयाः क्ल्याम्प ढिलाइ घटाउने लेआउट अभ्यासहरू:

• छोटो PCB ट्रेस

• वर्तमानको प्रवाहका लागि चौडा तामाको मार्गहरू

• ठोस सन्दर्भ विमानमा प्रत्यक्ष भिया स्टिचिङ

• सानो लूप क्षेत्र

• संवेदनशील सर्किटबाट टाढाको सफा फिर्ता मार्गहरू

श्रृंखला इन्डक्टर्स

श्रृंखला इन्डक्टरले चाँडो वर्तमान परिवर्तन (di/dt) को विरोध गर्दछ। ईएसडि पल्सको सन्दर्भमा, सानो श्रृंखला मानले क्ल्याम्पमा हालको वृद्धि नरम गर्न र प्रोटेक्टेड IC मा आइरहेको धारलाई ढिलो पार्न सक्छ। यसले सामान्यतया शंट उपकरणमा तातो उत्सर्जन कम गर्छ र वर्तमानको ठाडो रेखालाई अवरोध गरी संवेदनशील पिनमा उच्चतम भोल्टेज घटाउँछ।

यसको downside भनेको थप श्रृंखला इम्पीडेन्स हो, जुन अस्थिरताहरू, थप समूह ढिलाइ, वा पारासिटिक क्यापासिटेन्ससँगको संधानको रूपमा देखा पर्न सक्छ। उच्च-गति लिंकहरूमा, "सानो" इन्डक्टा पनि च्यानलमा देखिन सक्छ, र क्लीनर ईएसडि वेभफर्महरू र थोडा कुरूप आँखाको आरेख बीचको तनाव महसुस गर्नु असाधारण होइन। सुरुवात बिन्दु सिग्नल-इंटेग्रिटी बजेट (फिर्ता हानि, आँखाको मास्क, जिटर) हुँदा चयन बढी सहज रहन्छ, त्यसपछि अझै अपेक्षित मद्दतको लागि मापन योग्य कमी दिने सानो इन्डक्टेन्स चयन गरेर।

इन्डक्टर चयन गर्न पूर्व परिक्षण गरिने सामान्य समिक्षा चेकप्वाइन्टहरू:

• अन्तरफलक ब्यान्डविथमा इन्सर्शन हानि

• लाइन इम्पीडेन्स (Z0) सापेक्षमा इम्पीडेन्स असंगतता

• क्ल्याम्प क्यापासिटेन्ससँगको समय-क्षेत्र रिङ्गिङ

• आँखाको आरेख र जिटर प्रभाव

• मापन गरिएका ईएसडि पीक वर्तमान र भोल्टेजसँगको सहसंबंध

अस्थायी धारहरूले केही इन्डक्टर्सलाई स्याचुरेसनमा धकेल्न सक्छ, र एक पटक स्याचुरेट भए पछि भागले मद्दत गर्नको लागि थप इम्पीडेन्स प्रदान गर्न सक्दैन। पल्स गरिएको स्थितिहरूमा स्याचुरेसन व्यवहारलाई पुष्टि गर्दा (वा पर्याप्त हेडरूम भएको भागहरू चयन गर्दा) असुविधाजनक परिस्थितिलाई टाढा राख्छ जहाँ सुरक्षात्मक नेटवर्कले सिमुलेशनमा सुसंगत देखिन्छ तर बेंचमा चरित्र परिवर्तन हुन्छ।

श्रृंखला इन्डक्टरलाई क्ल्याम्पको विकल्पको रूपमा होइन, तर वर्तमान-आकारका तत्वको रूपमा व्यवहार गर्न उत्तम हुन्छ। जब दुवैलाई सँगै प्रयोग गरिन्छ, लक्ष्य सहकारी व्यवहार हुन्छ: इन्डक्टरले पल्सलाई मध्यम गर्छ ताकि क्ल्याम्प नियन्त्रित तरिकामा संलग्न हो, प्रोटेक्टेड IC ले कुनै प्रक्रियामा पहिलो केहि न्यानोसेकेन्डलाई स्वतः अवशोषण गर्ने बाहेक।

फेराइट बिड्स

फेराइट बिडहरूले आदर्श इन्डक्टरहरूको तुलनामा अधिक आवृत्ति-निर्भर हानि इम्पीडेन्सको रूपमा व्यवहार गर्दछन्। उच्च आवृत्तिमा तिनीहरूले पर्याप्त हानि प्रस्तुत गर्दछन्, जसले RF शोरलाई घटाउन र रिङलाई निस्तेज गर्न सक्छ। त्यो निस्तेज ईएसडि robustness लाई अप्रत्यक्ष रूपमा सुधार गर्न सक्छ किनकि अधूरो रेसोनान्सहरूले IC मा "एकल स्पाइक" अनुमानको सुझाव भन्दा उच्चतम भोल्टेज उत्पन्न गर्न सक्छ।

एकै आवृत्तिमा एकल इम्पीडेन्स नम्बरले कहिल्यै पूर्ण कथा बताउँदैन; इम्पीडेन्स-को-आवृत्तिको वक्र महत्वपूर्ण इनपुट हो। त्यो वक्रलाई अन्तरफलकको समस्याग्रस्त आवृत्ति दायरा (प्रायः ट्रेस लम्बाई, प्याकेज पारासिटिक्स, र कनेक्टर व्यवहारसँग जोडिएको) सँग मेल खाने प्रयास गर्दा अधिक पूर्वानुमान योग्य परिणाम प्राप्त गर्न झुक्कन्छ। DC वर्तमान मूल्याङ्कन र DC प्रतिरोध पनि महत्त्वपूर्ण छ: अत्यधिक DCR ले सामान्य काममा भोल्टेज ड्रप र तातो उत्पन्न गर्दछ, जबकि अपर्याप्त वर्तमान क्षमताले ट्रान्जेन्टहरूमा बिडको व्यवहार परिवर्तन गर्न सक्छ।

फेराइट बिड चयन गर्दा सामान्यतयाः चेक गरिएका प्यारामिटरहरू:

• इम्पीडेन्स वक्र (R र X आवृत्तिसँग)

• लक्षित निस्तेज आवृत्ति दायरा

• DC प्रतिरोध

• DC वर्तमान मूल्याङ्कन

• तापक्रम निर्भरता

• पल्स र ट्रान्जेन्ट स्थितिहरूमा प्रदर्शन

स्थानले जोडा घटाउन सक्छ वा बढाउन सक्छ। कमजोर रूपमा राखिएको बिडले लूप क्षेत्रलाई विस्तार गर्न सक्छ, छेउका ट्रेसमा जोडा बढाउन सक्छ, वा बढी प्रभावकारी रूपमा विकिरण गर्न सक्छ, जसले संरचना निस्तेज खण्डभन्दा अनियोजित एन्टेना जस्तै व्यवहार गर्छ। शोर स्रोतको नजिकै बिडलाई राख्न, टाइट फिर्ता मार्ग राख्न, र लामो स्टबहरू टाढा गर्न सामान्यतयाः नयाँ रेसोनन्स सिर्जना गर्ने सम्भावना घट्छ।

सामान्यतयः अनावश्यक विकिरण र जोडा घटाउने स्थान प्रथाहरू:

• शोर स्रोत या प्रवेक्ष्य बिन्दु नजिकै राखिएको फेराइट बिड

• संकुचित वर्तमान-लूप लेआउट

• ठोस सन्दर्भ-समतल निरन्तरता सहित छोटो PCB जडानहरू

• लामो PCB स्टबहरू छैनन्

• संवेदनशील समानांतर ट्रेसबाट उचित दूरी

फेराइट बाल्टाहरूले सामान्य "फिल्टरहरू" को रूपमा होइन, तर विशेष इम्पिडेन्स वातावरणमा ट्यून गरिएका ड्याम्पिङ तत्वहरूको रूपमा विचार गर्दा सबैभन्दा राम्रो प्रदर्शन गर्नको लागि प्रवृत्ति गर्दछ। सबैभन्दा विश्वसनीय नतिजाहरू प्रायः मापन (VNA/TDR) वा वरिपरि नेटवर्कको सिमुलेशनसँग संयोग गर्नबाट आइपुग्छन्, किनकि बाल्टाको लाभ कस्तो कुरासँग जडान गरिएको छ भन्ने कुरामा निर्भर गर्दछ। त्यो अतिरिक्त कदमले पहिलेको प्रयास जस्तो लाग्न सक्छ, तर यो प्रायः विशेष केबल वा चेसिस कन्फिगरेसनहरूमा मात्र देखिने अस्थायी EMI र ESD लक्षणहरूको पछाडि दौडनको अन्तिम-stageको निराशाबाट रोक्दछ।

निष्कर्ष

प्रभावकारी सर्किट सुरक्षा पूर्ण प्रणालीमा भोल्टेज तनाव, वर्तमान प्रवाह, थर्मल व्यवहार र दोष ऊर्जा सावधानीपूर्वक व्यवस्थापनमा निर्भर गर्दछ। जब इलेक्ट्रोनिक उपकरणहरू साना, छिटो र बढी घनत्वमा एकीकृत हुँदै जान्छन्, सुरक्षा डिजाइनले एकल कम्पोनेन्टमा मात्र निर्भर गर्नुको सट्टा समन्वयित बहु-चरण विधिहरूको आवश्यकतामा बढ्दो सन्तुलन बनाउँछ। शक्ति नेटवर्क, इन्टरफेस र सेमीकन्डक्टर संरचनासँग ट्र्यान्जेन्टहरूको अन्तर्क्रिया कसरी हुने कुरा बुझ्नले विश्वसनीयता सुधार गर्न, दीर्घकालीन गिरावट घटाउन, र वास्तविक संसारका विद्युतीय परिस्थितिहरूमा स्थिर सञ्चालनलाई कायम राख्न मद्दत गर्दछ।

सामान्यतया सोधिने प्रश्न [FAQ]

1. किन आधुनिक सर्किट सुरक्षालाई साधारण क्षति रोक्नको सट्टा प्रणाली स्तरको ऊर्जा व्यवस्थापन रणनीति मानिन्छ?

आधुनिक सर्किट सुरक्षा प्रणालीमा विद्युत् दोष ऊर्जा कसरी बहने नियन्त्रण गर्नको लागि डिजाइन गरिएको छ, केवल क्षति रोक्नको लागि मात्र होइन। सुरक्षा नेटवर्कहरूले अब भोल्टेज क्ल्याम्पिङ, वर्तमान सीमितकरण, थर्मल नियन्त्रण र नियन्त्रण गरिएका बन्द गर्ने व्यवहार समन्वय गर्छन् ताकि असामान्य घटनाहरू भविष्यवाणीयोग्य र सीमित रहन। व्यावहारिक डिजाइनमा, दोष वर्तमान संवेदनशील सेमीकन्डक्टर उपकरणहरूबाट टाढा निर्देशित गरिन्छ जबकि भोल्टेज, वर्तमान, र तापमान सुरक्षित सञ्चालन सीमाभित्र राखिन्छ। यस दृष्टिकोणले विश्वसनीयता सुधार गर्छ, समस्या समाधानलाई सरल बनाउँछ, र साझा पावर रेल र इन्टरफेसहरूमा क्षति फैलिनबाट रोक्छ।

2. किन कम सञ्चालन भोल्टेजहरूले आधुनिक इलेक्ट्रोनिक्सलाई अस्थायी स्पाइक्स प्रति बढी असुरक्षित बनाउँछन्?

सेमीकन्डक्टर प्रक्रियाको नोडहरूले निरन्तर घट्दै जाँदा, आपूर्ति भोल्टेजहरू पनि दक्षता सुधार्न र शक्ति खपत घटाउनको लागि कम हुँदै जान्छ। यद्यपि, यसले ICs का सामान्य सञ्चालन भोल्टेज र पूर्ण अधिकतम रेटिंग बीच धेरै कम सीमा छोड्दछ। प्यारासिटिक प्रेरणाबाट, एकै सँग स्विचिङ्ग शोर, वा साझा रिटर्न पथबाट देखा पर्ने साना ओभरशूटहरूले अब पुरातन प्रणालीहरूको तुलनामा सुरक्षित सञ्चालन सीमाहरूलाई सजिलैभन्दा बढी चाँडो पार गर्न सक्छ। कहिलेकाहीं हानिकारक नलग्ने छोटो भोल्टेज प्रवाहहरूले आधुनिक कम-भोल्टेज उपकरणहरूमा पातला गेट अक्साइडहरू र नाजुक जंक्शन संरचनाहरूलाई तनाव गर्न सक्छ।

3. किन मोटर र औद्योगिक प्रणालीहरूले प्रायः एकल सुरक्षा घटकमा निर्भर गर्नको सट्टा staged सुरक्षा आवश्यक पार्छन्?

मोटर र औद्योगिक वातावरणहरूले इलेक्ट्रोनिक्सलाई विभिन्न दोष अवधिहरू र ऊर्जा स्तरहरूमा छोड्दछन्, जसमा न्यानोसेकेन्ड ESD पल्सहरू, माइक्रोसेकेन्ड सर्जहरू र मिलिसेकेन्ड लोड डम्पहरू समावेश छन्। एकल सुरक्षा उपकरणले प्रायः यी सबै समय स्केलहरूमा समानान्तर रूपमा राम्रो प्रदर्शन गर्दैन। छिटो क्ल्याम्पहरूले तेज ट्रान्जेन्ट किनाराहरूको हेरचाह गर्छन्, जबकि ऊर्जा-व्यवस्थापन कम्पोनेन्टहरूले लामो अवधिको घटनाहरूलाई सहन गर्छन्, र डिस्कनेक्ट स्टेजहरूले निरन्तर वर्तमान प्रवाहलाई सीमित गर्छन्। बहु-सुरक्षा चरणहरूको समन्वयले प्रत्येक उपकरणलाई यसको सबभन्दा बलियो क्षेत्र भित्र कार्य गर्न अनुमति दिन्छ, एकै घटकलाई हरेक प्रकारको तनावलाई एक्लै अवशोषित गर्न बाध्य गर्नुको सट्टा।

4. किन सर्किट बोर्डहरूले कुनै दृश्य इलेक्ट्रीकल क्षति नरहेका बेला पनि क्रमिक रूपमा असफल हुन सक्छन्?

धेरै असफलताहरू तत्काल महाकैटास्ट्रोफिक ब्रेकडाउनको सट्टा संचित अत्यधिक तनाव मार्फत हुन्छ। साना सर्जहरूको, तापको, वा ओभरकरन्ट घटनाहरूको बारम्बार हुने संपर्कले जंक्शनहरू, डाइइलेक्ट्रिक तहहरू, कननेटरहरू, र PCB सतहहरूलाई चाँडै कमजोर बनाउन सक्छ। इलेक्ट्रोमाईग्रेसन, डाइइलेक्ट्रिक गिरावट, रिसाव-करेंट वृद्धी, र कार्बन ट्रैकिंग जस्ता प्रभावहरूले प्रारम्भमा कार्यक्षमतामा असर गर्न सक्दैन तर धीरे-धीरे समयको साथ सञ्चालनको सीमाहरूलाई घटाउँछन्। अन्ततः, केबल जडान गर्ने वा सानो तापमान बढाउने जस्ता एक सामान्य घटनाले महिनाहरू वा वर्षहरूको हुने गिरावटपछि पूर्ण असफलताका लागि प्रेरित गर्न सक्छ।

5. किन ग्राउन्डिङ र PCB लेआउटले प्रायः सुरक्षा घटक स्वयंभन्दा बढी सुरges सुरक्षा प्रदर्शनलाई प्रभाव पार्न सक्छ?

चाँडो सर्ज घटनाहरूको समयमा, ट्रेस, भियास र ग्राउन्डिङ मार्गहरूमा प्यारासिटिक प्रेरणले L·di/dt को अनुपातमा थप भोल्टेज वृद्धि सिर्जना गर्छ। एउटै क्ल्याम्प उपकरणसँग उत्कृष्ट विशिष्टताहरू भए तापनि, लामो रिटर्न पथहरू वा खराब चेसिस बन्धनहरूले सुरक्षाको उपकरण पूर्ण रूपमा प्रतिक्रिया जनाउनु भन्दा पहिले सुरक्षित IC पिनहरूमा ठूलो ओभरशूट भोल्टेजहरू देखा पार्न सक्छ। संक्षिप्त, चौडा, कम-प्रेरण डिस्चार्ज पथहरूले सामान्यतया उच्च श्रेणीका घटकहरू चयन गर्नको तुलनामा सुर विभाग प्रदर्शनलाई अधिक प्रभावकारी रूपमा सुधार गर्छ। धेरै वास्तविक प्रणालीहरूमा, लेआउट ज्यामिति अन्ततः कसरी सजिलै सर्ज वर्तमान संवेदनशील सर्किटरीलाई पार गर्छ भन्ने कुरा निर्धारण गर्छ।

6. ग्यास डिस्चार्ज ट्यूबहरू सामान्यतया सर्ज सुरक्षा प्रणालीहरूमा TVS डायोडहरू सँग किन जोडीन्छन्?

ग्यास डिस्चार्ज ट्यूबहरूले सामान्य सञ्चालनको क्रममा धेरै कम क्यापेसेटन्सलाई कायम राख्दै अत्यधिक उच्च सर्ज करेन्टलाई सम्हाल्नमा उत्कृष्टता देखाउँछन्। यद्यपि, तिनीहरू तत्काल ट्रिगर गर्दैनन् र प्रायः conduction सुरु हुनु अघि अस्थायी ओभरभोल्टेजलाई अनुमति दिन्छन्। TVS डायोडहरू धेरै छिटो प्रतिक्रियाप्रदान गर्छन् र संवेदनशील इलेक्ट्रोनिक्सको नजिक कडा भोल्टेज क्ल्यापिङ प्रदान गर्छन्। यी दुई उपकरणहरूको जोडीले एक समन्वित प्रणाली सिर्जना गर्छ जहाँ GDT ले थोक सर्ज उर्जालाई अवशोषित गर्छ जबकि TVS ले सुरक्षित सर्किटको नजिक रहनु भएको अतिरिक्त ओभरशटलाई दबाउँछ।

7. MOV भेरिस्टर्स शक्ति-रेखा सुरक्षा लागि प्रभावकारी किन छन् तर उच्च-गति संचार रेखाहरूमा प्रायः अव्हेलित गरिन्छन्?

MOVs ले धेरै सर्ज घटनाहरूको लागि बलियो ऊर्जा अवशोषण र छिटो प्रतिक्रिया प्रदान गर्छन्, जसले तिनीहरूलाई शक्ति रेल र मains-सँग जडान गरिएका प्रणालीहरूमा अत्यधिक प्रभावकारी बनाउँछ। यद्यपि, तिनीहरूले सामान्यतया अपेक्षाकृत ठूलो क्यापेसेटन्स प्रस्तुत गर्छन् जसले उच्च-गति संकेतहरूलाई विकृत गर्न सक्छ, आँखाको डाइग्रामको मार्जिनलाई घटाउने, जिटर संवेदनशीलता बढाउने, र एनालग इनपुटहरूमा लोड गर्ने। तिनीहरूको विद्युत व्यवहार पनि दोहोरिएको सर्ज एक्स्पोजरमा क्रमिक रूपमा परिवर्तन हुन्छ। यी सीमाहरूको कारण MOVs सामान्यतया कम-फ्रीक्वेन्जीको उच्च-ऊर्जा अन्तरफेसहरूको लागि राम्रो उपयुक्त हुने गर्दछन्, अधिकतम सटीकता संचार च्यानलहरूको सट्टा।

8. TVS डायोडहरू संवेदनशील ICsहरूको लागि सबैभन्दा महत्त्वपूर्ण दोस्रो सुरक्षा तत्वहरूमा किन मानिन्छन्?

TVS डायोडहरू अत्यधिक छिटो प्रतिक्रिया दिन्छन्, प्रायः ESD घटनाहरूको क्रममा उप-नानोसकेन्ड समय स्केल भित्र, जसले तिनीहरूलाई पारगमन भोल्टेजलाई सीमित गर्न अनुमति दिन्छ, भन्दा पहिले अत्यधिक तनाव अर्धचालक पिनहरूमा पुग्छ। थोक सर्ज अवशोषकहरू भन्दा भिन्न, TVS उपकरणहरू सुरक्षित नोडको नजिक सख्त भोल्टेज सीमित गर्नको लागि अनुकूलित गरिन्छ। तिनीहरूको प्रभावकारिता उचित स्टैंडअफ भोल्टेज, गतिशील प्रतिरोध, र कम-इन्डक्टन्स लेआउट प्लेसमेन्ट छनोटमा धेरै निर्भर गर्दछ। पूर्वाधार सुरक्षा चरणहरूसँग उचित रूपमा समन्वय गरिएमा, TVS डायोडहरूले पारगमन घटनाहरूको क्रममा संवेदनशील ICs अनुभवी अवशिष्ट भोल्टेजलाई महत्त्वपूर्ण रूपमा घटाउँछन्।

9. PPTC रिसेटेबल फ्यूजहरू विभिन्न PCB लेआउट र आवरण अवस्थाहरूमा अनियमित रूपमा किन व्यवहार गर्छन्?

PPTC उपकरणहरूले प्रमुख रूपमा तापमानमा प्रतिक्रियाजी तुलना गर्दै मात्र सटीक करेन्टमा सकारात्मक रूपमा प्रतिक्रिया गर्दैनन्। तिनीहरूको ट्रिप व्यवहार ताँबे क्षेत्र, वायु प्रवाह, नजिकका गर्मीका स्रोतहरू, आवरण तापमान, र PCB थर्मल डिजाइनमा निर्भर गर्दछ। ठूलो ताँबेको पौर वा नजिकका गर्म घटकहरूले उपकरणले कति छिटो गर्मी र ट्रिप गर्छ भनेर महत्त्वपूर्ण रूपमा परिवर्तन गर्न सक्छन्। यस तापीय निर्भरताको कारणले गर्दा, अन्यथा समान दुई बोर्डहरूले वास्तविक सञ्चालन अवस्थाहरूमा उल्लेखनीय रुपमा भिन्न ट्रिप विशेषताहरू प्रस्तुत गर्न सक्छन्। PPTCs लाई तापीय र विद्युत् उपकरणको रूपमा व्यवहार गर्नुले सामान्यतया अधिक स्थिर र पूर्वानुमान योग्य सुरक्षा व्यवहारको परिणाम दिन्छ।

10. उच्च-गति इन्टरफेसहरूमा ESD सुरक्षा किन इलेक्ट्रोनिक्समा सबैभन्दा कठिन सुरक्षा चुनौतीहरूमध्ये एक मानिन्छ?

उच्च-गति इन्टरफेसहरूले ESD आक्रमणहरूमा अत्यधिक छिटो प्रतिक्रिया दिने सुरक्षा नेटवर्कको आवश्यकता पर्नेछ जबकि सामान्य डेटा प्रसारणको क्रममा विद्युत रूपमा अदृश्य रहन्छ। सुरक्षा घटकहरूले थपिएको अत्यन्तै सानो क्यापेसेटन्स वा इन्डक्टन्सले आँखाको डाइग्रामलाई बिगार्न, जिटर बढाउन, र छिटो श्रृंखलाबद्ध लिङ्कहरूमा टाइमिङ मार्जिन घटाउन सक्छ। एकै समयमा, ESD घटनाहरूले PCB प्यारासिटिक्स र अनायास फर्कने पथहरूको फाइदाको लागि अत्यधिक फास्ट एजहरू र उच्च पिक करेन्टहरू समाहित गर्दछ। सफल ESD सुरक्षा तसर्थ केवल क्ल्याप-उपकरण चयनमा मात्र निर्भर गर्दैन, तर करेन्ट फ्लो, फर्कने-पथ ज्यामिति, र सिग्नल-इंटेग्रिटी प्रदर्शनको सटीक नियन्त्रणमा पनि निर्भर गर्दछ।
