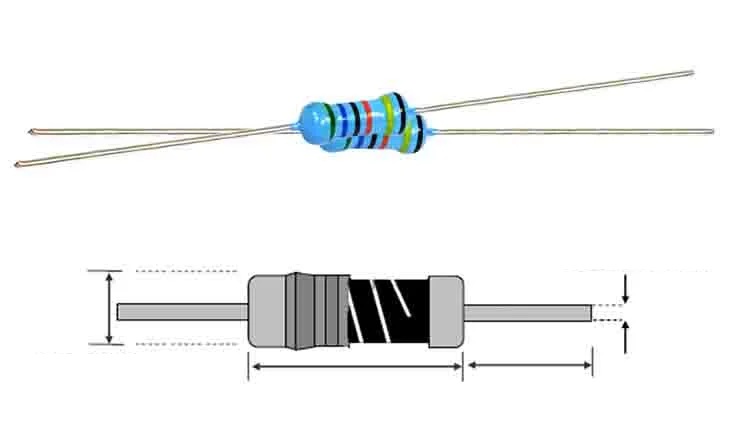

दायाँ CAN बस टर्मिनेटिंग प्रतिरोधक छनोट गर्दै: 120Ω र 0.25W व्याख्या गरिएको

टर्मिनेटिंग रेसिस्टरहरू CAN बस प्रणालीहरूमा आवश्यक छन् किनभने तिनीहरूले जडान गरिएका उपकरणहरू बीच स्थिर र सही सञ्चार कायम राख्न मद्दत गर्छन्।यस लेखले उनीहरूले कसरी शोर कम गर्छ, सिग्नल प्रतिबिम्ब रोक्न र नेटवर्कमा सिग्नल रिकभरी सुधार गर्छ भनेर बताउँछ।यसले CAN बस टर्मिनेशनको लागि 120Ω प्रतिरोधकहरूलाई मानक मानको रूपमा किन प्रयोग गरिन्छ र कसरी 0.25W र 0.5W जस्ता उचित पावर मूल्याङ्कनहरूले सुरक्षा, थर्मल कार्यसम्पादन र दीर्घकालीन विश्वसनीयतालाई असर गर्छ भनेर पनि छलफल गर्दछ।सँगै, यी विषयहरूले देखाउँछन् कि कसरी सही प्रतिरोधक चयनले वास्तविक-विश्व परिस्थितिहरूमा भरपर्दो CAN बस सञ्चालनलाई समर्थन गर्दछ।

क्याटलग

समाप्त गर्ने प्रतिरोधकहरूको भूमिका

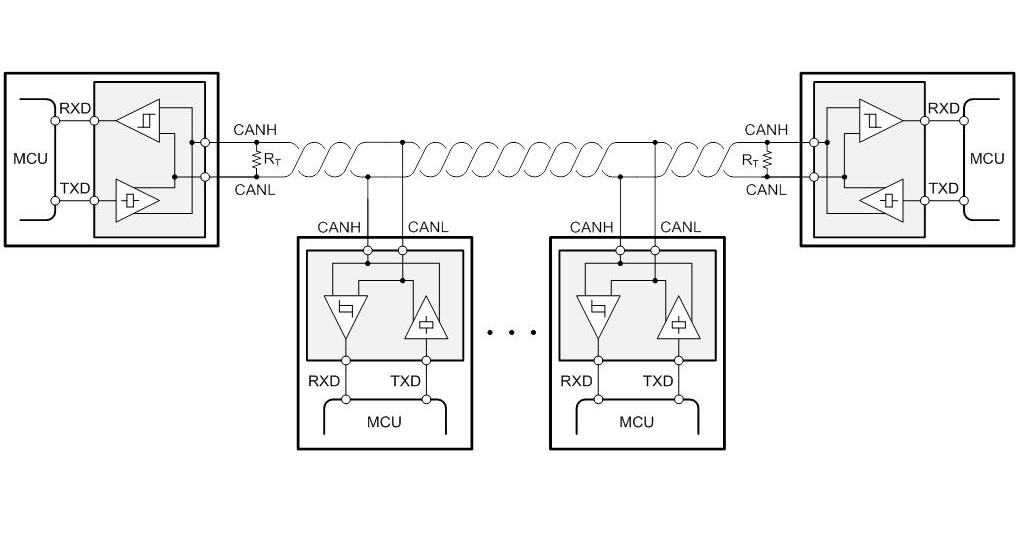

टर्मिनेटिंग रेसिस्टरहरू CAN बस प्रणालीहरूमा महत्त्वपूर्ण हुन्छन् किनभने तिनीहरूले सञ्चारलाई स्थिर र भरपर्दो राख्न मद्दत गर्छन्।तिनीहरूले आवाज घटाउँछन्, संकेत प्रतिबिम्ब रोक्न, र उपकरणहरू बीच सहज डेटा प्रवाह समर्थन गर्दछ।यी प्रतिरोधकहरू नेटवर्कमा उचित संकेत व्यवहार कायम राख्न बसको दुवै छेउमा राखिन्छन्।

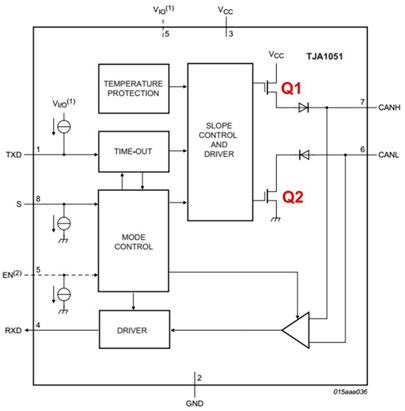

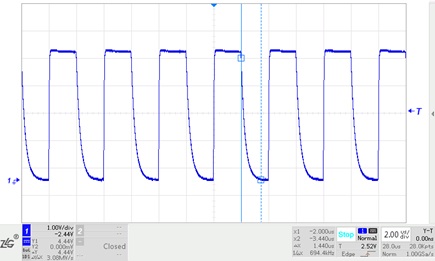

CAN बसले भोल्टेज भिन्नताहरूमा आधारित दुई राज्यहरू, प्रभावशाली र रिसेसिभ प्रयोग गरेर काम गर्दछ।जब प्रणाली रिसेसिभ अवस्थामा छ, यो बाह्य शोर को लागी अधिक संवेदनशील हुन्छ।साना बिजुली गडबडीहरूले गलत संकेतहरू निम्त्याउन सक्छ।CANH र CANL को बिचमा राखिएको रेसिस्टरले यो आवाज अवशोषित गर्न मद्दत गर्छ र सिग्नल सफा राख्छ।अतिरिक्त शक्ति हानिबाट बच्न हस्तक्षेप कम गर्न प्रतिरोधक मानहरू चयन गरिन्छ।

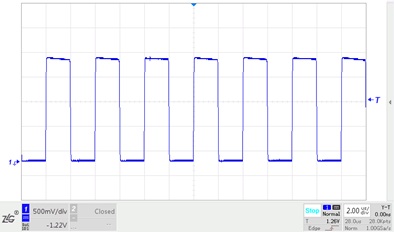

सञ्चारको समयमा, ऊर्जा प्रणालीमा निर्माण हुन सक्छ।प्रतिरोधकहरू बिना, यो भण्डारण गरिएको ऊर्जाले सामान्य अवस्थामा फर्किने प्रक्रियालाई कम गर्छ।समापन प्रतिरोधकहरूले यो ऊर्जालाई छिटो रिलिज गर्न मद्दत गर्दछ, प्रतिक्रिया समय सुधार गर्दछ।परीक्षणहरूले देखाएको छ कि उचित प्रतिरोध थप्दा ढिलाइ कम हुन्छ र प्रणाली कार्यसम्पादनमा सुधार हुन्छ, विशेष गरी छिटो वा व्यस्त नेटवर्कहरूमा।

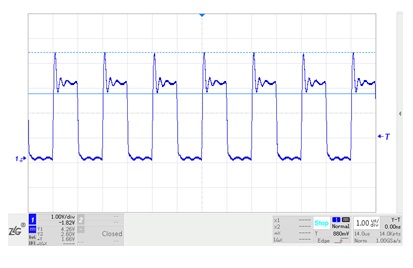

बेमेल प्रतिबाधा वा केबल समस्याहरूको कारणले पनि सिग्नल प्रतिबिम्ब हुन सक्छ।यी प्रतिबिम्बहरूले संकेतहरू विकृत गर्दछ र डेटा शुद्धतालाई असर गर्छ।टर्मिनेटिंग रेसिस्टरहरूले केबल प्रतिबाधासँग मेल खान्छ र स्पष्ट सञ्चार कायम राख्न मद्दत गर्दै अतिरिक्त ऊर्जा अवशोषित गर्दछ।यो जटिल प्रणालीहरू जस्तै सवारी साधन र औद्योगिक मेसिनहरूमा महत्त्वपूर्ण छ।

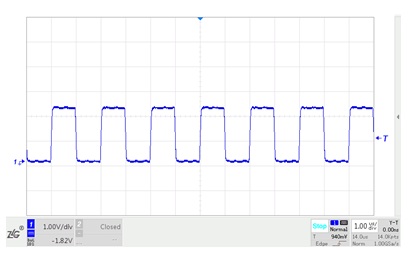

विश्वसनीय प्रदर्शन पनि उचित घटक चयन र स्थापना मा निर्भर गर्दछ।प्रतिरोधकहरूले आवश्यक शक्ति स्तरहरू ह्यान्डल गर्नुपर्छ, विशेष गरी कठोर परिस्थितिहरूमा।सही प्लेसमेन्ट र सुरक्षित जडानहरू विफलताबाट बच्नको लागि आवश्यक छ।ISO 11898 जस्तै निम्न मापदण्डहरूले अनुकूलता र सजिलो प्रणाली मर्मत सुनिश्चित गर्दछ।

सम्भावित विफलताहरू वास्तविक अनुप्रयोगहरूमा विचार गरिन्छ, र ब्याकअप समाधानहरू विश्वसनीयता सुधार गर्न थपिन्छन्।समग्रमा, समाप्त हुने प्रतिरोधकहरूले CAN बस डिजाइनमा सरलता, दक्षता र स्थिरताको सन्तुलनलाई समर्थन गर्दछ।वास्तविक-विश्व प्रयोगको लागि प्रायः परिस्थितिहरूमा आधारित समायोजनहरू आवश्यक पर्दछ, विभिन्न वातावरणमा प्रदर्शन सुधार गर्न मद्दत गर्दछ।

120Ω प्रतिरोधकहरूको लागि अप्ट गर्ने कारणहरू

प्रतिबाधाले प्रतिरोध र प्रतिक्रियाको संयुक्त प्रभावलाई प्रतिनिधित्व गर्दछ (क्यापेसिटिभ र इन्डक्टिव कम्पोनेन्टहरू सहित), कसरी सर्किटहरूले वैकल्पिक धाराहरूको प्रवाहलाई प्रतिरोध गर्दछ भनेर चित्रण गर्दछ।यो गुणले गतिशील र स्थिर विद्युतीय व्यवहारलाई एकीकृत गर्दछ र चर सिग्नल फ्रिक्वेन्सीहरूमा सर्किट प्रतिक्रियाहरूको विश्लेषणको लागि आवश्यक छ।कन्ट्रोलर एरिया नेटवर्क (CAN) बसहरूमा देखिएका उच्च-गति सञ्चार अनुप्रयोगहरूको लागि, संकेत स्पष्टता सुरक्षित गर्न प्रतिबाधा पङ्क्तिबद्धता महत्त्वपूर्ण हुन्छ।यो प्राप्त गर्न प्रतिबाधाको सावधानीपूर्वक मिल्दोजुल्दो आवश्यक छ, जसले महत्त्वपूर्ण रूपमा संकेत विरूपणलाई कम गर्छ र लगातार प्रणाली सञ्चालन सुनिश्चित गर्दछ।

CAN बस केबलहरूको विशेषता प्रतिबाधालाई प्रभावकारी रूपमा नाप्नको लागि, केबललाई स्क्वायर वेभ जेनेरेटरमा जडान गर्नुहोस् र दृश्यात्मक विसंगतिहरू, जस्तै वेभफर्म रिंगिङ, कम नभएसम्म बाह्य प्रतिरोध मानलाई राम्रोसँग मिलाउनुहोस्।व्यावहारिक प्रयोगले देखाउँछ कि ट्विस्टेड-जोडा अटोमोटिभ केबलहरूमा सामान्यतया 120Ω नजिक प्रतिबाधा हुन्छ, जुन ISO 11898-2 मापदण्डहरूद्वारा ठोस बनाइएको छ।यो विधिले कनेक्टर प्रकारहरू, डाइइलेक्ट्रिक गुणहरू, र केबल ज्यामिति जस्ता कारकहरूको लागि खाता बनाउँछ, जसले सैद्धान्तिक मोडेलहरू भन्दा बाहिरको मापन परिणामहरूलाई प्रभाव पार्छ।

120Ω प्रतिरोधकहरू प्रयोग गरेर CAN बस आर्किटेक्चरहरूमा अभिन्न ट्विस्टेड-जोडा केबलहरूमा पाइने विशेषता प्रतिबाधासँग मेल खानको लागि अनुकूल छ।यो प्रतिरोधक मानले संचार नोडहरू बीचको सहज संकेत ट्रान्जिसनलाई सुविधा दिन्छ, प्रतिबिम्बित विकृतिहरू र सिग्नल क्षीणनलाई कम गर्दै।यी प्रतिरोधकहरूको उद्योग-संचालित मानकीकरण व्यापक अनुसन्धान र अनुप्रयोग परीक्षणहरूबाट उत्पन्न हुन्छ, जसले तिनीहरूको कार्यात्मक विश्वसनीयता र व्यापक मोटर वाहन र औद्योगिक परिनियोजनको लागि उपयुक्ततालाई जोड दिन्छ।यी प्रतिरोधकहरूको निर्माण र समावेशले पनि इलेक्ट्रोम्याग्नेटिक आवाज कम गर्न र जटिल नेटवर्कहरूमा बलियो डाटा आदानप्रदानलाई कायम राख्न योगदान पुर्‍याउँछ।

पुनरावृत्ति डिजाइन, परीक्षण, र निदान प्रतिबाधा बेमेलहरू फेला पार्न प्रयोग गरिन्छ।यी चरणहरूले त्रुटिहरू पत्ता लगाउन र सञ्चार मार्गहरू सुधार गर्न मद्दत गर्दछ।मर्मतसम्भारको समयमा समाप्ति प्रतिरोधकहरू जाँच गरिन्छ, र केबल जडानहरू 120Ω आवश्यकताहरू पूरा गर्न प्रमाणित गरिन्छ।यी गतिविधिहरूले मानकीकृत अभ्यासहरूमा सामूहिक निर्भरता प्रतिबिम्बित गर्दछ, विभिन्न औद्योगिक सन्दर्भहरूमा व्यापक सफल एकीकरणद्वारा समर्थित।120Ω प्रतिरोधकहरूको निरन्तर प्रचलनले ईन्जिनियरिङ् क्षेत्रहरूमा दशकौंको ज्ञान र साझा अनुभवहरूको उदाहरण दिन्छ।

प्रतिबाधा मिलान को सिद्धान्त व्यापक उच्च-गति संचार प्रविधिहरूमा आधारभूत अभ्यासहरू समावेश गर्न अटोमोटिभ CAN प्रणालीहरू भन्दा बाहिर फैलिएको छ।प्रतिबाधा मा मार्जिनल असंतुलन शोर परिचय, डेटा संकेत समय विकृत, वा सिंक्रोनाइजेसन कमजोर हुन सक्छ।उदाहरणका लागि, इथरनेट वा रेडियो-फ्रिक्वेन्सी सर्किट डिजाइनहरूमा जडित संरचित अभ्यासहरूले कसरी प्रतिबाधा एकरूपता कायम राख्दा दिगो जडान र लगातार डेटा निष्ठा सुनिश्चित गर्दछ भनेर प्रकट गर्दछ।यी डोमेनहरूबाट लिइएका पाठहरूले 120Ω प्रतिबाधा मिलान जस्ता मानकीकृत अभ्यासहरूद्वारा सक्षम पारिएको भरपर्दो कार्यसम्पादनमा इन्जिनियरिङको अन्तरदृष्टि बढाउँछ।

CAN बस प्रणालीहरूको लागि 120Ω को अपनाउनुले इन्जिनियरिङ मोडेलहरू र अनुभवजन्य परिष्करण प्रयासहरू बीचको फ्युजनलाई चित्रण गर्दछ।जबकि दिशानिर्देशहरूले प्रारम्भिक फ्रेमवर्कहरू गणितीय शुद्धतामा जरा प्रदान गर्दछ, पुनरावृत्ति ह्यान्ड्स-अन परीक्षण र औद्योगिक परीक्षणहरूले वास्तविक-विश्व परिचालन प्रभावकारिताको ग्यारेन्टी गर्न यी सिद्धान्तहरूलाई परिष्कृत गर्दछ।त्यस्ता सन्तुलित ईन्जिनियरिङ् विधिहरूले गणना गरिएको दूरदर्शिता र अनुकूली कार्यान्वयन बीचको अन्तरक्रियालाई जोड दिन्छ, व्यावहारिक सेटिङहरूमा नवीन र दिगो समाधानहरू बढाउनको लागि गतिशील महत्त्वपूर्ण।

0.25W प्रतिरोधकहरू छनौट गर्ने फाइदाहरू

• गल्ती अवस्थाहरू सुरक्षित रूपमा ह्यान्डल गर्दछ: 0.25W रेसिस्टरले छोटोदेखि उच्च भोल्टेज जस्ता सर्ट-सर्किट अवस्थाहरू ह्यान्डल गर्न सक्छ।यसले सुरक्षित रूपमा असफल बिना उत्पन्न गर्मी व्यवस्थापन गर्न सक्छ।
• स्थिर शक्ति अपव्यय समर्थन गर्दछ: यसले छोटो गल्ती घटनाहरूमा 0.3W को वरिपरि ह्यान्डल गर्न सक्छ।यसले स्थिर सञ्चालन कायम राख्न मद्दत गर्दछ र प्रणालीमा अचानक क्षतिलाई रोक्छ।
• आकार र शक्ति को राम्रो सन्तुलन: एक 0.25W प्रतिरोधक कम्प्याक्ट रहँदा पर्याप्त पावर ह्यान्डलिंग प्रदान गर्दछ।यसले यसलाई अटोमोटिभ सर्किटहरू जस्तै टाइट स्पेसहरूको लागि उपयुक्त बनाउँछ।
• थर्मल विश्वसनीयता सुधार गर्दछ: यसले अत्यधिक तातो हुने जोखिमलाई कम गर्छ।यसले कम्पोनेन्टको जीवन विस्तार गर्न मद्दत गर्छ र समयसँगै प्रदर्शनलाई निरन्तरता दिन्छ।
• लागत-प्रभावी समाधान: यसले लागत वृद्धि नगरी पर्याप्त सुरक्षा प्रदान गर्दछ।यसले यसलाई धेरै मानक CAN बस डिजाइनहरूको लागि व्यावहारिक बनाउँछ।
• तापमान भिन्नताहरूको प्रतिरोध गर्दछ: यसले वास्तविक-विश्व अवस्थाहरूमा तापमान परिवर्तनहरू ह्यान्डल गर्न सक्छ।यसले मोटर वाहन र औद्योगिक वातावरणमा स्थिर प्रदर्शन कायम राख्न मद्दत गर्दछ।

उच्च पावर मूल्याङ्कनका फाइदाहरू (0.5W विकल्प)

• अतिरिक्त सुरक्षा मार्जिन: एक 0.5W प्रतिरोधकले अप्रत्याशित भोल्टेज स्पाइक वा लामो गल्तीहरूमा थप सुरक्षा प्रदान गर्दै थप शक्ति ह्यान्डल गर्न सक्छ।
• सुधारिएको दीर्घकालीन विश्वसनीयता: उच्च मूल्याङ्कन प्रतिरोधीहरू तनावमा लामो समयसम्म रहन्छ।यो लगातार चल्ने वा कठोर परिस्थितिहरूको सामना गर्ने प्रणालीहरूमा उपयोगी छ।
• कठोर वातावरणको लागि राम्रो: यसले उच्च गर्मी वा अस्थिर अवस्थाहरूमा अधिक भरपर्दो कार्य गर्दछ, असफलताको जोखिम कम गर्दछ।

व्यावहारिक डिजाइन लाभहरू:

• वास्तविक-विश्व अवस्थाहरूसँग मेल खान्छ: सैद्धान्तिक रूपमा 0.25W प्रायः पर्याप्त हुँदा, वास्तविक प्रणालीहरूले उच्च तनावको सामना गर्न सक्छ।सही मूल्याङ्कन छनौट गर्दा विश्वसनीयता सुधार हुन्छ।
• अप्रत्याशित परिवर्तनहरूमा अनुकूलन गर्दछ: केही मार्जिनको साथ डिजाइनले प्रणालीलाई भोल्टेज स्पाइक वा ताप निर्माण जस्ता अचानक परिवर्तनहरू ह्यान्डल गर्न अनुमति दिन्छ।
• समग्र प्रणाली स्थायित्व सुधार गर्दछ: उचित प्रतिरोधक चयनले दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्न मद्दत गर्दछ र मर्मत समस्याहरू कम गर्दछ।

निष्कर्ष

CAN बस सञ्चारलाई स्थिर, स्पष्ट र भरपर्दो राख्न टर्मिनेटिंग रेसिस्टरहरूले मुख्य भूमिका खेल्छन्।केबल प्रतिबाधासँग मेल खाने, प्रतिबिम्ब घटाउने, र सिग्नल रिकभरी सुधार गर्ने तिनीहरूको क्षमताले तिनीहरूलाई उचित नेटवर्क प्रदर्शनको लागि आवश्यक बनाउँछ।लेखले यो पनि देखाउँछ कि सामान्य 120Ω मान व्यावहारिक प्रतिबाधा मिलानमा आधारित छ, जबकि उपयुक्त पावर मूल्याङ्कनहरूले प्रतिरोधकलाई गर्मी, गल्तीहरू, र अपरेटिङ सर्तहरू परिवर्तन गर्न मद्दत गर्दछ।सही टर्मिनेशन रेसिस्टर छनोटले प्रणालीको स्थायित्व सुधार गर्दछ, सुरक्षित सञ्चालनलाई समर्थन गर्दछ, र अटोमोटिभ र औद्योगिक अनुप्रयोगहरूमा निरन्तर सञ्चार कायम राख्न मद्दत गर्दछ।

बारम्बार सोधिने प्रश्नहरू [FAQ]

1. "क्यान बस" को अर्थ के हो?

CAN बस भनेको कन्ट्रोलर एरिया नेटवर्क बस हो।यो एक संचार प्रणाली हो जसले इलेक्ट्रोनिक उपकरणहरू, विशेष गरी सवारी साधनहरूमा, एक अर्कासँग विश्वसनीय रूपमा डाटा साझेदारी गर्न अनुमति दिन्छ।यसले सेन्सरहरू, नियन्त्रकहरू, र ECU हरू जस्ता कम्पोनेन्टहरू जडान गर्दछ ताकि तिनीहरू सजिलै संग काम गर्न सकून्।

२. क्यान बस फुल डुप्लेक्स हो कि हाफ डुप्लेक्स हो?के यसले एकैसाथ डाटा पठाउन र प्राप्त गर्न सक्छ?

क्यान बस आधा डुप्लेक्स हो।यसले एकै समयमा डाटा पठाउन वा प्राप्त गर्न सक्छ, दुबै एकै समयमा होइन।यसले धेरै यन्त्रहरू प्रबन्ध गर्न र डेटा टक्करहरूबाट बच्न प्राथमिकता-आधारित प्रणाली प्रयोग गर्दछ।

3. CAN बस कसरी जोडिएको छ?

क्यान बस पावर, ग्राउन्ड र कम्युनिकेशन लाइनहरू मार्फत जोडिएको छ।प्रणाली एक स्थिर शक्ति स्रोत, एक स्थिर ग्राउन्ड, र इग्निशन संग सक्रिय हुने सहायक तार संग लिङ्क गर्दछ।स्थिर र भरपर्दो सञ्चार कायम राख्न उचित जडानहरू महत्त्वपूर्ण छन्।
